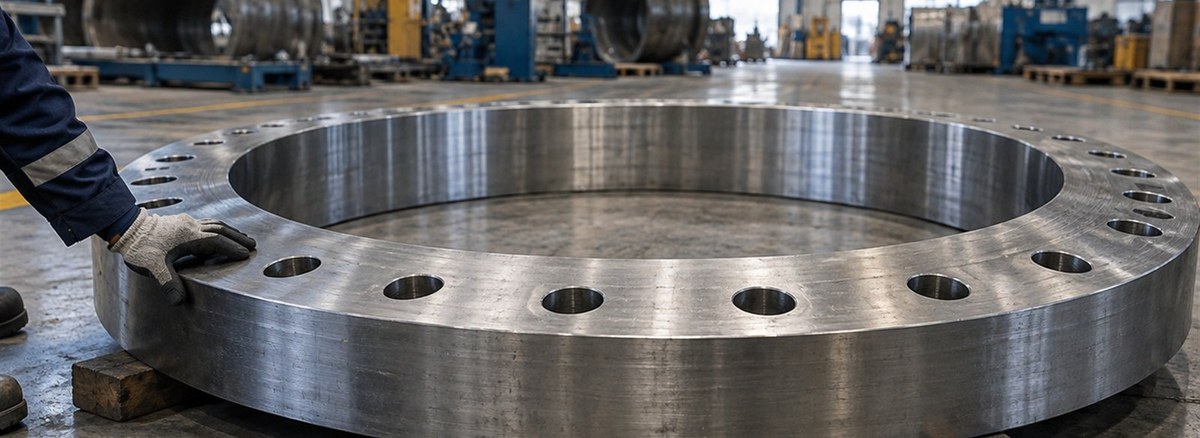

ASME B16.5, 24 inçe kadar olan flanşları tanımlar. Bunun üstüne çıkıldığında devreye ASME B16.47 girer ve burada iki farklı seri vardır.
Series A ve Series B
| Ölçüt | Series A | Series B |
|---|---|---|
| Kökeni | MSS SP-44 | API 605 |
| Gövde | Daha kalın ve ağır | Daha ince ve hafif |
| Cıvata | Daha az sayıda, daha büyük çap | Daha çok sayıda, daha küçük çap |
| Yaygın kullanım | Proses tesisleri, rafineri | İletim hatları, boru hatları |
İki seri birbirine cıvatalanmaz. Aynı nominal çap ve sınıfta bile delik dairesi ve cıvata sayısı farklıdır. Sahada en pahalı hatalardan biri, seri belirtilmeden sipariş verip yanlış seriyi teslim almaktır.
MSS SP-44 nerede duruyor
MSS SP-44, iletim hattı flanşlarını tanımlayan ayrı bir standarttır ve B16.47 Series A'nın kaynağıdır. Boru hattı projelerinde şartname çoğu zaman doğrudan MSS SP-44'e atıf yapar. Malzeme tarafında API 5L boru kaliteleriyle uyumlu, yüksek dayanımlı ASTM A694 sınıfları (F52, F60, F65, F70) kullanılır.
Büyük çapta dikkat edilenler
- Ağırlık ve taşıma. 36" bir flanş tek başına yüzlerce kilo olabilir; kaldırma planı sipariş aşamasında düşünülmelidir.
- Conta. Büyük çapta spiral sarımlı contanın iç ringi neredeyse zorunludur; sarımın içe dağılmasını önler.
- Cıvata yükü. Tork yerine hidrolik gerdirme tercih edilir; eşit ön yük büyük çapta kritiktir.
- Termin. Bu ölçüler çoğunlukla stoktan değil, üretimden karşılanır.
Sipariş ederken
Çap, basınç sınıfı, seri (A veya B), standart (B16.47 mi MSS SP-44 mü), malzeme kalitesi, yüzey formu ve kaynak boyunlu tipte boru et kalınlığı belirtilmelidir.
Doğalgaz iletim hatlarındaki yaklaşımımız için doğalgaz dağıtım sayfamıza bakabilir, listenizi teklif formundan gönderebilirsiniz.
Sık sorulanlar
Series A ve Series B birbirine bağlanır mı?
Hayır. Aynı çap ve sınıfta bile cıvata delik dairesi ve sayısı farklıdır.
MSS SP-44 ile B16.47 Series A aynı mı?
Series A, MSS SP-44 kökenlidir ve ölçüleri büyük ölçüde örtüşür; şartname hangisine atıf yapıyorsa sipariş ona göre verilir.
Büyük çap flanşta hangi malzeme kullanılır?
İletim hatlarında API 5L boru kaliteleriyle uyumlu A694 F52-F70 sınıfları, proses hatlarında A105 ve alaşımlı kaliteler yaygındır.
