Dikişsiz ve kaynaklı butt weld fitting grubu; büyük çaplarda indüksiyon büküm dâhil.
Kullanım alanları ve seçim notları
Alın kaynaklı bağlantı parçaları, hattın kesintisiz bir iç yüzeye sahip olmasını sağlar. Basınç kaybı ve türbülans düşer, muayene tam yapılabilir. Uzun radüslü dirsek standart tercihtir; kısa radüs yalnızca yer kısıtı olan yerlerde kullanılır. Redüksiyonlarda konsantrik tip yatay olmayan hatlarda, eksantrik tip ise sıvı birikmesini önlemek için yatay hatlarda seçilir.
Sipariş verirken çap, şema, malzeme kalitesi ve standart (ASME B16.9, MSS SP-75) belirtilmelidir. Alaşımlı kalemlerde PMI raporu ve ısıl işlem kaydı talep edilebilir.
Kaynak Ağızlı Bağlantı Parçaları: Dirsek, eşit ve redüksiyonlu tee, konsantrik ve eksantrik redüksiyon, kep — ölçü tablolarıyla.
Ürünleri açÜrün tipleri

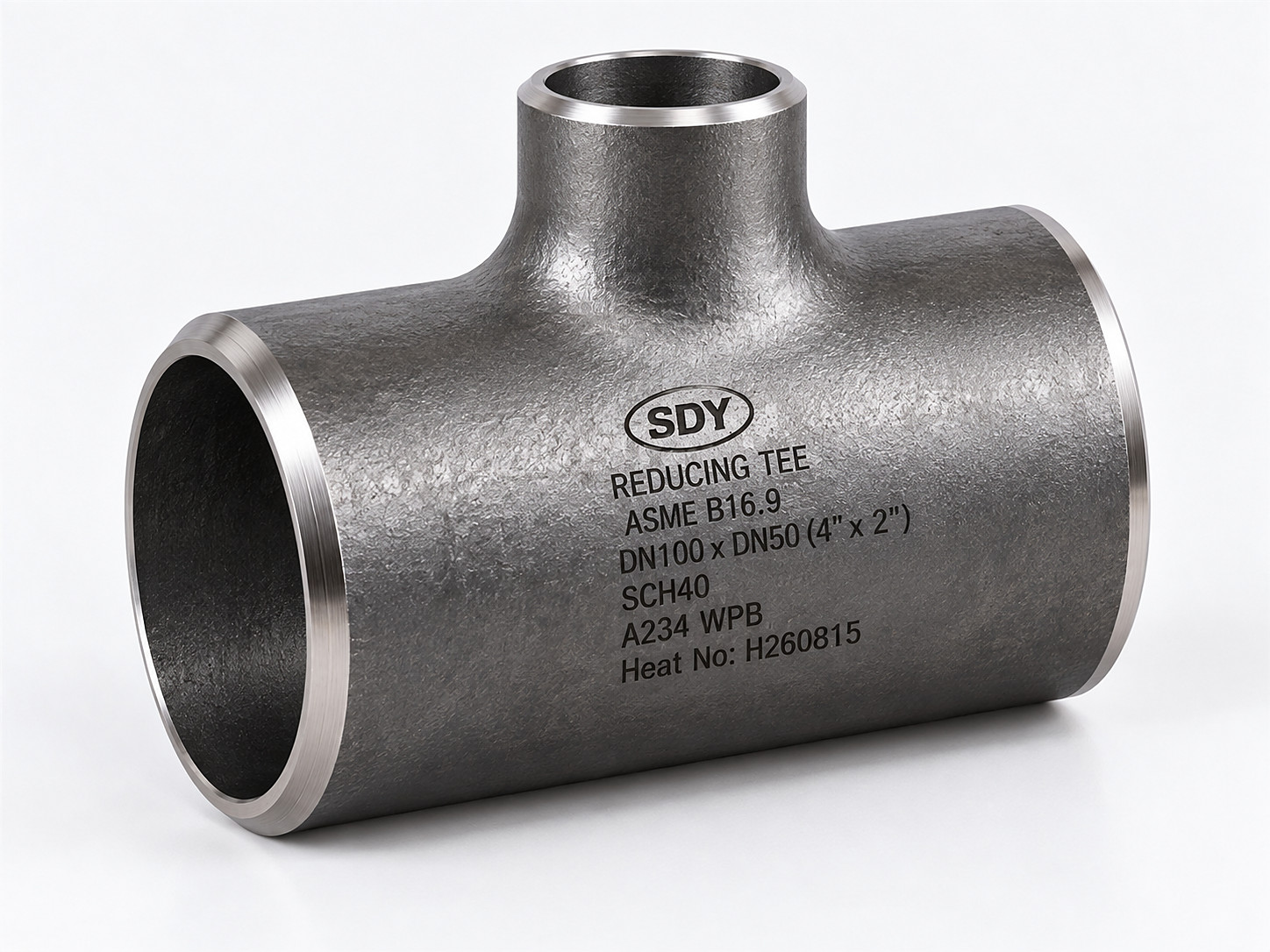

- Dirsek, tee, redüksiyon, kep
- Bükümler (3D / 5D / 8D indüksiyon büküm)
Mevcut malzemeler
- ASTM A234 WPB / WPC / WP11 / WP22
- ASTM A403 WP304 / WP304L / WP316 / WP316L / WP304H / WP316H / 317L
- ASTM A420 WPL6 / WPL3
- ASTM A860 WPHY 42 / 46 / 60 / 65 / 70
Standartlar
- ANSI (ASME B16.9)
- MSS
- BS
Üretim aralıkları
- 2" – 24" (dikişsiz): SCH 10(S), STD, XS, 40(S), 80(S), 160, XXH ve özel kalınlıklar
- 26" – 60" (kaynaklı): SCH STD, XS, 80
- 64" – 120" (kaynaklı)
Bu ürün grubunda ölçü ve adet listenizi gönderin, fiyat ve termin dönelim.
