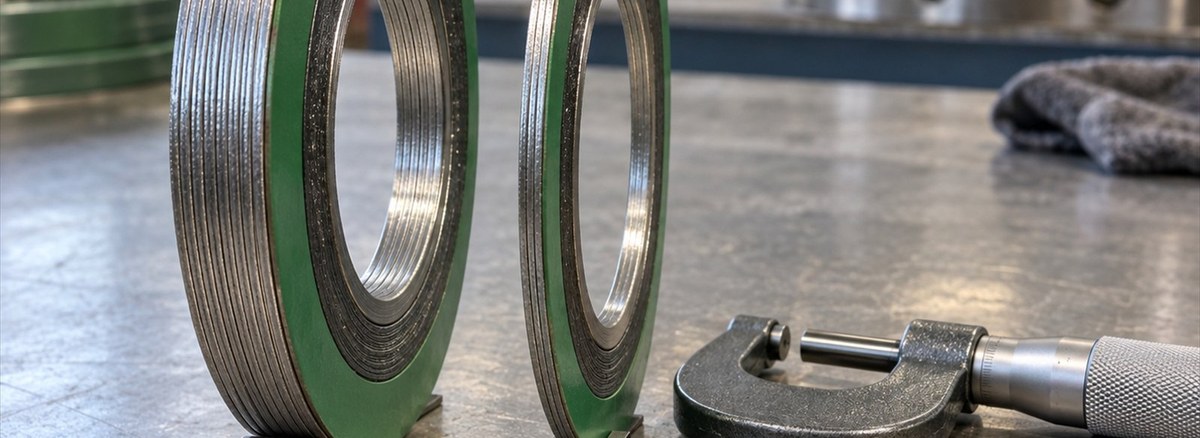

Spiral sarımlı contada kalınlık, keyfî bir tercih değil; flanş ölçüsü, basınç sınıfı ve mevcut cıvata yüküyle birlikte belirlenir.
Standart kalınlıklar
ASME B16.20 kapsamındaki contalarda sızdırmazlık elemanının nominal kalınlığı 4,5 mm'dir. Sıkma sonrası yaklaşık 3,2 mm'ye iner; bu, doğru sıkıldığının pratik göstergesidir.
Daha ince sınıf olan 3,2 mm, küçük çaplı ve düşük basınçlı bağlantılarda ya da ısı değiştirici gibi sınırlı cıvata yükü olan yerlerde kullanılır. Büyük çaplarda ise 6,4 ve 7,2 mm gibi daha kalın elemanlar tercih edilir; geniş yüzeyde yeterli yaylanmayı sağlamak için gerekir.
| Sızdırmazlık elemanı | Tipik kullanım | Sıkma sonrası |
|---|---|---|
| 2,5 – 3,2 mm | Küçük çap, düşük basınç, sınırlı cıvata yükü | ~1,8 – 2,5 mm |
| 4,5 mm (standart) | ASME B16.5 ve EN flanşların çoğunluğu | ~3,2 mm |
| 6,4 mm | Büyük çap | ~4,7 – 4,9 mm |
| 7,2 mm | Çok büyük çap ve özel imalat | ~5,3 – 5,6 mm |
Dış ring kalınlığı da elemana göre değişir; standart contada yaklaşık 3 mm'dir.
Neden kalın conta her zaman daha iyi değil
Kalın conta daha çok yaylanma sağlar, ama aynı zamanda daha fazla cıvata yükü ister. Mevcut yük yetersizse conta hiçbir zaman tam sızdırmaz. Ayrıca kalın conta, basınç altında yanal olarak daha çok zorlanır; iç ring bu noktada önem kazanır.
Ters durum da geçerlidir: ince conta daha az yük ister ama flanş çarpılmasını ve hizasızlığı daha az tolere eder.
Kalınlık ve saplama boyu
Conta kalınlığı değiştiğinde iki flanş arasındaki açıklık da değişir; saplama boyu buna göre hesaplanır. Kalınlığı standart dışı seçilen bir contada eski saplama seti kullanılırsa somun diş boyunu tam kapatmayabilir.
Saplama hesabı için saplama ölçüsü nasıl belirlenir, teknik veriler için spiral sarımlı conta teknik veriler yazımıza bakabilirsiniz.
Sipariş ederken
Standart kalınlık dışında bir değer isteniyorsa teklif listesinde açıkça yazılmalıdır. Aksi halde parça standart kalınlıkta üretilir ve saha beklediğinden farklı bir conta bulur.
Ölçü ve sınıf listenizi gönderin: teklif formu.
Sık sorulanlar
Standart conta kalınlığı nedir?
ASME B16.20 kapsamında sızdırmazlık elemanı 4,5 mm'dir ve sıkma sonrası yaklaşık 3,2 mm'ye iner.
İnce conta ne zaman kullanılır?
Küçük çaplı, düşük basınçlı bağlantılarda ve cıvata yükünün sınırlı olduğu ekipman flanşlarında.
Kalınlık saplama boyunu etkiler mi?
Evet. Conta kalınlığı değiştiğinde flanşlar arası açıklık ve dolayısıyla gereken saplama boyu değişir.
