Karbon çelik, paslanmaz ve alaşımlı kalitelerde ASME B16.5 ve EN 1092-1 standartlarında flanş tedariki.
Kullanım alanları ve seçim notları
Flanş seçimini üç şey belirler: basınç sınıfı, yüzey formu ve malzeme kalitesi. Aynı çapta 150# ile 300# flanşın cıvata delik dairesi farklıdır, bu yüzden karşı flanşla aynı standart ve sınıfta olmak zorunludur. Yüksek basınç ve termal çevrimde kaynak boyunlu, düşük basınçlı genel serviste slip-on, hat sonlandırmada kör flanş kullanılır.
Kaynak boyunlu flanş sipariş ederken boru şemasını mutlaka belirtin; boyun iç çapı et kalınlığına göre işlenir. Tip karşılaştırması için flanş tipleri, yüzey formu için RF, FF ve RTJ farkı yazılarımız yol gösterir.
Flanş kütüphanesi: 53 ölçü tablosu, tipe ve basınç sınıfına göre.
Ölçü tablolarını açÜrün tipleri

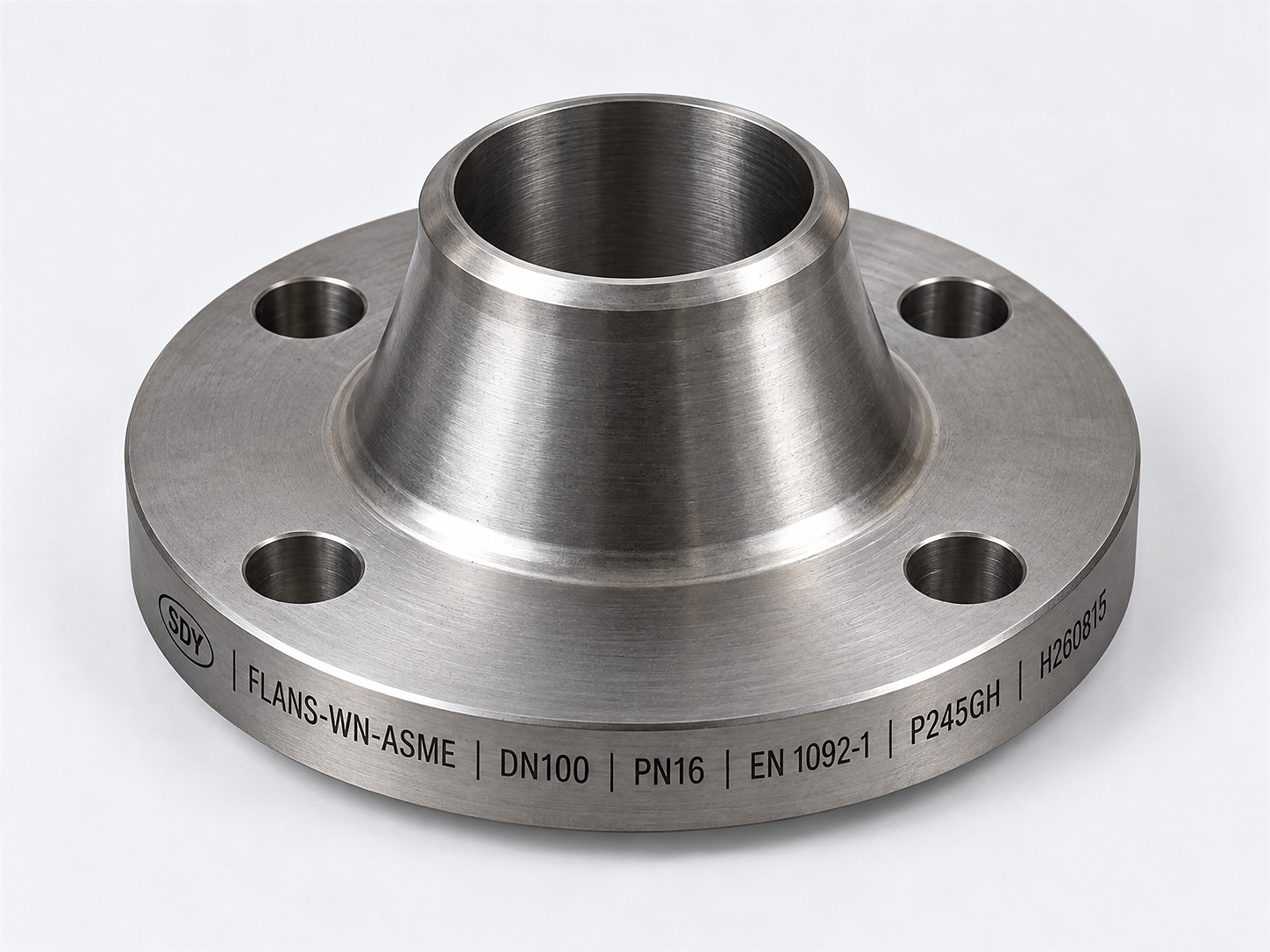

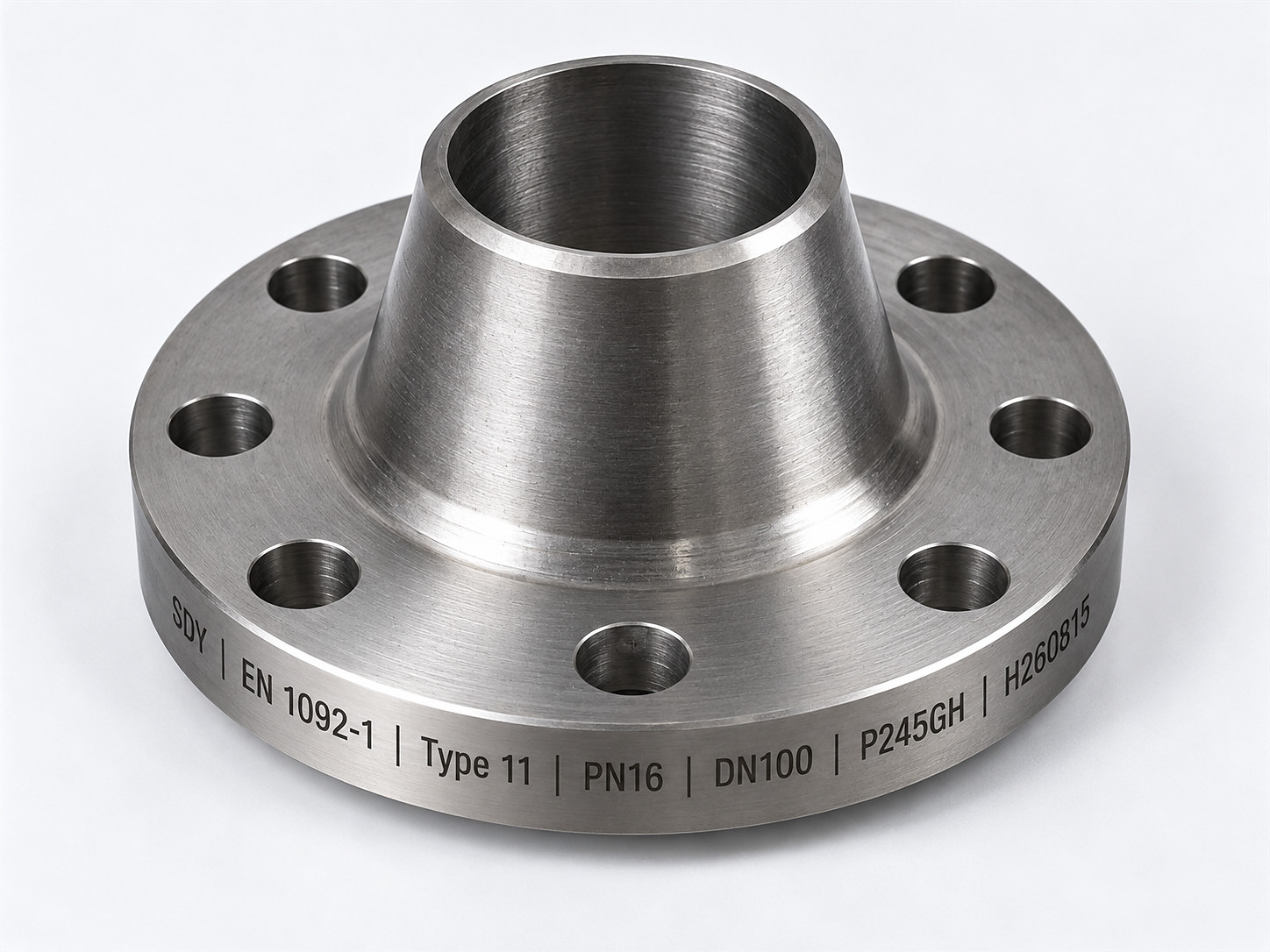

- Kaynak boyunlu flanş (welding neck)

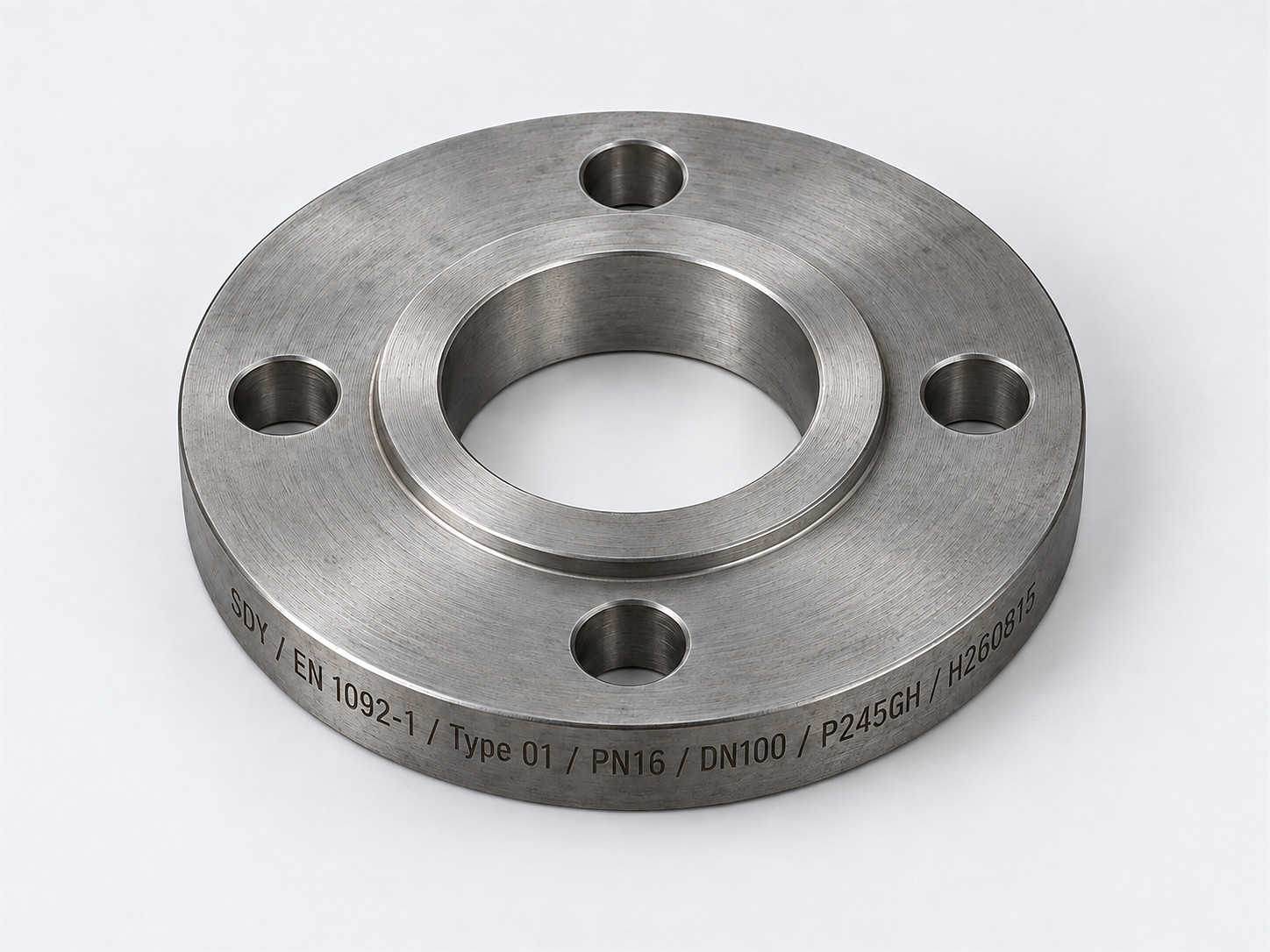

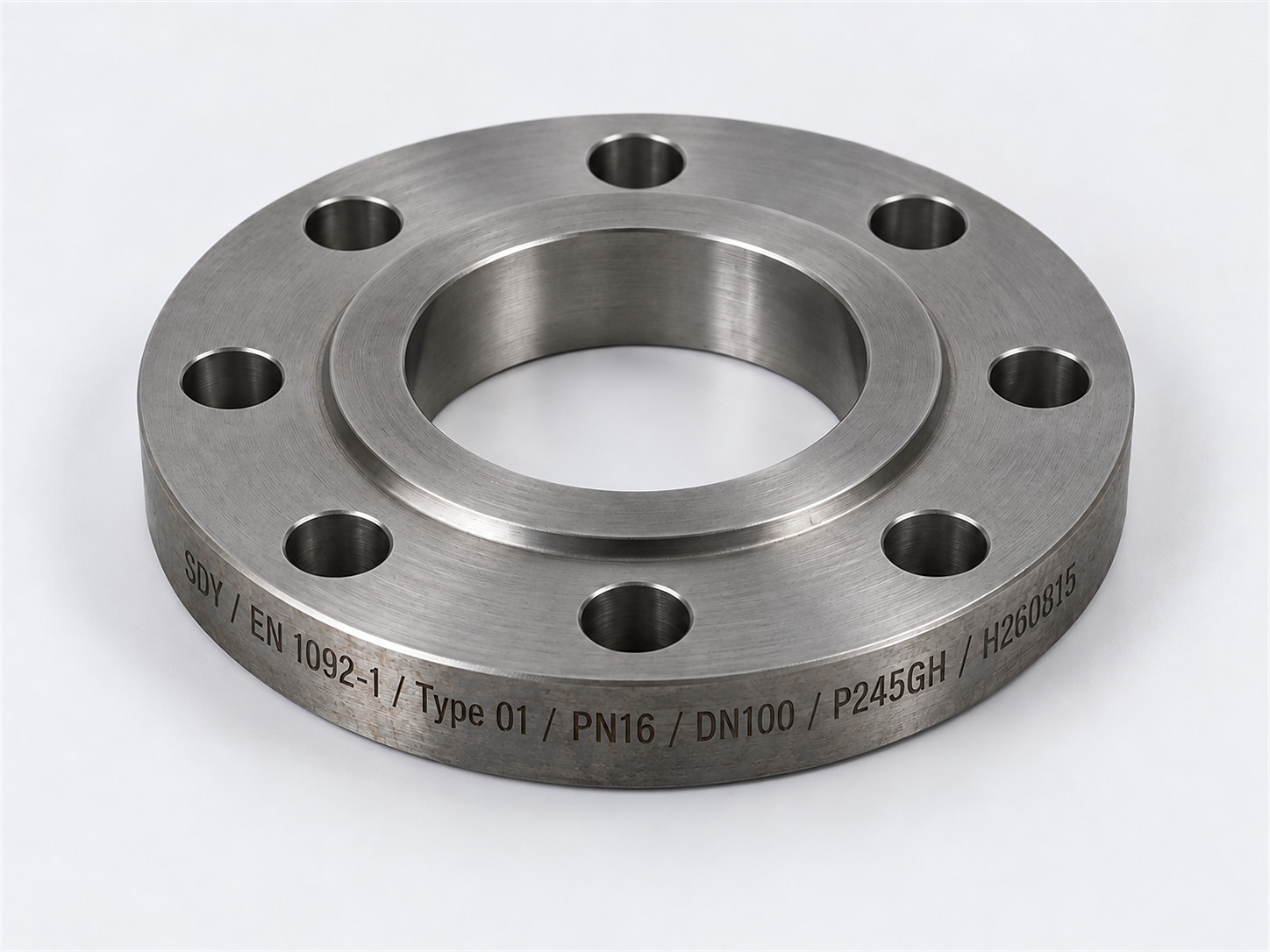

- Slip on flanş

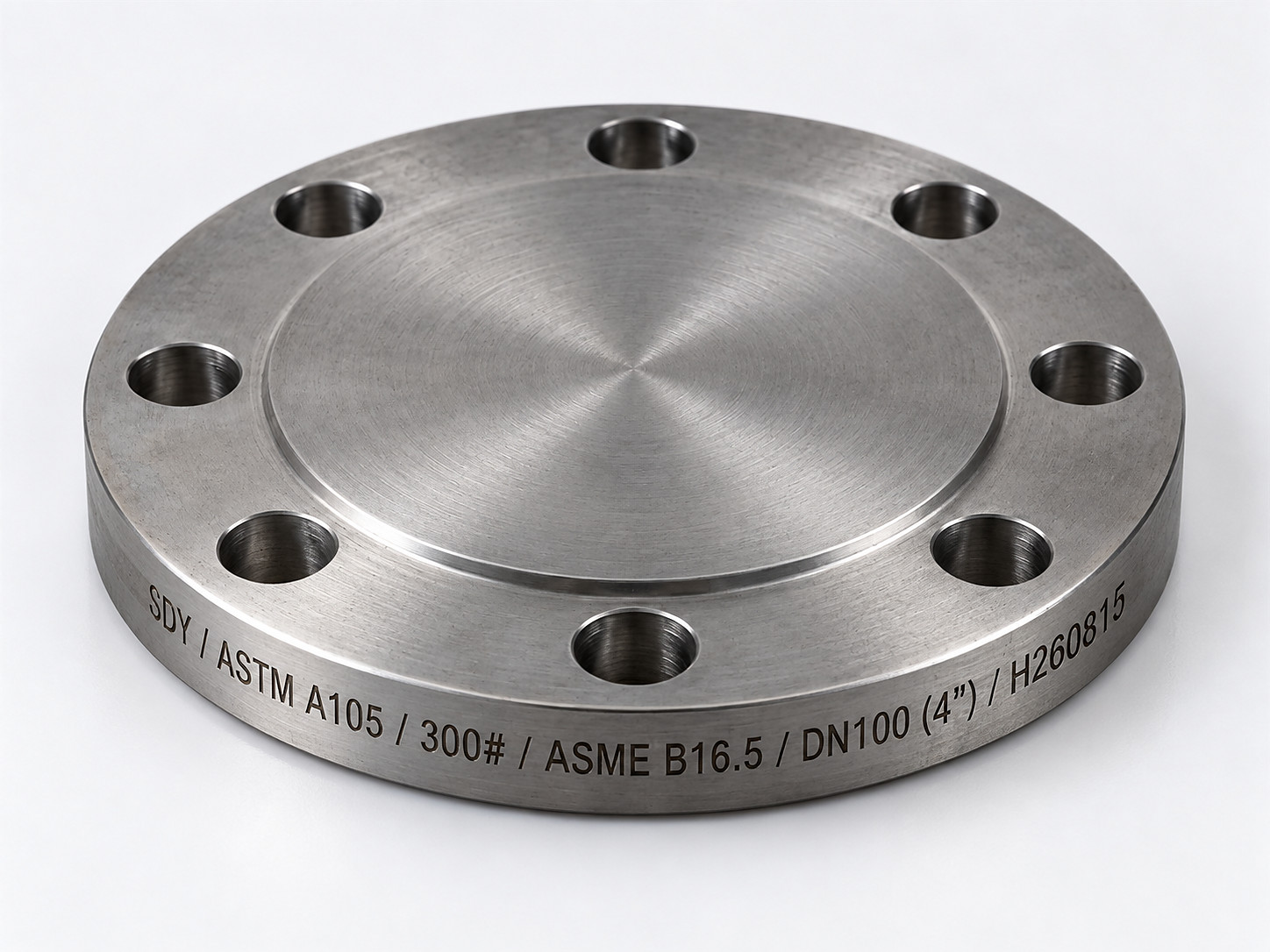

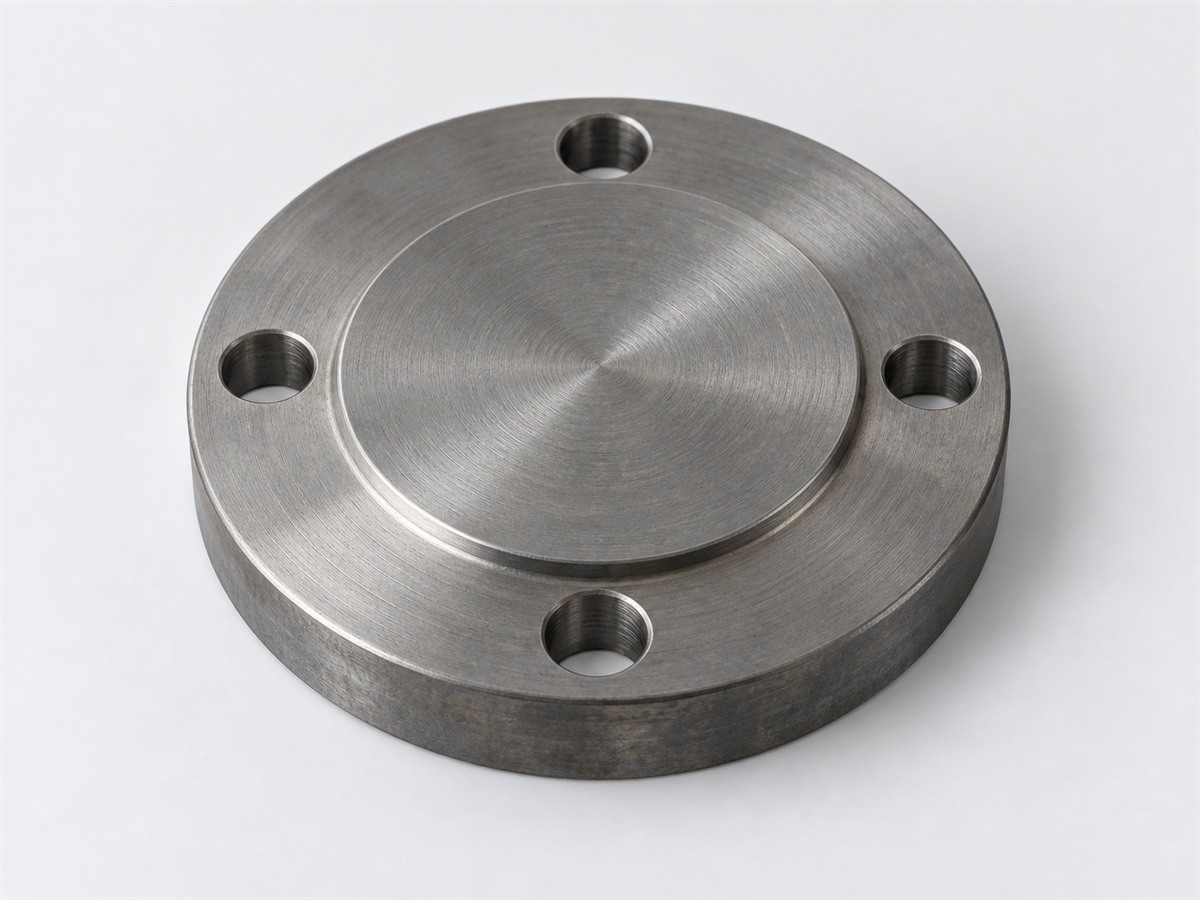

- Kör flanş

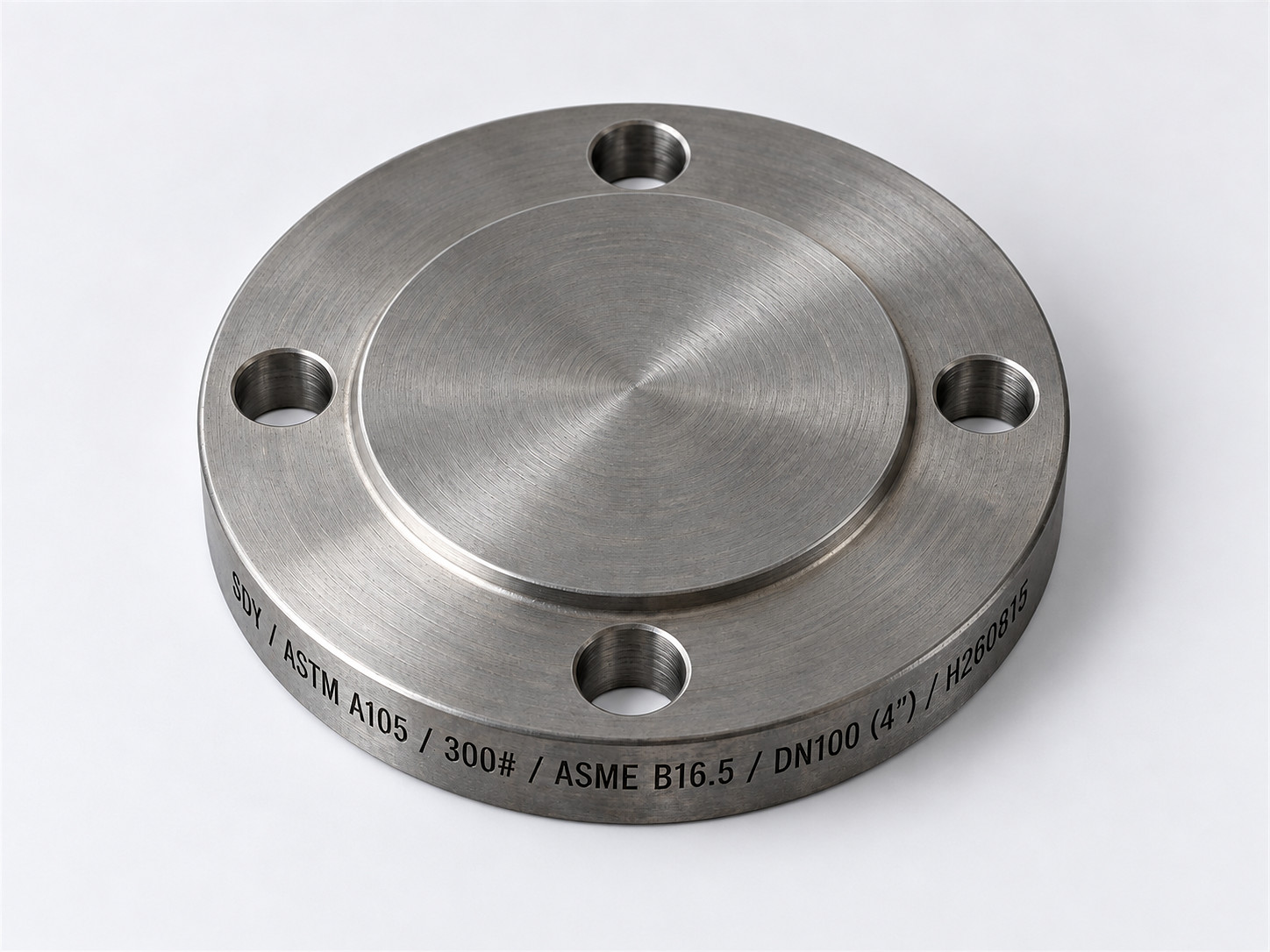

- Lap joint flanş ve stub end
- Uzun kaynak boyunlu, orifice, nozzle neck, shell / channel flanş
- Weldo / nipo flanş, kare flanş, spectacle flanş
Mevcut malzemeler
- Paslanmaz çelik (SS304, SS316)
- Karbon çeliği (A105, A266 CL1 / CL4)
- Düşük sıcaklık karbon çeliği (A350 LF2, LF3)
- Yüksek dayanımlı karbon çeliği (A694 F52 / F60 / F65 / F70)
- Alaşımlı çelik (A182 F1, F5, F9, F11, F12, F22)
- Dubleks (A182 F51 / F53), süper dubleks (A182 F44)
- Astarlı, kaplamalı ve patlayıcı kaplamalı malzemeler
Standartlar
- ASME / ANSI B16.5 (1/2" ~ 24")
- MSS SP-44 (ASME B16.47 Series A — 26" ~ 60")
- API 605 (ASME B16.47 Series B — 26" ~ 60")
- API 6B / 6BX (1 11/16" ~ 16 3/4")
- EN 1092-1, DIN, BS, AS standartları
Ölçü aralığı
- 1/2" – 60" · Class 150 – 2500
- DN 10 – DN 4000 · PN 2.5 – PN 250
Bu ürün grubunda ölçü ve adet listenizi gönderin, fiyat ve termin dönelim.
Teklif iste
