Saplama Somun Ölçüleri — ASME B16.5 Flanş Cıvatalama

Flanş bağlantıları için saplama, cıvata ve somun grubu; kaplama seçenekleriyle korozif ve yüksek sıcaklık servislerine uygun.

Kullanım alanları ve seçim notları

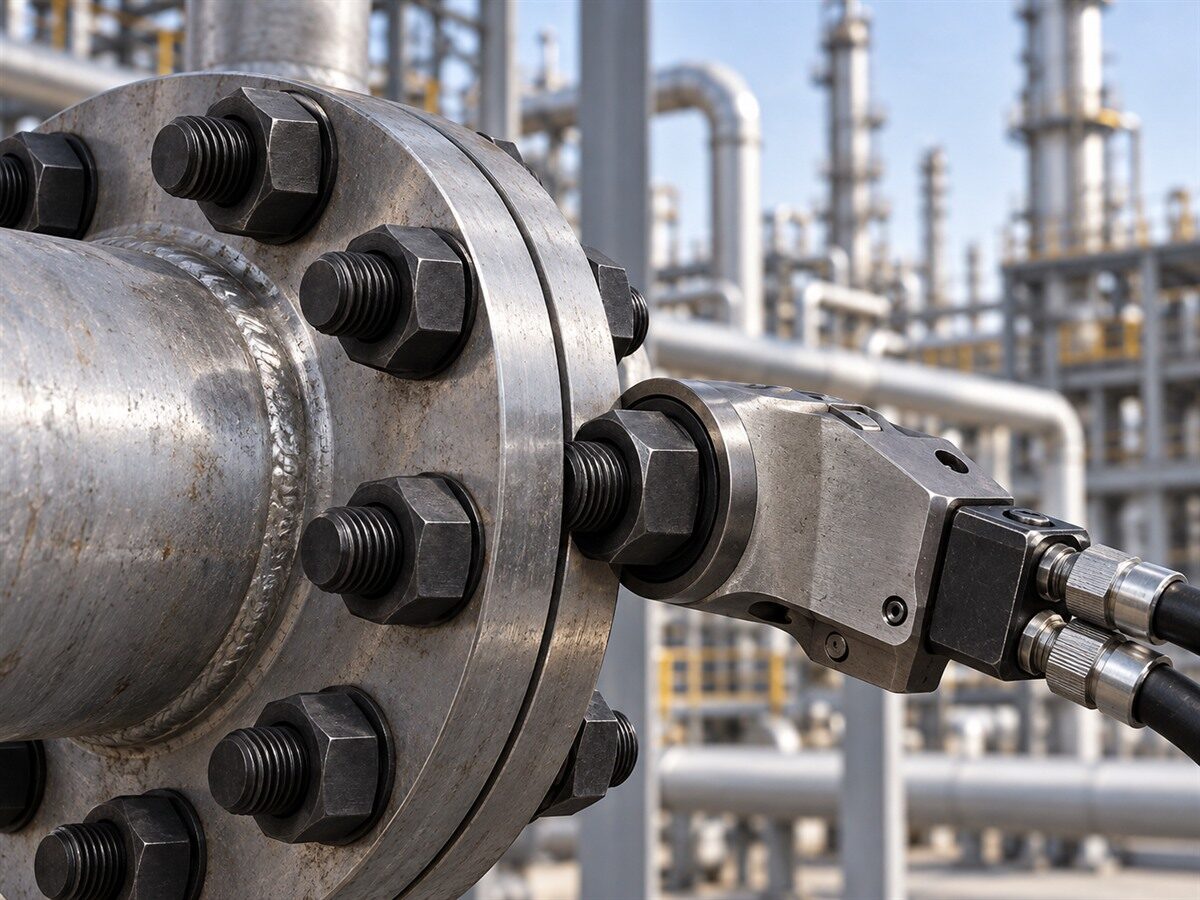

Saplama ve somun, flanş bağlantısındaki sızdırmazlık yükünü taşıyan parçadır. Standart proses hatlarında ASTM A193 B7 saplama ile A194 2H somun kullanılır; yüksek sıcaklıkta B16, düşük sıcaklıkta L7, paslanmaz servislerde B8/B8M sınıfları devreye girer. Sülfürlü serviste NACE MR0175 sertlik sınırları geçerlidir.

Saplama boyu flanş kalınlığı, conta tipi ve yüzey formuna göre değişir; kör flanş ve izolasyon setinde farklı boy gerekir. Kaplama kararı için saplama-somunda kaplama seçimi yazımıza bakabilirsiniz.

Flanş cıvatalama kütüphanesi: ASME B16.5, 111 satır.

Ölçü tablolarını aç

Ürün tipleri

Saplama cıvataları (stud bolt)
Altıgen cıvatalar
Ankraj cıvataları
U cıvatalar

Mevcut malzemeler

Karbon ve alaşımlı çelik
Martensitik ve östenitik paslanmaz çelik
Yaygın kaliteler: B7 / 2H, B7M / 2HM, B8 / 8, B8M / 8M, L7 / 4

Standartlar

ASTM A193, A194, A320
ASME B18.2.1 / B18.2.2
ANSI, DIN, EN karşılıkları
Kaplama: sıcak daldırma galvaniz, PTFE (xylan), çinko-nikel

Bu ürün grubunda ölçü ve adet listenizi gönderin, fiyat ve termin dönelim.

Teklif iste

Ölçü tabloları

Flanş cıvatalama kütüphanesi

ASME B16.5 flanş bağlantılarında basınç sınıfı ve ölçüye göre saplama adedi ve çapı — 111 satır.

Basınç sınıfıNPSDNSaplama adediSaplama çapı

Class 150	1/2"	DN 15	4	1/2"
Class 150	3/4"	DN 20	4	1/2"
Class 150	1"	DN 25	4	1/2"
Class 150	1 1/4"	DN 32	4	1/2"
Class 150	1 1/2"	DN 40	4	1/2"
Class 150	2"	DN 50	4	5/8"
Class 150	2 1/2"	DN 65	4	5/8"
Class 150	3"	DN 80	4	5/8"
Class 150	3 1/2"	DN 90	8	5/8"
Class 150	4"	DN 100	8	5/8"
Class 150	5"	DN 125	8	3/4"
Class 150	6"	DN 150	8	3/4"
Class 150	8"	DN 200	8	3/4"
Class 150	10"	DN 250	12	7/8"
Class 150	12"	DN 300	12	7/8"
Class 150	14"	DN 350	12	1"
Class 150	16"	DN 400	16	1"
Class 150	18"	DN 450	16	1 1/8"
Class 150	20"	DN 500	20	1 1/8"
Class 150	24"	DN 600	20	1 1/4"
Class 300	1/2"	DN 15	4	1/2"
Class 300	3/4"	DN 20	4	5/8"
Class 300	1"	DN 25	4	5/8"
Class 300	1 1/4"	DN 32	4	5/8"
Class 300	1 1/2"	DN 40	4	3/4"
Class 300	2"	DN 50	8	5/8"
Class 300	2 1/2"	DN 65	8	3/4"
Class 300	3"	DN 80	8	3/4"
Class 300	3 1/2"	DN 90	8	3/4"
Class 300	4"	DN 100	8	3/4"
Class 300	5"	DN 125	8	3/4"
Class 300	6"	DN 150	12	3/4"
Class 300	8"	DN 200	12	7/8"
Class 300	10"	DN 250	16	1"
Class 300	12"	DN 300	16	1 1/8"
Class 300	14"	DN 350	20	1 1/8"
Class 300	16"	DN 400	20	1 1/4"
Class 300	18"	DN 450	24	1 1/4"
Class 300	20"	DN 500	24	1 1/4"
Class 300	24"	DN 600	24	1 1/2"
Class 600	1/2"	DN 15	4	1/2"
Class 600	3/4"	DN 20	4	5/8"
Class 600	1"	DN 25	4	5/8"
Class 600	1 1/4"	DN 32	4	5/8"
Class 600	1 1/2"	DN 40	4	3/4"
Class 600	2"	DN 50	8	5/8"
Class 600	2 1/2"	DN 65	8	3/4"
Class 600	3"	DN 80	8	3/4"
Class 600	4"	DN 100	8	7/8"
Class 600	5"	DN 125	8	1"
Class 600	6"	DN 150	12	1"
Class 600	8"	DN 200	12	1 1/8"
Class 600	10"	DN 250	16	1 1/4"
Class 600	12"	DN 300	20	1 1/4"
Class 600	14"	DN 350	20	1 3/8"
Class 600	16"	DN 400	20	1 1/2"
Class 600	18"	DN 450	20	1 5/8"
Class 600	20"	DN 500	24	1 5/8"
Class 600	24"	DN 600	24	1 7/8"
Class 900	1/2"	DN 15	4	3/4"
Class 900	3/4"	DN 20	4	3/4"
Class 900	1"	DN 25	4	7/8"
Class 900	1 1/4"	DN 32	4	7/8"
Class 900	1 1/2"	DN 40	4	1"
Class 900	2"	DN 50	8	7/8"
Class 900	2 1/2"	DN 65	8	1"
Class 900	3"	DN 80	8	7/8"
Class 900	4"	DN 100	8	1 1/8"
Class 900	5"	DN 125	8	1 1/4"
Class 900	6"	DN 150	12	1 1/8"
Class 900	8"	DN 200	12	1 3/8"
Class 900	10"	DN 250	16	1 3/8"
Class 900	12"	DN 300	20	1 3/8"
Class 900	14"	DN 350	20	1 1/2"
Class 900	16"	DN 400	20	1 5/8"
Class 900	18"	DN 450	20	1 7/8"
Class 900	20"	DN 500	20	2"
Class 900	24"	DN 600	20	2 1/2"
Class 1500	1/2"	DN 15	4	3/4"
Class 1500	3/4"	DN 20	4	3/4"
Class 1500	1"	DN 25	4	7/8"
Class 1500	1 1/4"	DN 32	4	7/8"
Class 1500	1 1/2"	DN 40	4	1"
Class 1500	2"	DN 50	8	7/8"
Class 1500	2 1/2"	DN 65	8	1"
Class 1500	3"	DN 80	8	1 1/8"
Class 1500	4"	DN 100	8	1 1/4"
Class 1500	5"	DN 125	8	1 1/2"
Class 1500	6"	DN 150	12	1 3/8"
Class 1500	8"	DN 200	12	1 5/8"
Class 1500	10"	DN 250	12	1 7/8"
Class 1500	12"	DN 300	16	2"
Class 1500	14"	DN 350	16	2 1/4"
Class 1500	16"	DN 400	16	2 1/2"
Class 1500	18"	DN 450	16	2 3/4"
Class 1500	20"	DN 500	16	3"
Class 1500	24"	DN 600	16	3 1/2"
Class 2500	1/2"	DN 15	4	3/4"
Class 2500	3/4"	DN 20	4	3/4"
Class 2500	1"	DN 25	4	7/8"
Class 2500	1 1/4"	DN 32	4	1"
Class 2500	1 1/2"	DN 40	4	1 1/8"
Class 2500	2"	DN 50	8	1"
Class 2500	2 1/2"	DN 65	8	1 1/8"
Class 2500	3"	DN 80	8	1 1/4"
Class 2500	4"	DN 100	8	1 1/2"
Class 2500	5"	DN 125	8	1 3/4"
Class 2500	6"	DN 150	8	2"
Class 2500	8"	DN 200	12	2"
Class 2500	10"	DN 250	12	2 1/2"
Class 2500	12"	DN 300	12	2 3/4"

Aramanıza uyan ölçü yok.

Saplama boyu conta tipine ve flanş yüzey formuna göre değişir; RF / RTJ seçimini belirtin, boy listesini birlikte netleştirelim.
