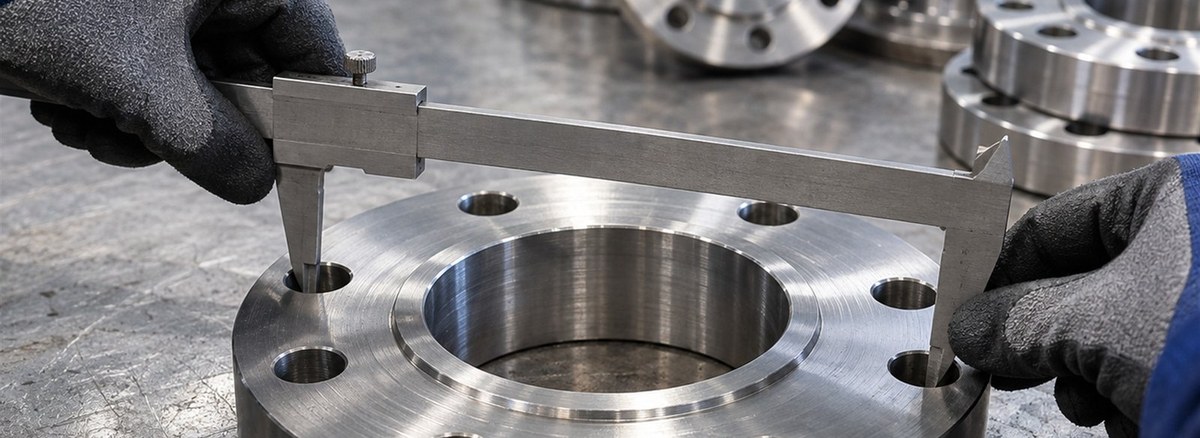

Flanş ölçü tablosu karmaşık değildir, ama ilk kez bakan biri için sütunlar ve dipnotlar kafa karıştırır. Birkaç temel kavram oturduğunda tablo hızlı okunur.
Sütunlar ne anlatır
| Sütun | Anlamı | Neden gerekir |
|---|---|---|
| NPS / DN | Nominal çap | Hattın anma ölçüsü; gerçek dış çap değildir |
| O | Flanş dış çapı | Yer kontrolü ve karşı flanş uyumu |
| C | Flanş kalınlığı | Ağırlık ve saplama boyu hesabı |
| BC | Cıvata delik dairesi | Karşı flanşla uyumun asıl belirleyicisi |
| No. / dia. | Delik sayısı ve çapı | Saplama sayısı ve çapı |
| X | Boyun dış çapı | Kaynak boyunlu ve slip-on tipte |
| B | İç çap | Boru şemasına göre değişir |
| Y | Toplam yükseklik | Boru ucundan flanş yüzeyine |
Kritik nokta şudur: nominal çap aynı olsa bile basınç sınıfı değiştiğinde O, C ve BC değişir. Bu yüzden "4 inç flanş" ifadesi tek başına bir ölçü vermez.
İç çap neden tabloda tek değer değil
Kaynak boyunlu flanşın iç çapı, bağlanacak borunun et kalınlığına göre işlenir. Tabloda bu yüzden şemaya göre ayrı değerler bulunur ya da "boru şemasına göre" notu düşülür. Sipariş verirken şemayı belirtmek bu nedenle zorunludur.
ASME ile EN tablosu arasındaki fark
ASME tabloları inç tabanlıdır ve sınıfı Class olarak verir. EN 1092-1 tabloları metriktir, DN ve PN kullanır. İki sistemde aynı nominal çapta delik dairesi ve cıvata sayısı farklıdır; tablolar birbirinin yerine kullanılamaz.
Tabloyu kullanırken
- Karşı flanşın standardını ve sınıfını doğrulayın
- Saplama boyunu iki flanş kalınlığı, conta kalınlığı ve somun yüksekliklerinden hesaplayın
- Ağırlık sütunu varsa nakliye planı için kullanın
- Tip (WN, SO, kör, LJ) değiştiğinde kalınlık ve yükseklik değerleri de değişir
Sitemizdeki flanş ölçü tabloları ASME B16.5 ve EN 1092-1 kapsamında tip ve sınıf bazında ayrılmıştır. Listenizi teklif formundan gönderebilirsiniz.
Sık sorulanlar
Nominal çap gerçek ölçü müdür?
Hayır. NPS ve DN anma değerleridir; gerçek dış çap tabloda ayrı sütunda verilir.
Aynı çapta iki flanş neden uymuyor?
Basınç sınıfı veya standart farklıysa cıvata delik dairesi ve delik sayısı da farklıdır.
Kaynak boyunlu flanşta iç çap neden değişken?
Boyun iç çapı boru et kalınlığına göre işlendiği için şemaya bağlıdır.
