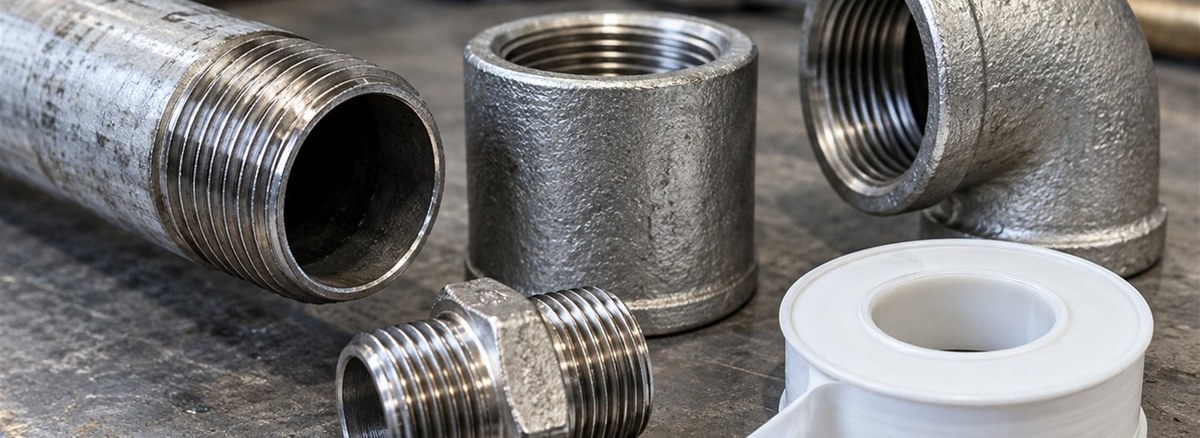

NPT ile BSPT Arasındaki Fark

Dişli bağlantılarda iki sistem yaygındır: Amerikan NPT ve İngiliz BSPT. Uzaktan bakıldığında ikisi de konik dişlidir, ama birbirine takılmaz.

Temel farklar

Açı farkı, iki sistemin dişlerinin birbirine tam oturmamasına yol açar. Zorlanarak takılan bağlantı ilk gün sızdırmayabilir, ancak titreşim ve sıcaklıkla kaçak başlar. Dişler de kalıcı olarak zarar görür.

Sızdırmazlık nasıl sağlanır

Konik dişte sızdırmazlık, dişlerin birbirine kamalanmasıyla sağlanır. Yine de PTFE bant veya sıvı diş sızdırmazlık ürünü kullanılır. Bant sarılırken yön önemlidir: diş yönünde sarılmalıdır, aksi halde takarken açılır. Fazla bant, dişte çatlama yaratabilir.

Paralel dişli sistemlerde (BSPP, NPSM) sızdırmazlık dişten değil, conta veya o-ringten gelir. Konik ile paralel dişi karıştırmak da yaygın bir hatadır.

Nerede karşımıza çıkar

Enstrüman bağlantıları, manometre ve transmitter nipelleri, drenaj ve vent hatları, küçük çaplı dövme bağlantı parçaları ve vana uçları. Özellikle ithal ekipmanlarda ekipman tarafının BSPT, hat tarafının NPT olduğu durumlar sık görülür; bu noktada adaptör kullanılır.

Sipariş ederken

Diş tipi mutlaka yazılmalıdır: NPT mi, BSPT mi, yoksa paralel (BSPP) mi. Ayrıca çap, basınç sınıfı, malzeme kalitesi ve standart (ASME B16.11 gibi) belirtilmelidir.

Küçük çaplı bağlantılar için dövme çelik bağlantı parçaları sayfamıza bakabilir, listenizi teklif formundan gönderebilirsiniz.

Sık sorulanlar

NPT ile BSPT birbirine takılabilir mi?
Takılıyor gibi görünse de diş açıları farklıdır; bağlantı zamanla sızdırır ve dişler zarar görür.

Konik ile paralel diş farkı nedir?
Konik dişte sızdırmazlık dişin kendisinden, paralel dişte conta veya o-ringten sağlanır.

PTFE bant nasıl sarılmalı?
Diş yönünde ve ölçülü sarılmalıdır; ters yön takarken bandı açar, fazla bant ise dişte çatlamaya yol açabilir.
