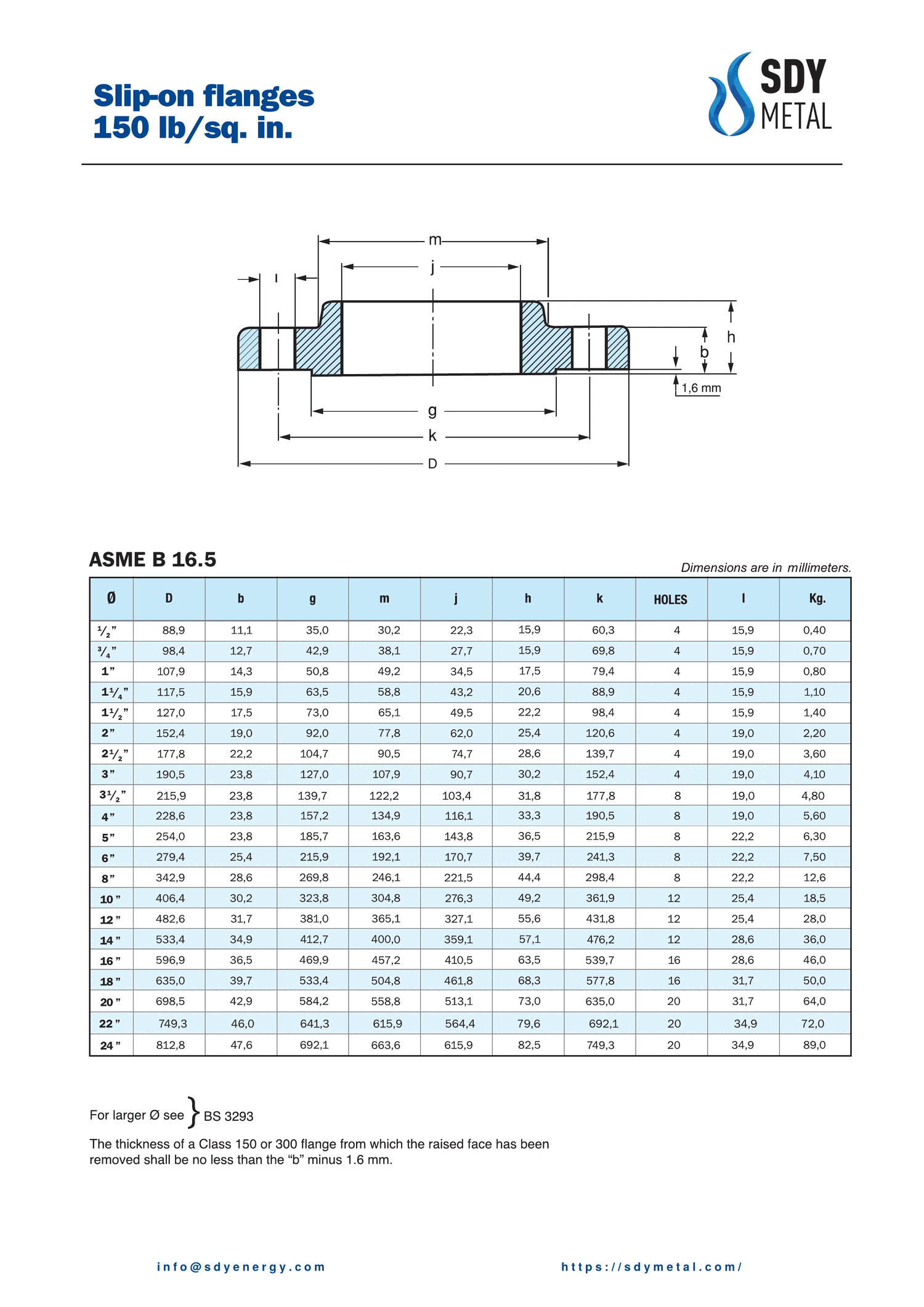

ASME B16.5 · Class 150
ASME B16.5 standardında üretilen slip on flanş, Class 150 basınç sınıfında boru hatlarının flanş bağlantılarında kullanılır. Karbon çelik, paslanmaz ve alaşımlı kalitelerde, stoktan ve projeye özel olarak tedarik edilir.
Piyasada 150 libre olarak da anılır; ASME ve ANSI B16.5 aynı ölçü tablosunu kullanır.
| Ürün tipi | Slip On Flanş |
|---|---|
| Standart | ASME B16.5 |
| Basınç sınıfı | Class 150 |
| Ölçü aralığı | 1/2" – 24" |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 |
| Yüzey formu | RF / FF / RTJ |
| Sertifika | EN 10204 3.1 / 3.2 |
Seçim ve sipariş notu
Slip-on flanşta boru, flanşın içinden geçirilir ve iç ile dış köşe kaynağıyla tutturulur. Montajda hizalama toleransı geniştir, işçilik daha kolaydır; buna karşılık kaynak kökü gerilmeyi daha sert karşılar.
Düşük ve orta basınçlı su, hava ve genel servis hatlarında yaygındır. İç kaynak atlanmamalıdır; yalnızca dış kaynak yapılan bağlantıda kök bölgesi korozyona açık kalır. Class 150, ortam sıcaklığında yaklaşık 19 bar taşır ve sıcaklık arttıkça bu değer belirgin şekilde düşer. Genel servis hatlarının en yaygın sınıfıdır. Ayrıntı için kaynak boyunlu mu, slip-on mu yazımıza bakabilirsiniz.
