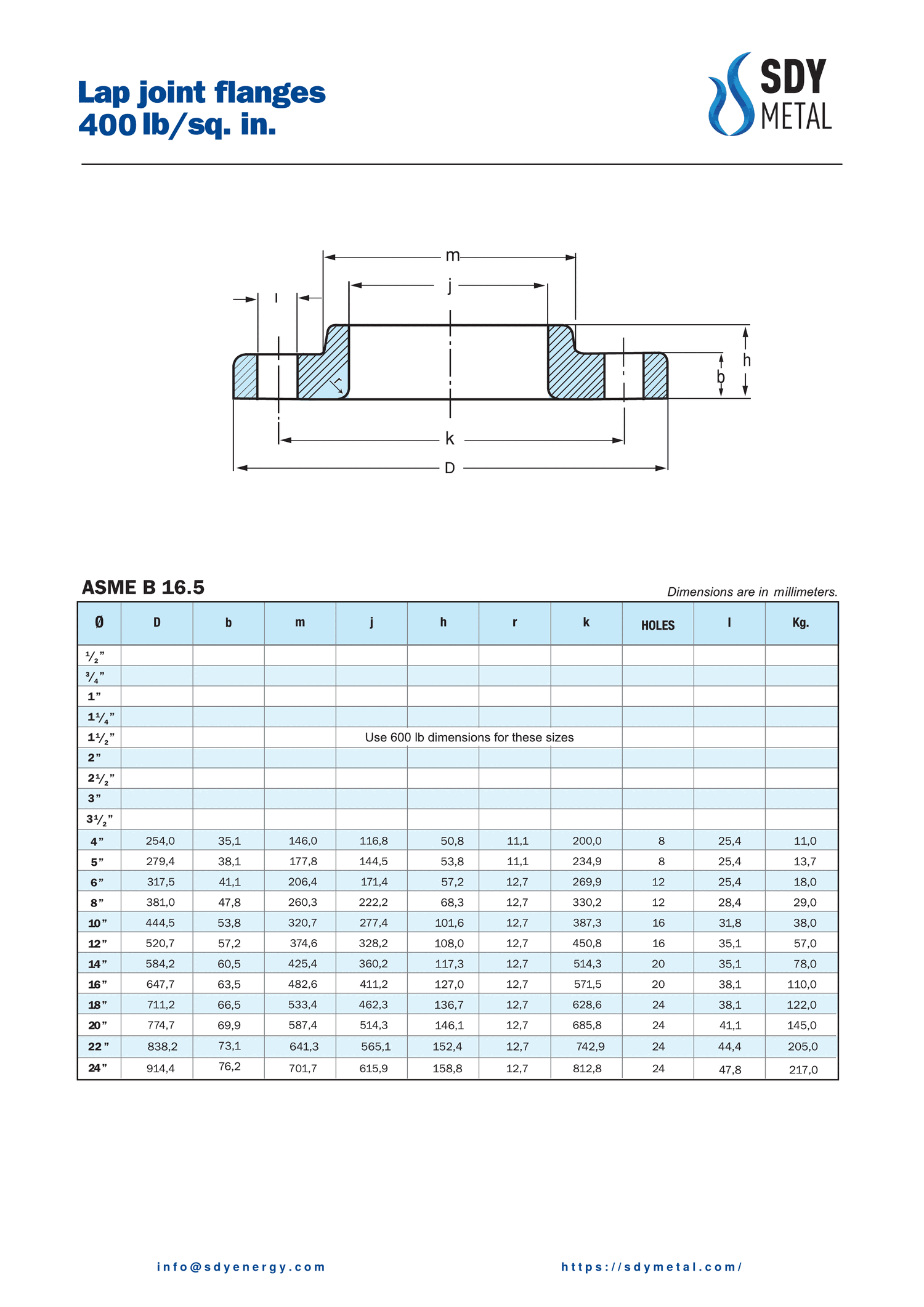

ASME B16.5 · Class 400
ASME B16.5 standardında üretilen lap joint flanş, Class 400 basınç sınıfında boru hatlarının flanş bağlantılarında kullanılır. Karbon çelik, paslanmaz ve alaşımlı kalitelerde, stoktan ve projeye özel olarak tedarik edilir.
Piyasada 400 libre olarak da anılır; ASME ve ANSI B16.5 aynı ölçü tablosunu kullanır.
| Ürün tipi | Lap Joint Flanş |
|---|---|
| Standart | ASME B16.5 |
| Basınç sınıfı | Class 400 |
| Ölçü aralığı | 1/2" – 24" |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 |
| Yüzey formu | RF / FF / RTJ |
| Sertifika | EN 10204 3.1 / 3.2 |
Seçim ve sipariş notu
Lap joint flanş iki parçalıdır: boruya kaynaklanan stub end ve onun üzerinde serbest dönen flanş. Cıvata delikleri kolay hizalandığı için sık sökülen hatlarda montaj süresini kısaltır.
Pahalı alaşımlı hatlarda yalnızca akışkana temas eden stub end alaşımdan, dönen flanş karbon çeliğinden seçilerek maliyet düşürülebilir. Class 400, 300# ile 600# arasında geçiş sınıfıdır ve yüzey yüksekliği 6,4 mm'ye çıkar; karşı flanşla conta uyumu bu nedenle kontrol edilmelidir. Ayrıntı için flanş tipleri rehberi yazımıza bakabilirsiniz.
