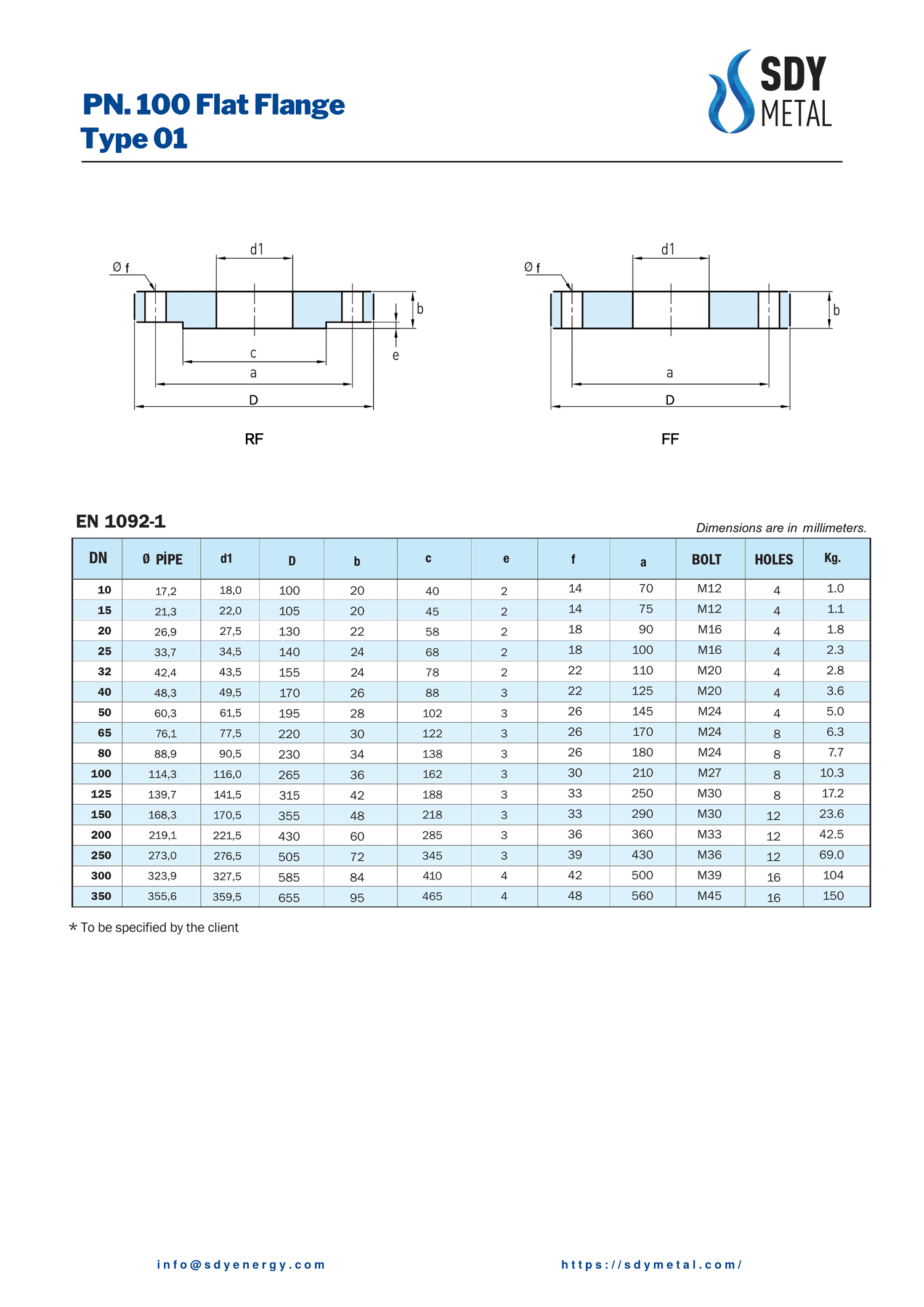

EN 1092-1 Tip 01 · PN 100
EN 1092-1 standardında üretilen düz flanş (en 1092-1/1), PN 100 basınç sınıfında boru hatlarının flanş bağlantılarında kullanılır. Karbon çelik, paslanmaz ve alaşımlı kalitelerde, stoktan ve projeye özel olarak tedarik edilir.
DIN karşılığı: DIN 2576. Eski DIN normuyla arayan müşteriler için aynı ölçü tablosu geçerlidir.
| Ürün tipi | Düz Flanş (EN 1092-1/1) |
|---|---|
| Standart | EN 1092-1 Tip 01 |
| Basınç sınıfı | PN 100 |
| Ölçü aralığı | DN10 – DN2000 |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 |
| Yüzey formu | RF / FF / RTJ |
| Sertifika | EN 10204 3.1 / 3.2 |
Seçim ve sipariş notu
EN 1092-1 Tip 01 düz flanş, boru üzerine geçirilip köşe kaynağıyla birleştirilir. Su, HVAC ve endüstriyel tesis hatlarında, düşük ve orta PN sınıflarında yaygın kullanılır.
Dökme demir gövdeli ekipman bağlantılarında tam yüzey (FF) formu tercih edilir; yükseltilmiş yüzey gevrek gövdede çatlak riski doğurur. PN 100 sınıfı yüksek basınçlı özel servisler içindir ve genellikle projeye özel üretilir. Ayrıntı için flanş yüzey tipleri yazımıza bakabilirsiniz.
