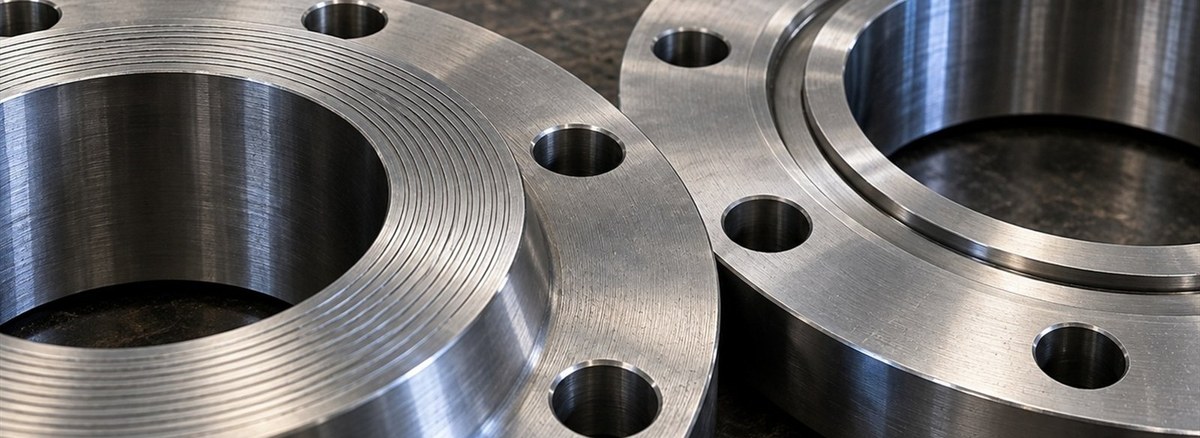

Flanş yüzeyi, contanın oturduğu ve sızdırmazlığın gerçekten sağlandığı bölgedir. İki flanşın sınıfı ve çapı aynı olsa bile yüzey tipleri farklıysa bağlantı güvenli değildir.
Raised face (RF)
En yaygın tiptir. Conta alanı, cıvata deliklerinin bulunduğu düzlemden birkaç milimetre yükseltilmiştir. Böylece sıkma kuvveti daha küçük bir alana yoğunlaşır ve aynı torkla daha yüksek yüzey basıncı elde edilir. 150# ve 300# sınıflarında yükseklik yaklaşık 1,6 mm, 400# ve üzerinde 6,4 mm'dir. Genellikle spiral sarımlı conta ile kullanılır.
Flat face (FF)
Yüzey tamamen düzdür, conta flanşın dış çapına kadar uzanır. Dökme demir gövdeli pompa, vana ve ekipman bağlantılarında tercih edilir. Sebep mekaniktir: dökme demir gevrek bir malzemedir ve yükseltilmiş yüzeyin oluşturduğu eğilme momenti flanşı çatlatabilir. Bu yüzden dökme demir bir ekipmana RF flanş bağlanmaz.
Ring type joint (RTJ)
Yüzeyde işlenmiş bir kanal ve bu kanala oturan metal ring conta vardır. Sızdırmazlık, ringin plastik deformasyonuyla sağlanır. Yüksek basınç ve yüksek sıcaklıktaki hatlarda, özellikle 600# ve üzeri sınıflarda kullanılır. Ring tipleri R (oval veya sekizgen), RX ve BX olarak ayrılır; ring malzemesi flanştan daha yumuşak seçilir ki kanal zarar görmesin.
| Yüzey | Yaygın sınıf | Conta | Tipik yer |
|---|---|---|---|
| RF | 150#–2500# | Spiral sarımlı, kamprofil | Proses ve buhar hatları |
| FF | 150#, PN sınıfları | Tam yüzey yumuşak conta | Dökme demir ekipman, su hatları |
| RTJ | 600# ve üzeri | Metal ring (R, RX, BX) | Yüksek basınç, sondaj ve gaz hatları |
Montajda sık yapılan hatalar
- RF flanşı FF ekipmana bağlamak. Dökme demir gövdede çatlak riski doğurur.
- RTJ kanalını çizmek. Sızdırmazlık yüzeyi kanaldır; çizik doğrudan kaçak demektir.
- Yanlış conta iç çapı. Fazla büyük iç çap, contanın yüzeye tam oturmamasına yol açar.
- Yüzey pürüzlülüğünü göz ardı etmek. Spiral sarımlı conta için tipik yüzey pürüzlülüğü 3,2–6,3 µm aralığındadır; fazla parlak yüzey kaymaya, fazla kaba yüzey kaçağa neden olur.
Conta tipi seçimi için flanş contası nasıl seçilir yazımıza, basınç sınıfı için flanş sınıfı ve basınç-sıcaklık sayfamıza bakabilirsiniz.
Sık sorulanlar
RF ve FF flanş birbirine bağlanır mı?
Önerilmez. Dökme demir gövdeli ekipmanlarda RF yüzeyin oluşturduğu eğilme momenti çatlamaya yol açabilir; bağlantının iki tarafı da aynı yüzey tipinde olmalıdır.
RTJ ne zaman zorunludur?
Genellikle 600# ve üzeri sınıflarda, yüksek sıcaklık ve gaz servislerinde şartname tarafından istenir.
Yüzey pürüzlülüğü neden önemli?
Conta, yüzeydeki mikro izlere tutunarak sızdırmazlık sağlar. Çok parlak yüzeyde tutunamaz, çok kaba yüzeyde ise boşluk kalır.
