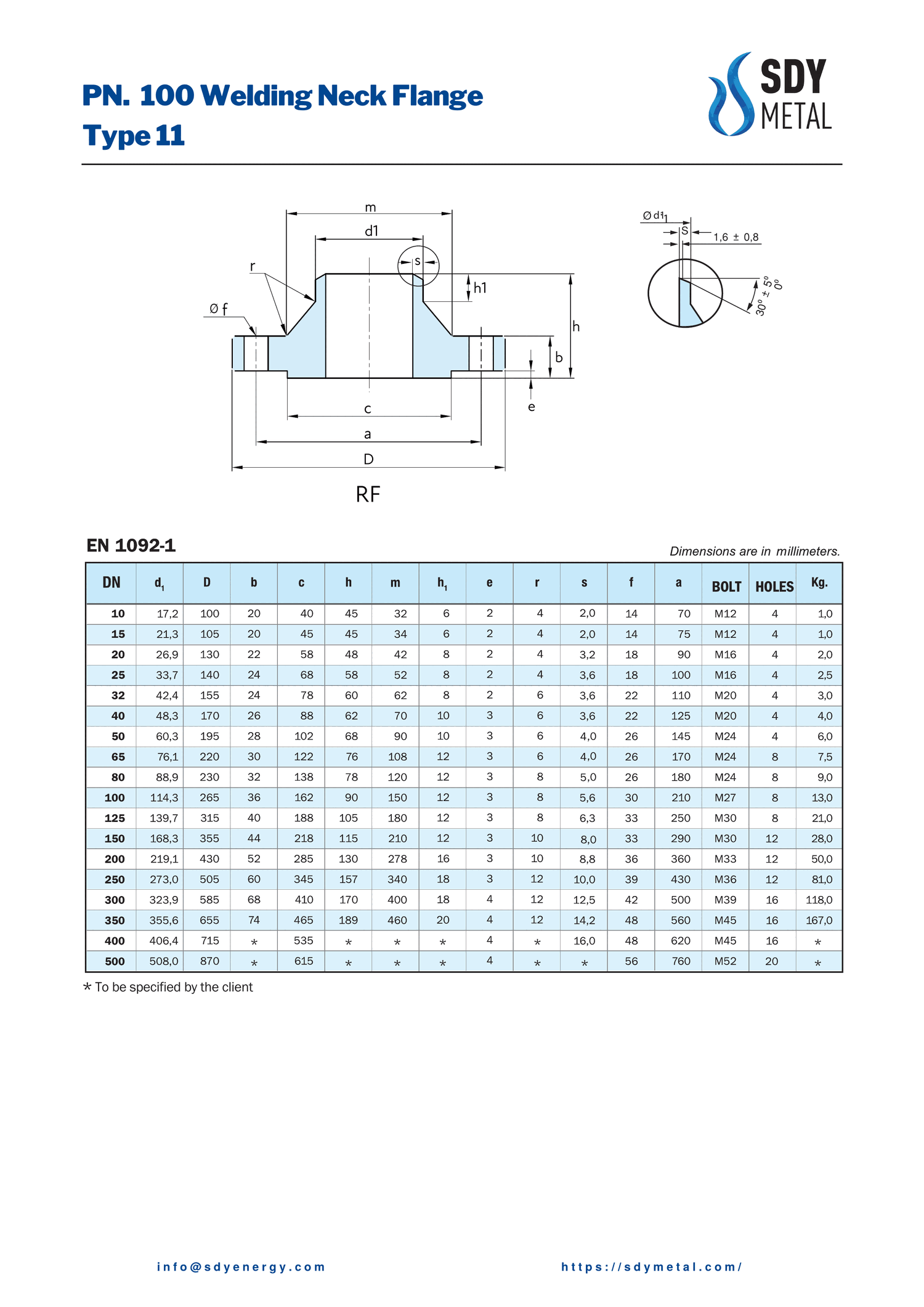

EN 1092-1 Tip 11 · PN 100
EN 1092-1 standardında üretilen kaynaklı boyunlu flanş (en 1092-1/11), PN 100 basınç sınıfında boru hatlarının flanş bağlantılarında kullanılır. Karbon çelik, paslanmaz ve alaşımlı kalitelerde, stoktan ve projeye özel olarak tedarik edilir.
DIN karşılığı: DIN 2637. Eski DIN normuyla arayan müşteriler için aynı ölçü tablosu geçerlidir.
| Ürün tipi | Kaynaklı Boyunlu Flanş (EN 1092-1/11) |
|---|---|
| Standart | EN 1092-1 Tip 11 |
| Basınç sınıfı | PN 100 |
| Ölçü aralığı | DN10 – DN2000 |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 |
| Yüzey formu | RF / FF / RTJ |
| Sertifika | EN 10204 3.1 / 3.2 |
Seçim ve sipariş notu
EN 1092-1 Tip 11 kaynaklı boyunlu flanş, metrik sistemle projelendirilmiş tesislerin kaynak boyunlu karşılığıdır. Boyun sayesinde gerilme geçişi yumuşaktır ve yüksek PN sınıflarında güvenle kullanılır.
EN flanşların cıvata delik dairesi ASME tiplerinden farklıdır; karşı flanşın da aynı standartta olması zorunludur. PN 100 sınıfı yüksek basınçlı özel servisler içindir ve genellikle projeye özel üretilir. Ayrıntı için flanş tipleri rehberi yazımıza bakabilirsiniz.
