Uluslararası projelerde en sık karşılaşılan uyumsuzluk budur: bir tarafta metrik DIN/EN flanş, diğer tarafta inç tabanlı ANSI/ASME flanş.
Temel farklar
| Ölçüt | ASME B16.5 (ANSI) | EN 1092-1 (DIN) |
|---|---|---|
| Ölçü sistemi | İnç, NPS | Metrik, DN |
| Sınıf gösterimi | Class 150 – 2500 | PN 2,5 – PN 250 |
| Yüzey yüksekliği | 150#/300#'te ~1,6 mm | Tip B1'de 2 mm |
| Cıvata dişi | UNC / 8 UN | Metrik ISO |
| Tip gösterimi | WN, SO, blind, LJ | Tip 11, 01, 05, 02/04 |
Sınıf karşılıkları da birebir değildir. PN 16 ile Class 150 yakın görünse de basınç-sıcaklık davranışları ve delik daireleri farklıdır; "eşdeğer" kabul edilip karışık kullanılamaz.
Neden bağlanmaz

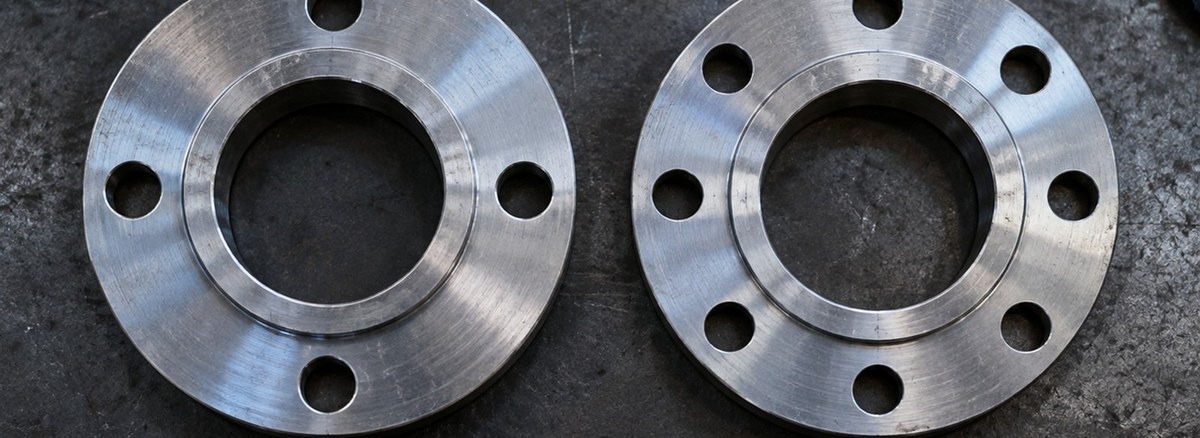

Aynı nominal çapta bile cıvata delik dairesi, delik sayısı ve delik çapı farklıdır. Zorlama çözümler (delik büyütme, ara plaka) hem sızdırmazlığı hem de basınç dayanımını bozar.
Geçiş nasıl yapılır
- Adaptör flanş: Bir yüzü ASME, diğer yüzü EN olan özel imalat flanş
- Spool parçası: İki ucu farklı standartta flanşlı kısa boru parçası
- Ekipman tarafını değiştirmek: Pompa veya vananın karşı flanşını proje standardına çevirmek
En temiz çözüm genellikle spool parçasıdır; iki standart arasında net bir sınır oluşturur ve ileride bakımı kolaylaştırır.
Sipariş ederken
Standardı, sınıfı (Class veya PN), tipi ve yüzey formunu birlikte yazın. Metrik projelerde saplama ve somunun da metrik dişli olması gerektiğini unutmayın; ASME flanşa metrik somun takılmaz.
Ölçü tablolarımız iki standardı da kapsıyor: flanş sayfamız. Listenizi teklif formundan gönderebilirsiniz.
Sık sorulanlar
PN 16 ile Class 150 aynı mı?
Hayır. Basınç-sıcaklık davranışları ve cıvata delik daireleri farklıdır; birbirinin yerine kullanılamaz.
İki standart nasıl birleştirilir?
Adaptör flanş ya da iki ucu farklı standartta flanşlı spool parçasıyla.
Metrik flanşta hangi saplama kullanılır?
Metrik ISO dişli saplama ve somun; inç dişli elemanlarla karıştırılmamalıdır.
