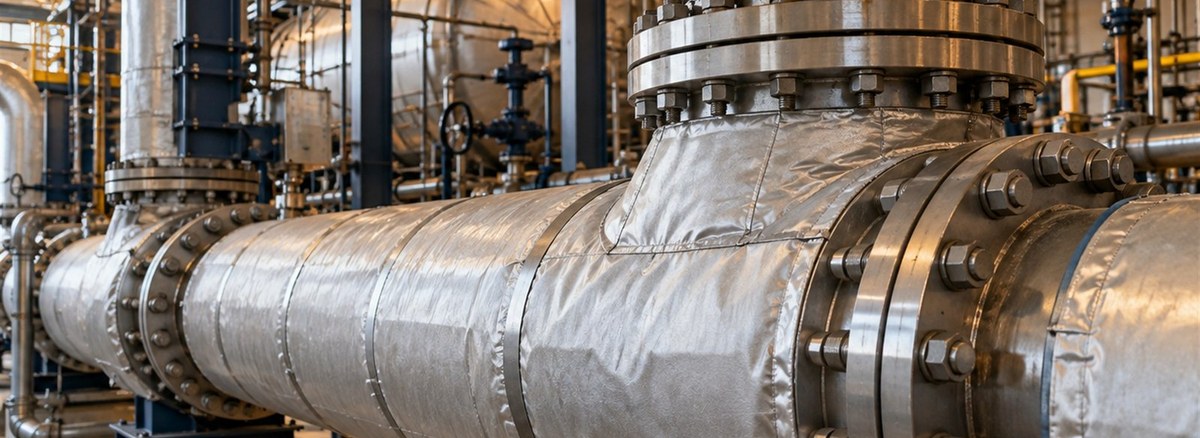

Yüksek Basınç ve Yüksek Sıcaklıkta Flanş Seçimi

Yüksek basınç ve yüksek sıcaklık ayrı ayrı zorlayıcıdır; bir arada olduklarında flanş bağlantısının her parçası yeniden değerlendirilmelidir.

Sınıf, sıcaklıkla düşer

Class bir basınç değeri değil anma değeridir. 300# bir A105 flanş ortam sıcaklığında yaklaşık 50 bar taşırken, 400 °C'de bu değer belirgin şekilde düşer. Bu yüzden seçim yapılırken tasarım sıcaklığı ve basıncı birlikte değerlendirilir; malzeme grubu değiştiğinde tablo da değişir.

Malzeme

Alaşımlı kalemlerde ısıl işlem kaydı ve PMI raporu sevkiyat dosyasında bulunmalıdır.

Conta ve yüzey formu

600# ve üzeri sınıflarda RTJ yüzey yaygındır. RF yüzeyde kalınıyorsa grafit dolgulu spiral sarımlı veya kamprofil conta seçilir; PTFE dolgu bu sıcaklıklarda uygun değildir.

Cıvata ve sürünme

Yüksek sıcaklıkta metal sürünür: sabit yük altında zamanla uzar. Bu, cıvatada ön yük kaybı ve gevşeme demektir. Alınacak önlemler:

• B7 yerine yüksek sıcaklıkta B16 sınıfı saplama kullanmak
• İlk ısınma sonrası tork kontrolü yapmak
• Kritik bağlantılarda hidrolik gerdirme uygulamak
• Termal çevrimi sık olan hatlarda periyodik kontrol planlamak

Tasarım tarafı

Isıl genleşme hattı zorlar; esneklik analiziyle flanş bağlantısına gelen moment sınırlanmalıdır. Aksi halde conta bir tarafta açılır ve kaçak başlar. Santral hatlarındaki yaklaşımımız için enerji santralleri sayfamıza bakabilirsiniz.

Malzeme ve sınıf listenizi teklif formundan gönderin.

Sık sorulanlar

Class 300 kaç bar taşır?
Tek bir değer yoktur. Malzeme grubuna ve sıcaklığa göre değişir; basınç-sıcaklık tablosundan okunur.

Yüksek sıcaklıkta hangi conta kullanılır?
Grafit dolgulu spiral sarımlı veya kamprofil conta; 600# ve üzerinde metal ring (RTJ) yaygındır.

Cıvatalar neden gevşer?
Yüksek sıcaklıkta sürünme nedeniyle ön yük kaybolur; bu yüzden uygun cıvata sınıfı ve periyodik tork kontrolü gerekir.
