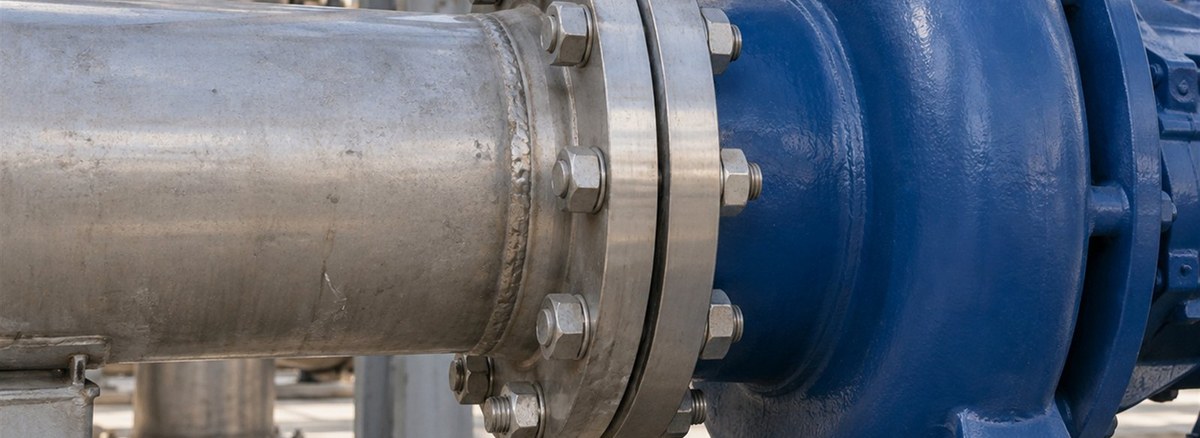

Japon menşeli pompa, kompresör ve ısı değiştirici bulunan tesislerde ekipman tarafı çoğu zaman JIS flanşlıdır. Hat ASME ile projelendirildiyse bağlantı noktasında uyum sorunu çıkar.
Temel farklar
| Ölçüt | ASME B16.5 | JIS B2220 |
|---|---|---|
| Ölçü sistemi | İnç, NPS | Metrik, A (mm) ve B (inç) serisi |
| Sınıf gösterimi | Class 150, 300… | 5K, 10K, 16K, 20K, 30K, 40K |
| Delik dairesi | ASME tablosu | Genellikle daha küçük |
| Cıvata dişi | UNC / 8 UN | Metrik ISO |
| Yüzey | RF, FF, RTJ | RF ve FF yaygın |
K değeri yaklaşık basınç kapasitesini gösterir: 10K yaklaşık 10 kgf/cm², yani kabaca 10 bar. Class 150 ile 10K yakın görünse de ölçüler uyuşmaz; cıvatalanamaz.
Nerede karşımıza çıkar
- Japon menşeli pompa ve kompresör bağlantıları
- Gemi ve tersane tesisatı
- İthal paket ünitelerin sınır bağlantıları
- Asya'da üretilmiş ısı değiştiriciler ve kazanlar
Uyum nasıl sağlanır
- Adaptör flanş: Bir yüzü JIS, diğer yüzü ASME olan özel imalat parça
- Spool parçası: İki ucu farklı standartta flanşlı kısa boru; en temiz sınır
- Ekipman flanşını değiştirmek: Ekipman üreticisinden proje standardında flanş istemek; yeni projede en iyi çözüm budur
Karma çözümlerde cıvata dişinin de değiştiğini unutmayın: JIS tarafı metrik, ASME tarafı inç dişlidir. Adaptör flanşta her iki yüz için ayrı saplama seti gerekir.
Sipariş ederken
JIS tarafında sınıf (10K, 20K gibi), nominal çap (A serisi mi B serisi mi), yüzey formu ve malzeme belirtilmelidir. Ekipman kesit çizimi paylaşılırsa ölçüyü doğrulayıp adaptör çözümünü birlikte çıkarabiliriz: teklif formu.
Sık sorulanlar
10K ile Class 150 aynı mı?
Basınç kapasiteleri yakındır ama ölçüleri farklıdır; cıvata delik daireleri uymaz.
JIS A ve B serisi nedir?
A serisi metrik boru ölçülerine, B serisi inç tabanlı boru ölçülerine göre tanımlanmıştır.
En temiz geçiş çözümü nedir?
İki ucu farklı standartta flanşlı bir spool parçası; sınırı netleştirir ve bakımı kolaylaştırır.
