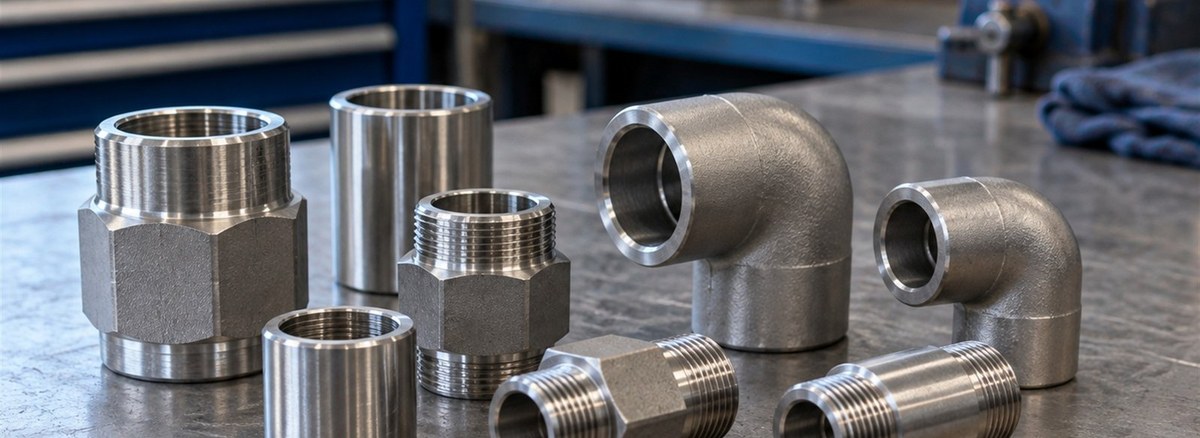

Küçük çaplı hatlarda iki seçenek vardır: dişli bağlantı ya da soket kaynağı. Seçim, sadece kolaylığa değil, servise ve titreşim koşuluna bağlıdır.
Sızdırmazlık nasıl sağlanır
Dişli bağlantıda sızdırmazlık konik dişlerin birbirine kamalanmasıyla, genellikle PTFE bant veya sıvı sızdırmazlık yardımıyla sağlanır. Soket kaynaklı bağlantıda boru, parçanın içindeki yuvaya girer ve dıştan köşe kaynağıyla birleştirilir; sızdırmazlık metalin kendisindedir.
| Ölçüt | Dişli | Soket kaynaklı |
|---|---|---|
| Sızdırmazlık | Diş ve dolgu malzemesine bağlı | Kaynak; kalıcı |
| Basınç | Daha düşük | Daha yüksek |
| Titreşim | Zamanla gevşer | Dayanıklı |
| Sökülebilirlik | Kolay | Kesmek gerekir |
| Muayene | Gözle | Görsel ve sıvı penetrant |
| Kıvılcım riski | Yok | Kaynak gerekir |
Hangi durumda dişli
- Kaynak izni alınamayan, yanıcı ortam bulunan noktalar
- Geçici hatlar ve test bağlantıları
- Enstrüman ve manometre bağlantıları
- Sık sökülmesi gereken küçük bağlantılar
Dişli bağlantıda kesit kaybı nedeniyle genellikle SCH 80 boru gerekir. Diş sistemi (NPT, BSPT) mutlaka belirtilmelidir.
Hangi durumda soket kaynaklı
- Titreşimli hatlarda: pompa ve kompresör çevresi
- Yüksek basınçlı proses hatlarında
- Yanıcı ve zehirli akışkanlarda
- Kalıcı tesisat kurulumunda
Soket kaynağında boru ile yuva dibi arasında yaklaşık 1,5 mm boşluk bırakılır. Bu boşluk ısıl genleşmeye izin verir; boru dibe dayanırsa kaynak kökünde çatlak riski doğar.
Karma kullanım
Bazı projelerde 2" ve altı soket kaynaklı, enstrüman bağlantıları dişli olarak çözülür. Hat sınıfı listesi bunu tanımlar; liste varsa ona uyulur.
Küçük çaplı kalemler için dövme çelik bağlantı parçaları sayfamıza bakabilir, diş sistemleri için NPT ile BSPT farkı yazımızı inceleyebilirsiniz.
Sık sorulanlar
Soket kaynağında neden boşluk bırakılır?
Isıl genleşmeye yer açmak için; boru yuvanın dibine dayanırsa kaynak kökünde çatlak oluşabilir.
Dişli bağlantıda hangi boru kullanılır?
Diş açarken kesit kaybı olduğu için genellikle SCH 80 ve üzeri kalınlıkta boru gerekir.
Titreşimli hatta dişli bağlantı olur mu?
Önerilmez. Titreşim dişli bağlantıyı zamanla gevşetir ve kaçak başlar.
