Orifice Flanş Nedir, Nerede Kullanılır?

Basınçlı bir hatta debiyi ölçmenin en yaygın yolu, akışı daraltıp oluşan basınç farkını ölçmektir. Orifice flanş takımı, bu ölçümü mümkün kılan bağlantıdır.

Nasıl çalışır

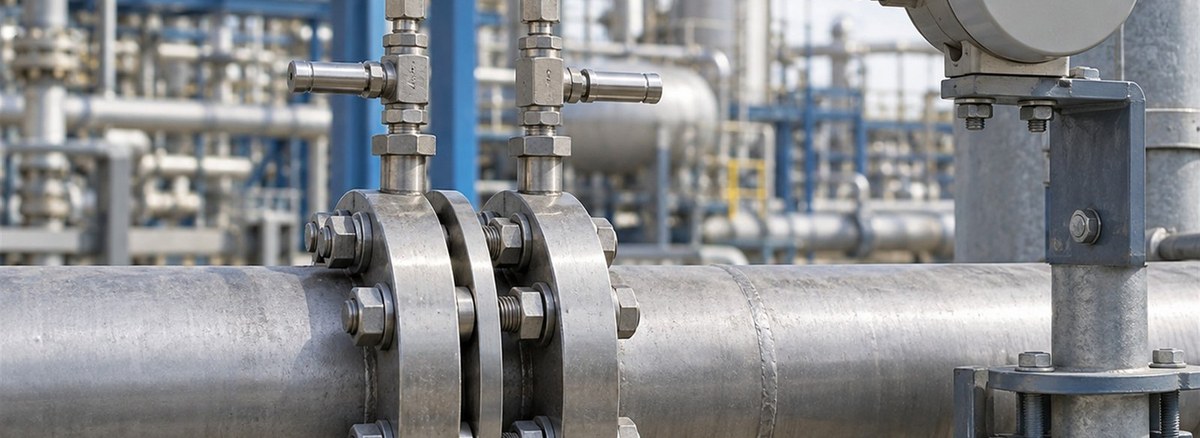

İki flanş arasına delikli bir plaka (orifice plaka) yerleştirilir. Akış bu delikten geçerken hızlanır ve plakanın iki tarafında basınç farkı oluşur. Flanşların üzerindeki basınç alma delikleri, bu iki noktadaki basıncı transmitter'a taşır. Fark basınç değerinden debi hesaplanır.

Takım genellikle şunlardan oluşur: iki orifice flanş, orifice plaka, conta seti, saplama-somun, jack bolt (plakayı çıkarmaya yardımcı vidalar) ve basınç alma vanaları.

Basınç alma noktaları

Basıncın nereden alındığı ölçüm sonucunu doğrudan etkiler. Flanş tipi bağlantıda delikler flanşın üzerinde, plakaya yakın konumdadır. Farklı standartlar farklı mesafe tanımlar; proje hangi düzeni öngörüyorsa flanş da ona göre sipariş edilmelidir.

Ölçüm doğruluğunu bozan hatalar

• Düz boru mesafesinin yetersiz olması. Plakanın öncesinde ve sonrasında türbülansın sönümlenmesi için belirli uzunlukta düz boru gerekir; dirsek ve vana çok yakınsa ölçüm sapar.
• Plakanın ters takılması. Keskin kenar akışa bakmalıdır; ters montaj sistematik hata yaratır.
• Conta iç çapının fazla küçük olması. Conta akışa girerse basınç dağılımı bozulur.
• Basınç alma hatlarının hava alması. Sıvı servislerde hat sürekli dolu olmalıdır.
• Plakanın aşınması. Zamanla körelen kenar ölçümü kayar; periyodik kontrol gerekir.

Sipariş ederken

Çap, basınç sınıfı, yüzey formu, malzeme kalitesi ve boru şemasının yanı sıra basınç alma bağlantısının tipi (NPT veya kaynaklı) ve konumu belirtilmelidir. Plaka malzemesi genellikle paslanmazdır ve akışkana göre seçilir; plaka delik çapı ise proses hesabıyla belirlenir.

Ölçüm hattınızın tüm kalemlerini tek listede çıkaralım: teklif formu. Enstrüman bağlantıları için enstrümantasyon vanaları ve manifoldları sayfamıza bakabilirsiniz.

Sık sorulanlar

Orifice flanş normal flanştan farkı nedir?
Gövdesinde basınç alma delikleri ve jack bolt yuvaları bulunur; aksi halde ölçü ve sınıf olarak standart flanşla aynıdır.

Orifice plaka hangi malzemeden olur?
Genellikle 316 paslanmazdır; aşındırıcı veya korozif akışkanlarda daha dirençli sınıflar seçilir.

Plaka ters takılırsa ne olur?
Keskin kenarın akışa bakmaması ölçümde sistematik hataya yol açar; debi sürekli yanlış okunur.
