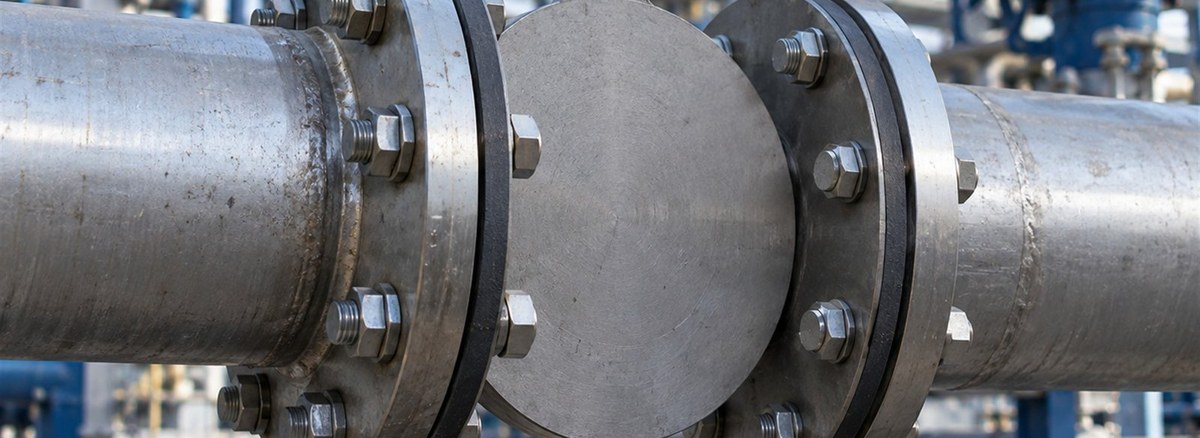

Her rafineri ve proses tesisinde bir çekmece dolusu, dev gözlüğe benzeyen çelik parça vardır. Bunlar bakım sırasında hattın gerçekten izole edildiğini gösteren körleme elemanlarıdır.
Üç tip
| Tip | Yapısı | Nerede kullanılır |
|---|---|---|
| Gözlük körleme (spectacle blind) | Bir ucu dolu, bir ucu delikli, ortadan bağlı tek parça | Sık körlenen hatlar; iki konum da hatta kalır, kaybolmaz |
| Sekiz kör (figure 8 blank) | Aynı mantık, ayrı iki parça | Büyük çaplarda ağırlık sorun olduğunda |
| Ayırıcı ve boşluk plakası (spacer & blind) | Bağımsız dolu plaka ile aynı kalınlıkta boşluk plakası | Nadiren körlenen hatlar |
Gözlük körlemede parçayı döndürmek yeterlidir: dolu taraf hatta gelirse hat kapanır, delikli taraf gelirse akış devam eder. Hangi konumda olduğu uzaktan görüldüğü için bakım güvenliği açısından tercih edilir.
Neden kör flanş yerine bunlar
Kör flanş hattın ucunu kapatır. Körleme elemanları ise hattın ortasında, iki flanş arasına girer. Vana kapatmak izolasyon sayılmaz; vana sızdırabilir. Kapalı alanda çalışma, kaynak veya ekipman sökümü gerektiğinde fiziksel ayrım için körleme takılır.
Kalınlık hesabı
Kör plakanın kalınlığı hat basıncına, çapa ve malzemeye göre hesaplanır; flanş kalınlığıyla aynı değildir. Yanlış hesaplanmış ince plaka basınç altında kalıcı olarak bombeleşir. Sipariş listesinde tasarım basıncı ve sıcaklığı mutlaka verilmelidir.
Plaka kalınlığı arttıkça iki flanş arasındaki açıklık da büyür; bu nedenle saplama boyu körleme kalınlığına göre yeniden hesaplanır.
Montaj notları
- Her körleme değişiminde conta yenilenir
- Plaka takıldığında hattın basıncı alınmış ve boşaltılmış olmalıdır
- Körleme konumu bakım kayıt listesine işlenmeli, iş bitiminde geri alınmalıdır
- Ağır plakalarda kaldırma kulağı ve sap uzunluğu sipariş sırasında belirtilmelidir
Körleme, conta ve saplama setini birlikte planlayalım: teklif formu. Hat sonu kapatma için kör flanş nedir, nerede kullanılır yazımıza bakabilirsiniz.
Sık sorulanlar
Gözlük körleme ile sekiz kör arasındaki fark nedir?
Gözlük körleme tek parçadır ve döndürülerek konum değiştirir; sekiz kör aynı işlevi iki ayrı parçayla görür ve büyük çaplarda taşıma kolaylığı sağlar.
Kör plaka kalınlığı nasıl belirlenir?
Tasarım basıncı, çap ve malzemeye göre hesaplanır. Flanş kalınlığıyla eşit olması gerekmez.
Körleme takılınca saplama boyu değişir mi?
Evet. Plaka kalınlığı kadar ek boy gerekir; set olarak sipariş edilmesi karışıklığı önler.
