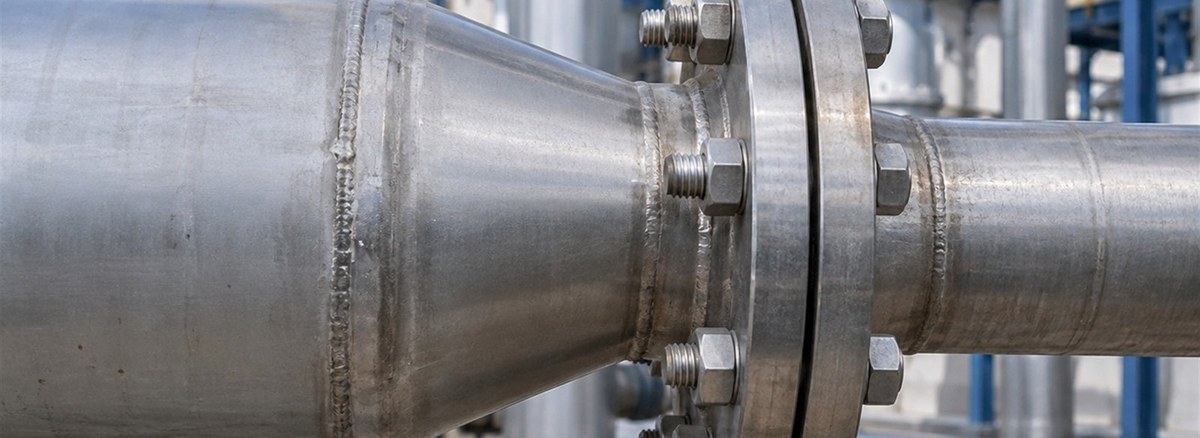

Redüksiyon Flanş: Ne Zaman Gerekir?

İki farklı çaptaki hattın flanşlı bağlanması gerektiğinde iki yol vardır: araya bir redüksiyon kaynatıp normal flanş kullanmak ya da tek parça redüksiyon flanş seçmek. Hangisinin doğru olduğu yere ve servise bağlıdır.

Redüksiyon flanş nedir

Dış ölçüleri ve cıvata delik dairesi büyük çapın flanşıyla aynıdır, ancak boyun ve delik küçük çapa göre işlenmiştir. Böylece 6" bir flanş bağlantısına 4" boru doğrudan bağlanabilir. Kaynak boyunlu, slip-on ve dişli tipleri vardır.

Ne zaman tercih edilir

• Yer kısıtı varsa. Redüksiyon + flanş kombinasyonu en az iki kaynak ve ek uzunluk ister; redüksiyon flanş tek parçadır.
• Ağırlık kritikse. Özellikle platform ve skid uygulamalarında.
• Ekipman bağlantısında. Pompa veya vana çıkışı ile hat çapı farklıysa doğrudan bağlantı sağlar.

Ne zaman tercih edilmez

Akış hesabı önemliyse, ani çap değişimi türbülans ve basınç kaybı yaratır. Ölçüm hatlarının yakınında, pompa emişinde ve kavitasyon riski olan noktalarda kademeli geçiş sağlayan konsantrik ya da eksantrik redüksiyon daha doğrudur. Yatay hatlarda sıvı birikmesini önlemek için eksantrik redüksiyon seçilir.

Sipariş ederken

Büyük çap ve küçük çap birlikte yazılmalıdır (örneğin 6" × 4"). Ayrıca basınç sınıfı, yüzey formu, malzeme kalitesi, standart ve kaynak boyunlu tipte küçük çapın boru şeması gerekir. Şema belirtilmezse boyun iç çapı yanlış işlenir.

Kaynak ağızlı redüksiyon alternatifi için kaynak ağızlı bağlantı parçaları sayfamıza bakabilir, listenizi teklif formundan gönderebilirsiniz.

Sık sorulanlar

Redüksiyon flanş her çap kombinasyonunda bulunur mu?
Standart tablolarda yaygın kombinasyonlar tanımlıdır; uç kombinasyonlar projeye özel üretilir ve termin uzar.

Ölçüm hattında redüksiyon flanş kullanılır mı?
Önerilmez. Ani çap değişimi akış profilini bozar ve ölçüm doğruluğunu düşürür.

Sipariş ederken hangi çap yazılır?
İkisi birlikte: flanş ölçüsü olan büyük çap ve bağlanacak borunun çapı, ayrıca borunun şeması.
