Basınç sınıfı 300#'ün üzerine çıktığında, özellikle yukarı akış petrol-gaz ve rafineri hatlarında yüzey formu RTJ olarak karşımıza çıkar. Sızdırmazlık burada contanın ezilmesiyle değil, metalin kalıcı deformasyonuyla sağlanır.
Çalışma mantığı

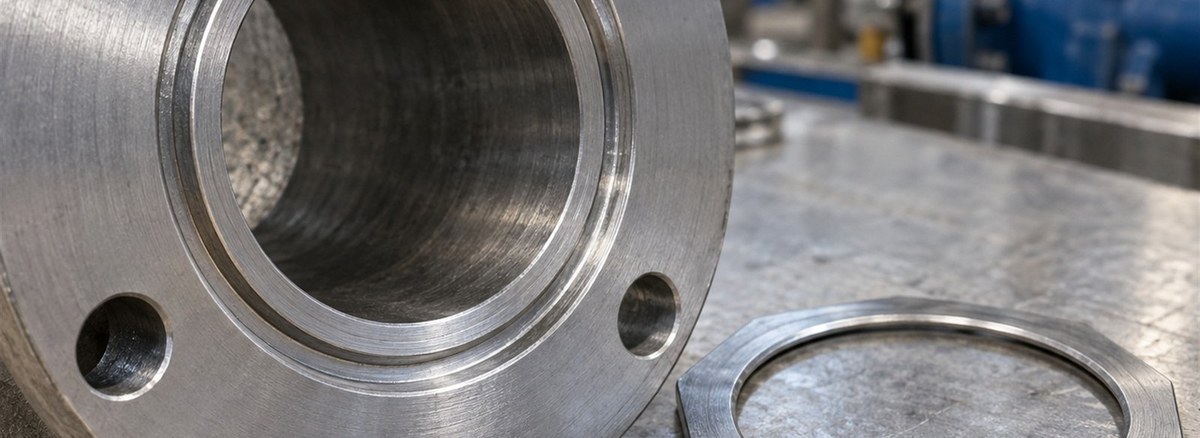

Flanş yüzeyine belirli geometride bir kanal işlenir. Metal ring conta bu kanala oturur; cıvatalar sıkıldıkça ring plastik olarak deforme olur ve kanal yüzeyine tam temas eder. Ring, flanş malzemesinden daha yumuşak seçilir ki kanal zarar görmesin.
Ring tipleri
| Tip | Kesit | Öne çıktığı yer |
|---|---|---|
| R (oval) | Oval | Eski tesislerde, mevcut kanallarla uyum için |
| R (oktagon) | Sekizgen | Yeni tesislerde yaygın; temas alanı daha iyi tanımlıdır |
| RX | Basınç enerjili | API 6B flanşlarda; hat basıncı sızdırmazlığı güçlendirir |
| BX | Basınç enerjili, kapalı kanal | API 6BX, çok yüksek basınç (10.000 psi üzeri) |
Aynı kanal ölçüsünde oval ve oktagon ring birbirinin yerine kullanılabilir, ancak oktagon daha iyi sızdırmazlık verir. RX ve BX kendi flanş tipleriyle birlikte kullanılır, birbirinin yerine geçmez.
Kanal bakımı sızdırmazlığın kendisidir
Kanal yüzeyi çizilirse sızdırmazlık kaybolur. Bu yüzden:
- Kanal her söküm sonrası temizlenir ve gözle kontrol edilir
- Ring bir kez kullanılır; sökülen ring yeniden takılmaz
- Sert fırça veya zımpara kullanılmaz
- Nakliye ve depolamada kanal koruyucu kapakla korunur
Malzeme seçimi
Ring malzemesi, hat malzemesine ve servise göre seçilir: yumuşak demir, düşük karbonlu çelik, 304, 316, duplex veya Inconel. Sülfürlü serviste NACE MR0175 sertlik sınırları ring için de geçerlidir. Ring sertliği daima flanştan düşük olmalıdır.
Sipariş ederken
Çap, basınç sınıfı, flanş standardı, ring numarası (R 45, R 46 gibi), ring malzemesi ve sertlik gereksinimi belirtilmelidir. Yüzey formu için flanş yüzey tipleri, conta seçimi için flanş contası nasıl seçilir yazılarımız yol gösterir.
Ring conta ve flanşı birlikte tedarik ediyoruz; listenizi teklif formundan gönderebilirsiniz.
Sık sorulanlar
Oval ring ile oktagon ring aynı kanala girer mi?
Evet, aynı ring numarasında ikisi de kullanılabilir. Oktagon kesit daha iyi temas ve sızdırmazlık sağlar.
RTJ ring tekrar kullanılabilir mi?
Hayır. Sıkma sırasında kalıcı olarak deforme olur; sökülen ring yenisiyle değiştirilir.
RTJ hangi sınıftan itibaren gerekir?
Genellikle 600# ve üzerinde şartname tarafından istenir; yüksek sıcaklık ve gaz servislerinde daha düşük sınıflarda da görülebilir.
