Spiral sarımlı contanın ölçüsü serbest seçilmez; bağlanacağı flanşın standardı ve basınç sınıfı ölçüyü zaten belirler. Sipariş listesinde çap ve sınıf doğru yazıldığında geri kalanı standarttan çıkar.

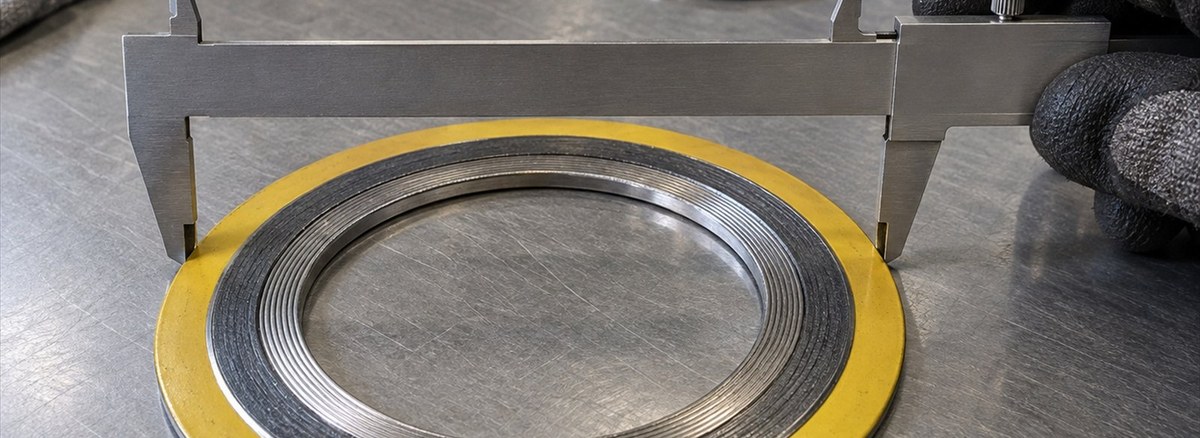

Bir contayı tanımlayan dört ölçü
| Ölçü | Ne belirler |
|---|---|
| Sarımın iç çapı | Akışkana bakan kenar; iç ring varsa onunla örtüşür |
| Sarımın dış çapı | Sızdırmazlık bandının dış sınırı |
| İç ring iç çapı | Boru iç çapına yakın olmalı, akışa girmemeli |
| Dış ring dış çapı | Flanş cıvata deliklerinin iç sınırına oturur |
Dış ring, contayı cıvatalar arasında merkezler; bu yüzden dış çapı flanşın cıvata delik dairesine göre belirlenir. Sarım kalınlığı ise ayrı bir parametredir ve çapa göre seçilir.
Hangi standart hangi flanşa
- ASME B16.20: ASME B16.5 flanşlar için ½"–24", Class 150–2500. B16.47 Series A ve Series B için 26"–60".
- EN 1514-2 / EN 12560-2: EN 1092-1 ve EN 1759-1 flanşlar için, PN ve DN sistemiyle.
- GOST R 52376: GOST 12815 flanşlar için.
- BS 3381: BS 1560 flanşlar için.
Flanş hangi standarda göreyse conta da o aileden seçilir. Aynı nominal çapta ASME ve EN conta ölçüleri farklıdır; karıştırıldığında conta ya cıvatalara değer ya da akışa girer.
CG, CGI ve diğer kodlar
Piyasada tip kodları kısaltmayla anılır:
- R: Yalnızca sızdırmazlık elemanı, ringsiz
- CG: Dış (merkezleme) ringli
- CGI: İç ve dış ringli
- RIR: Yalnızca iç ringli
Teklif listesinde bu kodun yazılması, tipin yanlış anlaşılmasını önler. Tip seçimi flanş yüzey formuna bağlıdır; ayrıntı için teknik veriler ve tip seçimi yazımıza bakabilirsiniz.
Özel ölçüler
Isı değiştirici kapakları, el deliği kapakları ve standart dışı ekipman bağlantıları için yuvarlak olmayan contalar üretilir: oval, eliptik ve çubuklu (bar) tipler. Bunlar ölçü tablosundan çıkmaz; kesit ve ölçü çizimi üzerinden üretilir.
Sipariş listesinde ne yazmalı
Tek satırda şunlar bulunmalıdır: standart (ASME B16.20 gibi), nominal çap, basınç sınıfı, tip kodu (CG/CGI), sarım malzemesi, dolgu malzemesi, iç ve dış ring malzemesi, kalınlık (standart dışıysa) ve adet.
Örnek: *ASME B16.20, 6", Class 300, CGI, 316L sarım / grafit dolgu, 316L iç ring, karbon çeliği dış ring — 12 adet.*
Ölçü listenizi bu ayrıntıyla gönderin: teklif formu. Ürün grubumuz için conta sayfamıza bakabilirsiniz.
Sık sorulanlar
Conta ölçüsü flanş ölçüsüyle aynı mı?
Hayır. Conta ölçüleri flanşın standardı ve basınç sınıfına göre standartta tanımlıdır; çap ve sınıf verildiğinde ölçü kendiliğinden belirlenir.
CG ile CGI farkı nedir?
CG yalnızca dış ringli, CGI ise iç ve dış ringli contayı belirtir.
Standart dışı ölçü üretilebilir mi?
Evet. Oval, eliptik ve özel kesitli contalar çizim üzerinden üretilir.
