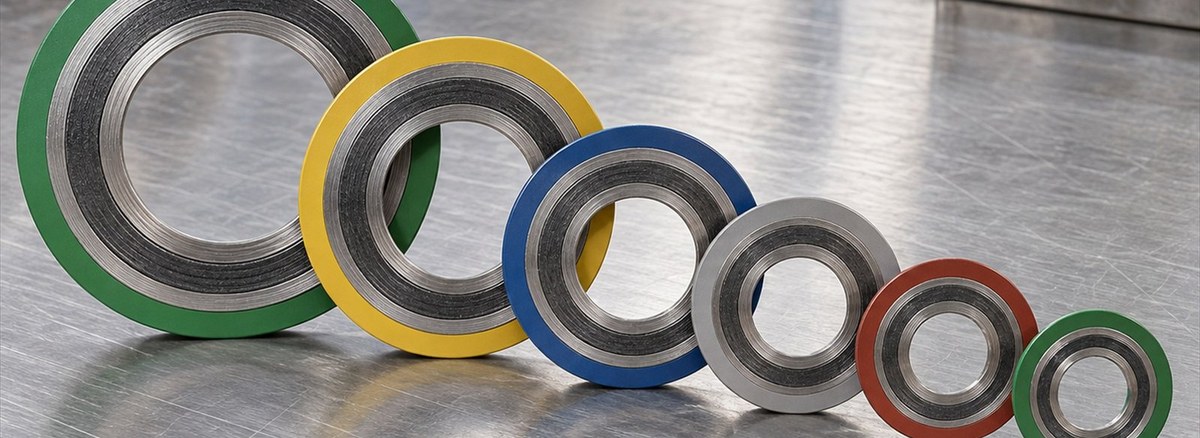

Spiral sarımlı contanın yapısını ve renk kodlarını ayrı bir yazıda ele almıştık. Burada teklif ve montaj sırasında gereken sayısal veriler var: tip seçimi, kalınlık, malzeme sınırları ve sıkma gerilmesi.
Çalışma aralığı
Spiral sarımlı conta, basınç ve sıcaklığın dalgalandığı servisler için tasarlanmıştır. V profilli metal şerit yaylanma sağlar, yumuşak dolgu ise sızdırmazlığı üstlenir.
- Basınç: 250 bara kadar
- Sıcaklık: −200 °C'den +550 °C'ye; özel malzemelerle +1100 °C'ye kadar
- Flanş yüzeyi: yükseltilmiş yüzey (RF), erkek-dişi ve yiv-set bağlantılar
- Sökülebilirlik: yapışmaz, servis sonrası flanş yüzeyine zarar vermeden çıkar
Dört farklı tip
- Sadece sızdırmazlık elemanı: Ring yoktur. Yiv-set ve özel bağlantılarda, contanın yanal olarak zaten tutulduğu yerlerde kullanılır.
- Dış ringli: Dış ring contayı flanşta merkezler ve fazla sıkışmayı sınırlar. Yükseltilmiş yüzeyli (RF) flanşların standart çözümüdür.
- İç ringli: Erkek-dişi yüzeylerde kullanılır; sarımı içten destekleyerek burkulmayı önler.
- İç ve dış ringli: Proses hatlarının tam takımıdır. Yüksek basınç sınıflarında ve PTFE dolgulu contalarda standarttır.
Standartlar
| Flanş standardı | Conta standardı |
|---|---|
| EN 1092-1, EN 1759-1 | EN 1514-2, EN 12560-2 |
| ASME B16.5 (Class 150–2500, ½"–24") | ASME B16.20 |
| ASME B16.47 Series A (MSS SP-44), 26"–60" | ASME B16.20 |
| ASME B16.47 Series B (API 605), 26"–60" | ASME B16.20 |
| GOST 12815 | GOST R 52376, OST 26.260.454 |
| BS 1560 | BS 3381 |
CIS projelerinde GOST, Avrupa projelerinde EN, Orta Doğu ve Amerika projelerinde ASME karşımıza çıkar. Flanş hangi standarda göreyse conta da o aileden seçilir.
Kalınlık seçimi
Sızdırmazlık elemanı kalınlığı (t1) çapa göre belirlenir; dış ring kalınlığı (t2) ve montaj sonrası kalan kalınlık buna bağlıdır.
| Sızdırmazlık elemanı t1 (mm) | Tolerans (mm) | Çap aralığı D (mm) | b max (mm) | Dış ring t2 (mm) | Montaj sonrası önerilen (mm) |
|---|---|---|---|---|---|
| 7,2 | +0,35 | 100 – 2800 | 33 | 5 | 5,3 – 5,6 |
| 6,4 | +0,3 | 100 – 1600 / 1601 – 3200 | 30 / 25 | 4 | 4,7 – 4,9 |
| 4,8 (standart) | +0,3 | 15 – 630 / 631 – 1600 / 1601 – 2000 | 35 / 30 / 20 | 3 | 3,2 – 3,4 |
| 3,5 | +0,25 | 15 – 1000 | 25 | 2 | 2,3 – 2,5 |
| 3,2 | +0,25 | 15 – 600 | 20 | 2 | 2,3 – 2,5 |
| 2,5 | +0,25 | 15 – 500 | 10 | 1,5 | 1,8 – 2,0 |
Standart kalınlık 4,8 mm'dir; ASME B16.5 ve EN flanşların büyük çoğunluğunda bu kalınlık kullanılır. Montaj sonrası kalınlık sütunu, contanın doğru sıkıldığını kontrol etmenin pratik yoludur.
Sarım malzemeleri ve sıcaklık sınırları
| Malzeme | AISI / ASTM | DIN malzeme no. | Sıcaklık aralığı |
|---|---|---|---|
| Karbon çeliği | – | 1.0038 | −40 / +500 °C |
| Paslanmaz 304 | 304 | 1.4301 | −250 / +550 °C |
| Paslanmaz 304L | 304L | 1.4306 | −250 / +550 °C |
| Paslanmaz 321 | 321 | 1.4541 | −250 / +550 °C |
| Paslanmaz 309 | 309 | 1.4828 | −100 / +1000 °C |
| Paslanmaz 316 | 316 | 1.4401 | −100 / +550 °C |
| Paslanmaz 316Ti | 316Ti | 1.4571 | −100 / +550 °C |
| Paslanmaz 316L | 316L | 1.4404 | −100 / +550 °C |
Dolgu malzemeleri
| Dolgu | Sıcaklık aralığı | pH | Kullanım | Renk kodu |
|---|---|---|---|---|
| Grafit | −200 / +550 °C | 0 – 14 | Agresif akışkanlar, genel proses | Gri |
| PTFE | −200 / +250 °C | 0 – 14 | Kimyasal direnç gereken servisler | Beyaz |
| Seramik | −200 / +1100 °C | – | Çok yüksek sıcaklık | Açık yeşil |
| Mika | −200 / +1000 °C | – | Yüksek sıcaklık | Pembe |
Sıkma gerilmesi (Q)
Conta ancak yeterli yüzey basıncı altında sızdırmaz. Aşağıdaki değerler +20 °C için N/mm² cinsindendir. "Tek taraftan destekli" sütunu yalnızca dış ringli, "iki taraftan destekli" ise iç ve dış ringli contaları ifade eder.
| Dolgu | Tek taraftan destekli (min / önerilen / maks) | İki taraftan destekli (min / önerilen / maks) |
|---|---|---|
| Grafit | 50 / 90 / 180 | 50 / 122 / 300 |
| PTFE | 50 / 80 / 130 | 50 / 110 / 250 |
| Seramik | 60 / 90 / 150 | 70 / 120 / 300 |
Bu tablo, cıvata torku hesaplanırken çıkış noktasıdır: gereken yüzey basıncı, conta alanıyla çarpılarak toplam cıvata yükü bulunur. Tork hesabı için flanş cıvata tork değerleri yazımıza bakabilirsiniz.
Flanş yüzey pürüzlülüğü
Spiral sarımlı conta için önerilen yüzey pürüzlülüğü Ra 3,2 – 12,5 µm aralığındadır. Daha parlak yüzeyde conta tutunamaz, daha kaba yüzeyde kaçak yolu kalır. Ayrıntı: flanş yüzey pürüzlülüğü.
Özel imalat
Yuvarlak dışındaki geometriler de üretilebilir: oval ve eliptik contalar, ısı değiştirici kapakları için çubuklu (bar) tipler. Bu tip contalar çizim üzerinden üretilir; teklif için kesit ve ölçü çizimi gerekir.
Kalem listenizi ölçü, basınç sınıfı, sarım ve dolgu malzemesiyle birlikte gönderin: teklif formu. Ürün grubumuz için conta sayfamıza bakabilirsiniz.
Sık sorulanlar
Standart conta kalınlığı kaç mm?
Yaygın kullanım 4,8 mm'dir; büyük çaplarda 6,4 ve 7,2 mm, küçük çaplarda 3,2 ve 2,5 mm kalınlıklar tercih edilir.
Hangi dolgu hangi sıcaklığa dayanır?
Grafit +550 °C, PTFE +250 °C, mika +1000 °C, seramik +1100 °C'ye kadar kullanılır.
Sıkma gerilmesi neden önemli?
Conta ancak yeterli yüzey basıncında sızdırmaz. Gereken değer conta alanıyla çarpılarak cıvata yükü ve tork hesaplanır.
Erkek-dişi flanşta hangi tip kullanılır?
Dış ringe gerek yoktur; iç ringli tip kullanılır, çünkü conta yanal olarak yuvada zaten tutulur.
