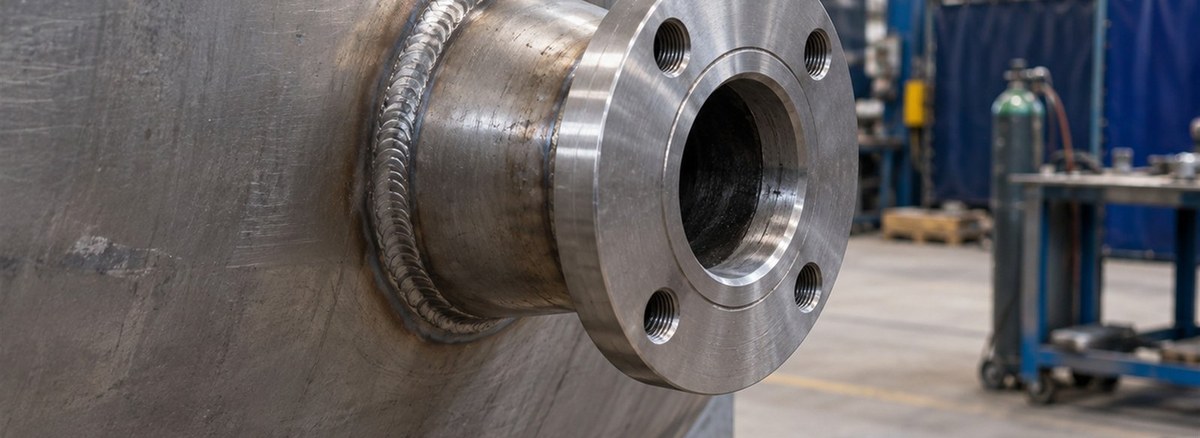

Studding outlet, bir tarafı kap ya da boru yüzeyine kaynaklanan, diğer tarafı dişli deliklerle donatılmış flanş biçimindeki bir bağlantı elemanıdır. Klasik flanşta olduğu gibi delikler boydan boya değildir; saplamalar gövdeye vidalanır.
Nerede kullanılır
- Basınçlı kap ve tank üzerindeki manhol ve nozul bağlantıları
- Büyük çaplı hatlarda dal çıkışları
- Isı değiştirici gövdelerinde bağlantı noktaları
- Yer kısıtı olan, kısa boyun istenen bağlantılar
Avantajı, ayrı bir nozul borusuna ihtiyaç duymamasıdır: parça doğrudan kap cidarına kaynaklanır, bağlantı kısa ve rijit olur.
Düz tabanlı ve radüslü tip
- Düz tabanlı (flat bottom): Alt yüzey düzdür; düz yüzeylere veya büyük çaplı kaplara uygundur. En yaygın tiptir.
- Radüslü arka (radius back): Alt yüzey, kaplandığı silindirin eğriliğine göre işlenmiştir. Küçük çaplı kaplarda ve yüksek basınçta, kaynak ağzının her noktada eşit oturması için tercih edilir. İşleme ek maliyet getirir, ancak kaynak kalitesini ve gerilme dağılımını iyileştirir.
Sipariş ederken
Bu parçalar çoğunlukla projeye özel üretilir. Gereken bilgiler:
- Flanş ölçüsü, basınç sınıfı ve yüzey formu
- Kaynaklanacak yüzeyin çapı ve eğrilik yarıçapı (radüslü tipte)
- Diş ölçüsü, diş derinliği ve delik sayısı
- Malzeme kalitesi ve sertifika sınıfı
- Gerekiyorsa kaynak ağzı formu
Diş derinliği önemlidir: saplamanın tam diş boyunca kavraması gerekir, aksi halde bağlantı hesaplanan yükü taşıyamaz.
Kap ve ekipman imalatı kapsamımız için hizmetler sayfamıza bakabilir, ölçü bilgileriyle teklif formundan ulaşabilirsiniz.
Sık sorulanlar
Studding outlet ile normal flanş farkı nedir?
Delikler boydan boya değil dişlidir; parça doğrudan kap veya boru yüzeyine kaynaklanır ve ayrı nozul borusu gerekmez.
Radüslü arka neden tercih edilir?
Küçük çaplı kaplarda kaynak ağzının her noktada eşit oturmasını sağlar, gerilme dağılımını iyileştirir.
Stoktan bulunur mu?
Genellikle projeye özel üretilir; ölçü ve basınç bilgisiyle termin verilir.
