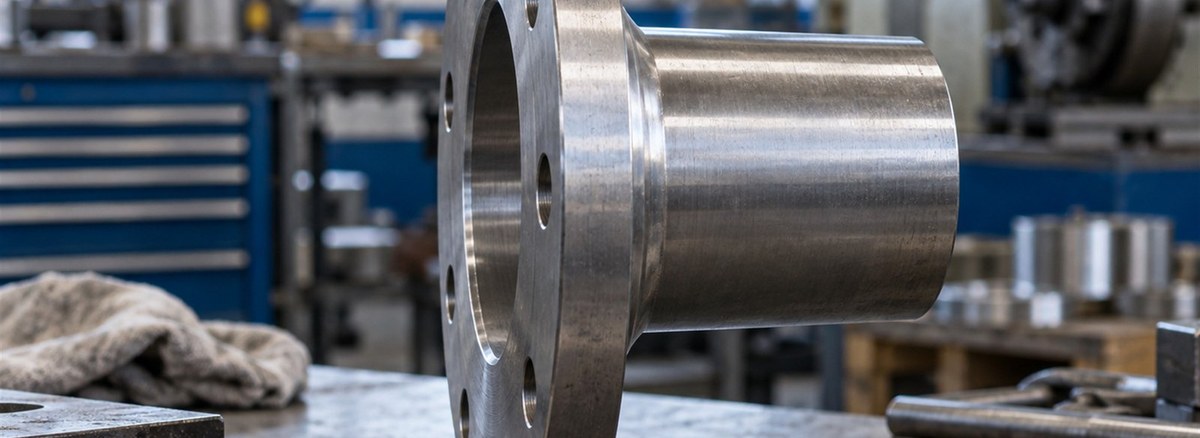

Uzun kaynak boyunlu flanş (long weld neck, LWN), standart kaynak boyunlu flanşın boynu uzatılmış hâlidir. Bu uzatma, parçayı bir flanştan çok kısa bir nozul gövdesine dönüştürür.
Standart WN'den farkı
Standart WN flanşın boynu, boru ile kaynak arasında kademeli geçiş sağlar. LWN flanşta ise boyun, bir boru parçası boyunda uzatılmıştır ve iç çap çoğu zaman tam gövde kalınlığından işlenir. Böylece:
- Kaynak sayısı azalır; nozul tek parçadan oluşur
- Kap cidarına doğrudan bağlanabilir
- Yüksek basınçta gerilme dağılımı iyileşir
- Boyun iç çapı, hat şemasından bağımsız olarak işlenebilir
Nerede kullanılır
- Basınçlı kap ve tank nozulları: Kap duvarına kaynaklanan tek parça nozul
- Yüksek basınçlı hatlar: Class 900 ve üzerinde gerilme yığılmasını azaltmak için
- Orifice ölçüm setleri: Basınç alma delikleri için yeterli et kalınlığı sağlar
- Kompresör ve pompa bağlantıları: Titreşimin yüksek olduğu noktalarda
Sipariş ederken
Standart WN flanştan farklı olarak üç ek bilgi gerekir: boyun uzunluğu, boyun iç çapı (hat şemasına göre mi yoksa özel mi) ve dış çap profili. Bunlar belirtilmezse üretici varsayım yapar ve parça kap tasarımına uymaz.
Ayrıca malzeme kalitesi, basınç sınıfı, yüzey formu ve sertifika sınıfı standart flanşta olduğu gibi yazılmalıdır. LWN flanşlar çoğunlukla stoktan değil üretimden karşılanır; termin planlamasında bunu hesaba katın.
Kap ve ekipman tarafındaki imalat kapsamımız için hizmetler sayfamıza, ölçü tabloları için flanş sayfamıza bakabilirsiniz.
Sık sorulanlar
LWN flanş ile nozul aynı şey mi?
LWN flanş, kısa bir nozul gövdesi işlevi görür; kap cidarına doğrudan kaynaklanarak ayrı boru parçası ihtiyacını ortadan kaldırır.
Boyun iç çapı neye göre belirlenir?
Hat şemasına göre ya da proje tasarımına göre özel olarak işlenir; sipariş listesinde belirtilmelidir.
Stoktan bulunur mu?
Yaygın ölçülerde bulunabilir, ancak çoğu kombinasyon projeye özel üretilir.
