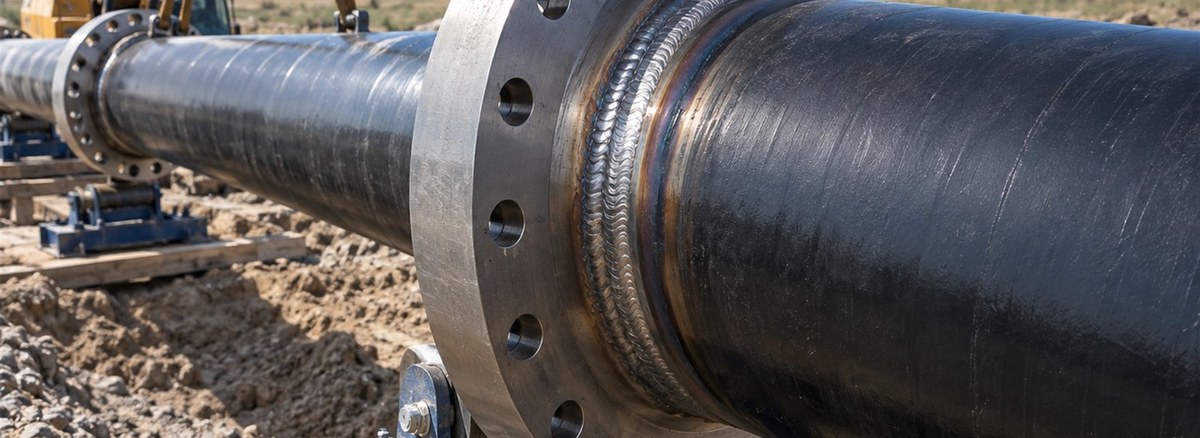

Yüksek Dayanımlı Çelik Flanşlar: A694 Sınıfları

Boru hattı projelerinde flanş malzemesi olarak A105 değil, A694 F52 ya da F65 istenir. Sebep basittir: flanşın, bağlandığı borunun dayanımına yetişmesi gerekir.

Neden gerekli

İletim hatlarında API 5L X52, X60, X65 gibi yüksek dayanımlı boru sınıfları kullanılır. Bu boruların akma dayanımı, standart karbon çeliğinin belirgin şekilde üzerindedir. Flanş tarafında A105 kullanılırsa bağlantı, hattın zayıf halkası hâline gelir.

A694 sınıfları bu boşluğu kapatır. Gösterimdeki sayı, minimum akma dayanımını ksi cinsinden verir:

Dayanım artışı bedava değil

Yüksek dayanım, kimyasal bileşim ve ısıl işlemle sağlanır. Bunun üç sonucu vardır:

• Kaynak daha hassastır. Ön ısıtma ve ısı girdisi kontrolü gerekir; yanlış uygulama sertlik artışına yol açar.
• Sertlik sınırı önemlidir. Sülfürlü serviste NACE MR0175 sınırları bu sınıflarda daha kolay zorlanır.
• Isıl işlem kaydı istenir. Sertifikada bu kaydın bulunması gerekir.

Nerede kullanılır

Doğalgaz ve petrol iletim hatları, istasyon giriş-çıkışları, pig istasyonları ve yüksek basınçlı saha toplama hatları. Büyük çaplarda genellikle MSS SP-44 veya ASME B16.47 Series A ölçülerinde üretilir.

Sipariş ederken

Boru sınıfını ve flanş sınıfını birlikte yazın: "API 5L X60 boruya uygun, MSS SP-44, A694 F60" gibi. Sülfürlü servis varsa NACE uyumu ve sertlik raporu talep edin.

Büyük çap ayrıntıları için ASME B16.47 ve MSS SP-44 yazımıza bakabilir, listenizi teklif formundan gönderebilirsiniz.

Sık sorulanlar

A694 F52'deki 52 ne anlama gelir?
Minimum akma dayanımının ksi cinsinden değeridir; yaklaşık 360 MPa'ya karşılık gelir.

A105 yerine A694 kullanılabilir mi?
Kullanılabilir, ancak tersi geçerli değildir. Yüksek dayanımlı boruya A105 flanş bağlanması bağlantıyı zayıflatır.

Kaynakta neye dikkat edilmeli?
Ön ısıtma ve ısı girdisi kontrolü gerekir; sertlik artışı özellikle sülfürlü serviste sorun yaratır.
