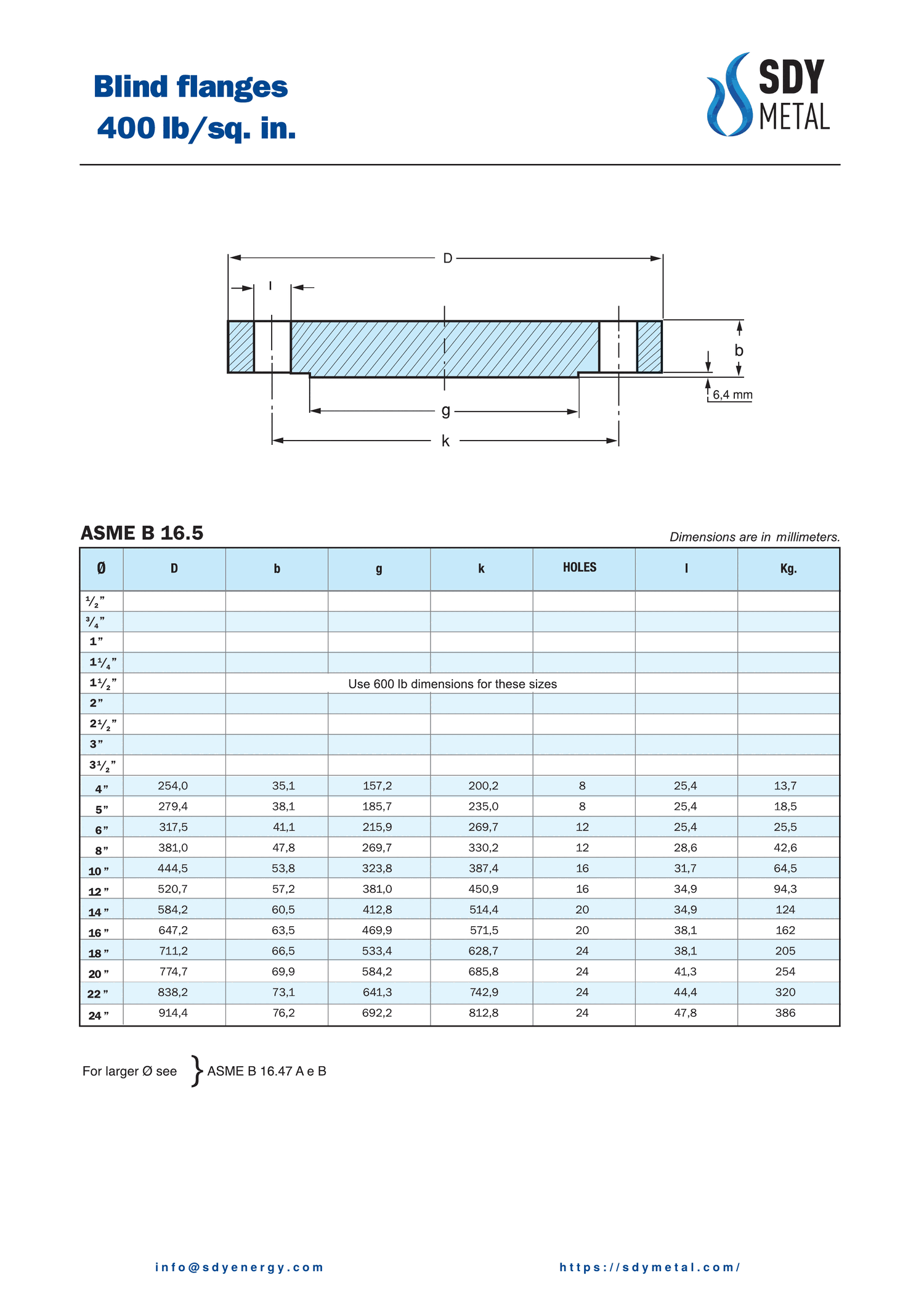

ASME B16.5 · Class 400
ASME B16.5 standardında üretilen kör flanş, Class 400 basınç sınıfında boru hatlarının flanş bağlantılarında kullanılır. Karbon çelik, paslanmaz ve alaşımlı kalitelerde, stoktan ve projeye özel olarak tedarik edilir.
Piyasada 400 libre olarak da anılır; ASME ve ANSI B16.5 aynı ölçü tablosunu kullanır.
| Ürün tipi | Kör Flanş |
|---|---|
| Standart | ASME B16.5 |
| Basınç sınıfı | Class 400 |
| Ölçü aralığı | 1/2" – 24" |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 |
| Yüzey formu | RF / FF / RTJ |
| Sertifika | EN 10204 3.1 / 3.2 |
Seçim ve sipariş notu
Kör flanş, ortasında akış deliği bulunmayan dolu gövdeli flanştır; hattı tamamen kapatır. Hat sonlandırma, bakım izolasyonu, basınç testi ve yedek çıkışların kapatılmasında kullanılır.
Basınç tüm yüzeye etki ettiği için aynı çap ve sınıftaki diğer tiplerden kalındır; saplama boyu da bu nedenle farklı hesaplanır. Class 400, 300# ile 600# arasında geçiş sınıfıdır ve yüzey yüksekliği 6,4 mm'ye çıkar; karşı flanşla conta uyumu bu nedenle kontrol edilmelidir. Ayrıntı için kör flanş nedir, nerede kullanılır yazımıza bakabilirsiniz.
