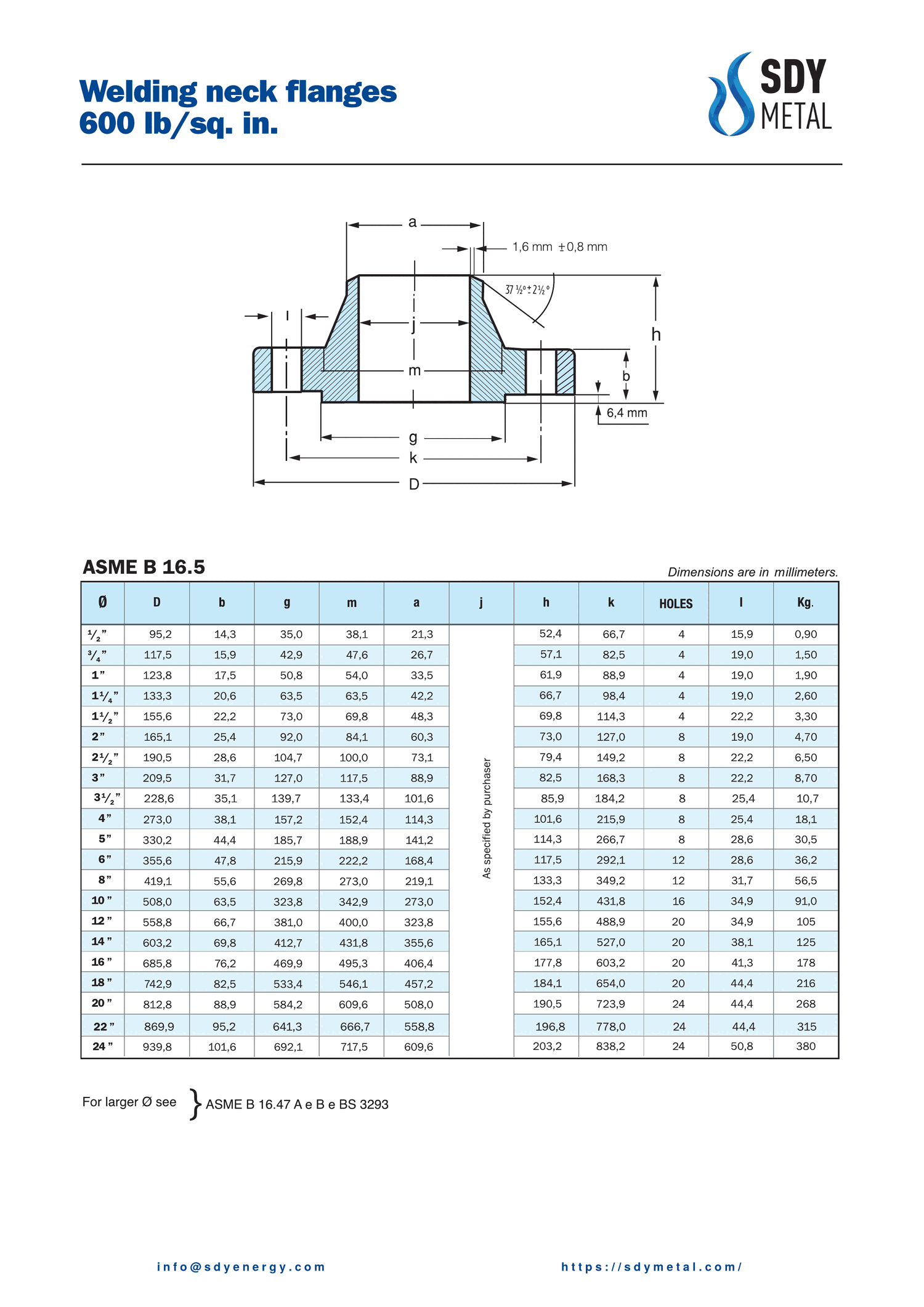

ASME B16.5 · Class 600
ASME B16.5 standardında üretilen welding neck flanş, Class 600 basınç sınıfında boru hatlarının flanş bağlantılarında kullanılır. Karbon çelik, paslanmaz ve alaşımlı kalitelerde, stoktan ve projeye özel olarak tedarik edilir.
Piyasada 600 libre olarak da anılır; ASME ve ANSI B16.5 aynı ölçü tablosunu kullanır.
| Ürün tipi | Welding Neck Flanş |
|---|---|
| Standart | ASME B16.5 |
| Basınç sınıfı | Class 600 |
| Ölçü aralığı | 1/2" – 24" |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 |
| Yüzey formu | RF / FF / RTJ |
| Sertifika | EN 10204 3.1 / 3.2 |
Seçim ve sipariş notu
Kaynak boyunlu flanşta boru, konik boynun ucuna alın kaynağıyla birleşir. Gerilme boyun boyunca kademeli azaldığı için yüksek basınç, yüksek sıcaklık ve titreşimli hatların standart tercihidir. Kaynak tek parçadır ve tam radyografi yapılabilir.
Boyun iç çapı boru şemasına göre işlendiğinden sipariş listesinde şema (SCH) mutlaka belirtilmelidir. Class 600 ve üzeri sınıflarda RTJ yüzey formu sık istenir; conta ve saplama seçimi de bu forma göre yapılmalıdır. Ayrıntı için kaynak boyunlu mu, slip-on mu yazımıza bakabilirsiniz.
