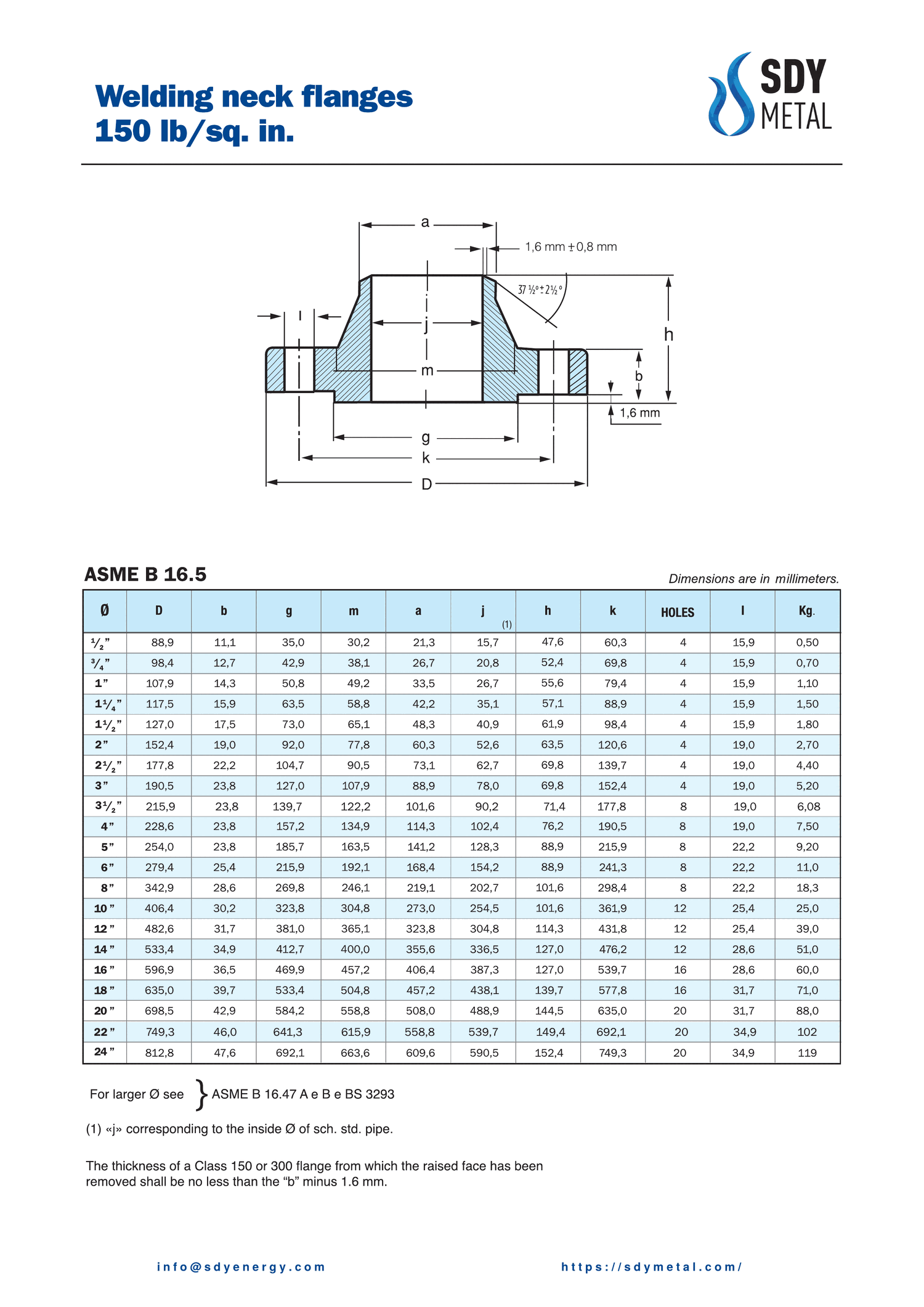

ASME B16.5 · Class 150
ASME B16.5 standardında üretilen welding neck flanş, Class 150 basınç sınıfında boru hatlarının flanş bağlantılarında kullanılır. Karbon çelik, paslanmaz ve alaşımlı kalitelerde, stoktan ve projeye özel olarak tedarik edilir.
Piyasada 150 libre olarak da anılır; ASME ve ANSI B16.5 aynı ölçü tablosunu kullanır.
| Ürün tipi | Welding Neck Flanş |
|---|---|
| Standart | ASME B16.5 |
| Basınç sınıfı | Class 150 |
| Ölçü aralığı | 1/2" – 24" |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 |
| Yüzey formu | RF / FF / RTJ |
| Sertifika | EN 10204 3.1 / 3.2 |
Seçim ve sipariş notu
Kaynak boyunlu flanşta boru, konik boynun ucuna alın kaynağıyla birleşir. Gerilme boyun boyunca kademeli azaldığı için yüksek basınç, yüksek sıcaklık ve titreşimli hatların standart tercihidir. Kaynak tek parçadır ve tam radyografi yapılabilir.
Boyun iç çapı boru şemasına göre işlendiğinden sipariş listesinde şema (SCH) mutlaka belirtilmelidir. Class 150, ortam sıcaklığında yaklaşık 19 bar taşır ve sıcaklık arttıkça bu değer belirgin şekilde düşer. Genel servis hatlarının en yaygın sınıfıdır. Ayrıntı için kaynak boyunlu mu, slip-on mu yazımıza bakabilirsiniz.
