Flanş bağlantısı basit görünür: iki parça, bir conta, birkaç cıvata. Sahadaki kaçakların çoğu da tam bu basitlik varsayımından çıkar. Aşağıdaki beş kural, ilk montajda en sık yapılan hataları kapsar.
1. Doğru parçayı doğru boruyla eşleştirin
Kaynak boyunlu flanşta boynun iç çapı, boru şemasına göre işlenir. SCH 40 boruya SCH 80 boyunlu flanş takıldığında kaynak ağzında cidar farkı oluşur ve muayene kabul etmez. Sipariş ve teslim alma aşamasında çap, sınıf, malzeme ve şema birlikte kontrol edilmelidir.
2. Hizalamayı zorla düzeltmeyin
İki flanş arasındaki paralellik ve eksen kaçıklığı cıvatayı sıkarak kapatılmaz. Zorla çekilen bağlantı, hem contayı tek taraflı ezer hem de boruya kalıcı gerilme bindirir. Kaçıklık varsa hat askısı veya boru ucu düzeltilir, cıvata değil.
3. Conta yüzeyini ve yerleşimini kontrol edin
- Yüzeyde eski conta kalıntısı, çapak ve radyal çizik olmamalı
- Conta kuru takılmalı, merkezlenmiş olmalı
- Yüzey tipi ile conta tipi uyuşmalı: RF yüzeye spiral sarımlı, FF yüzeye tam yüzey conta, RTJ kanala metal ring
- Conta bir kez kullanılır; sökülen bağlantıya yenisi konur
4. Torku sırayla ve kademeli verin

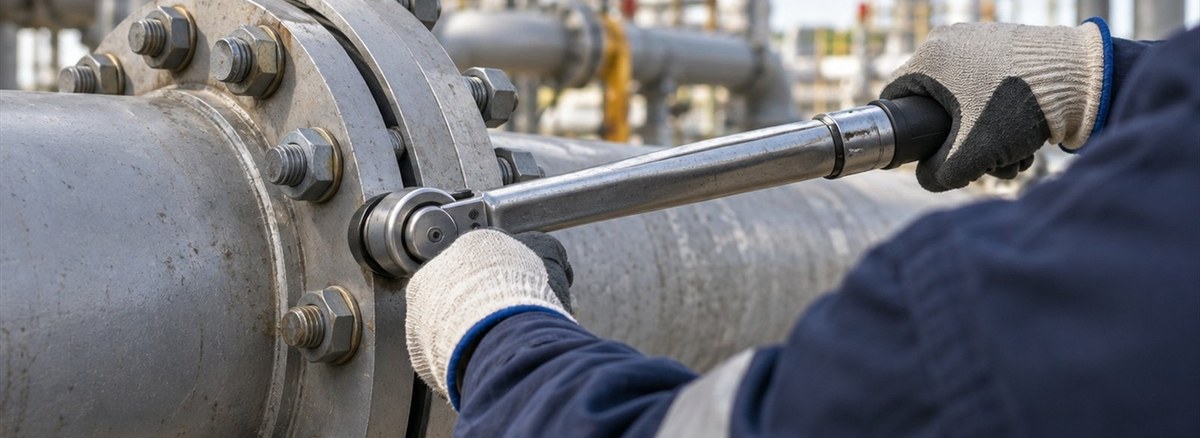

Cıvatalar yıldız (çapraz) sırayla, en az üç kademede sıkılır: hedef torkun yaklaşık %30'u, %60'ı ve tamamı. Son turda bir kez de saat yönünde tur atılır. Tek seferde tam tork vermek contayı düzensiz ezer ve kaçağa yol açar.
| Kademe | Tork | Amaç |
|---|---|---|
| 1 | ≈%30 | Contayı oturtmak |
| 2 | ≈%60 | Yükü dengelemek |
| 3 | %100 | Sızdırmazlık yükü |
| 4 | %100, sıralı tur | Gevşeyen cıvatayı yakalamak |
5. İlk ısınmadan sonra kontrol edin
Isınıp soğuyan hatlarda conta oturur ve cıvatalarda yük kaybı olur. İlk çalışma sonrası tork kontrolü, ilerideki kaçakların büyük kısmını önler. Yüksek sıcaklık hatlarında bu kontrol montaj planının parçası olmalıdır.
Bonus: saplama boyunu doğru hesaplayın
Kör flanş, izolasyon seti veya kalın conta kullanıldığında saplama boyu değişir. Kısa saplama, somunun diş boyunu tam kapatmamasına yol açar; uzun saplama ise sahada karışıklık yaratır. Set olarak sipariş vermek en pratik çözümdür.
Flanş, conta ve saplama setlerini tek listede çıkaralım: teklif formu.
Sık sorulanlar
Cıvatalar hangi sırayla sıkılır?
Yıldız (çapraz) sırayla ve en az üç kademede. Son kademede bir de sıralı tur atılarak gevşek kalan cıvata yakalanır.
Contaya gres sürmek gerekir mi?
Hayır. Conta kuru takılır; gres ve yapıştırıcı sızdırmazlığı iyileştirmez, kayma riskini artırır.
İlk ısınmadan sonra tork kontrolü şart mı?
Isınıp soğuyan hatlarda evet. Conta oturur ve cıvatalarda yük kaybı olur; kontrol edilmezse kaçak zamanla ortaya çıkar.
