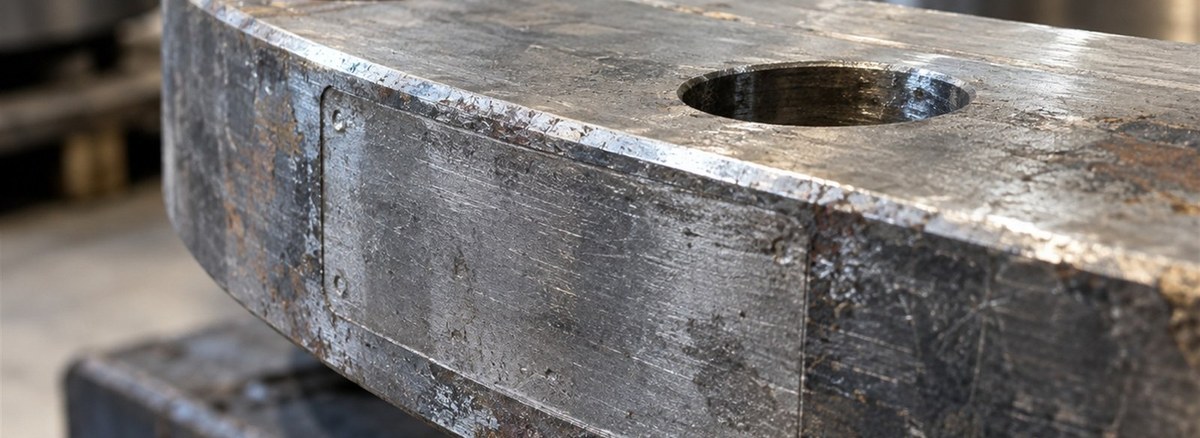

Bir flanşın kenarındaki damgalar rastgele değildir. Standart, hangi bilginin damgalanacağını tanımlar; bu satırlar okunduğunda parça hakkında neredeyse her şey öğrenilir.
Damgada ne yazar
| Damga | Anlamı | Örnek |
|---|---|---|
| Üretici işareti | Üretici adı veya tescilli kısaltması | SDY, ABC |
| Malzeme kalitesi | ASTM sınıfı | A105, F316/F316L, F51 |
| Basınç sınıfı | Class veya PN değeri | 300, 150, PN16 |
| Standart | Ölçü standardı | B16.5, EN 1092-1 |
| Nominal çap | İnç veya DN | 4", DN100 |
| Isı numarası | Döküm/dövme partisi izlenebilirliği | H260815 |
| Ek işaretler | Özel servis veya muayene | NACE, PMI, X |
Çift kalite damgası (örneğin F316/F316L) parçanın her iki standardın kimyasal ve mekanik şartlarını birden sağladığını gösterir. Bu, çoğu projede kabul edilen yaygın bir uygulamadır.
Isı numarası neden önemli
Isı numarası (heat number), parçanın hangi döküm partisinden geldiğini söyler. Malzeme sertifikasındaki numara ile parçanın üzerindeki numara eşleşiyorsa izlenebilirlik sağlanmıştır. Muayene sırasında ilk bakılan şey budur; eşleşmiyorsa sertifika o parçaya ait değildir.
Sertifika sınıfları arasındaki fark için EN 10204 3.1 ile 3.2 farkı yazımıza bakabilirsiniz.
Damgalama yöntemi
Düşük sıcaklık ve sülfürlü servis için üretilen parçalarda damga genellikle düşük gerilmeli (low stress) zımbayla ya da elektrolitik olarak yapılır. Sert zımba, malzemede gerilme yığılması yaratabileceği için bu servislerde tercih edilmez.
Damga okunmuyorsa
Boya, pas veya aşınma damgayı silmiş olabilir. Bu durumda parça ölçülerek tanımlanır: dış çap, cıvata delik dairesi, delik sayısı ve kalınlık, standart tablolarında tek bir satıra denk gelir. Malzeme için PMI gerekir. Ayrıntılı yöntem için işaretsiz flanşı sahada nasıl tanımlarsınız yazımıza bakın.
Belgesiz parça kritik hatta kullanılmamalıdır; ölçü doğrulansa bile izlenebilirlik yoksa muayene kabul etmez.
Stok kalemlerimizde damga ve sertifika eşleşmesi sevkiyat öncesinde kontrol edilir. Listenizi teklif formundan gönderebilirsiniz.
Sık sorulanlar
Flanş üzerindeki "F316/F316L" ne demek?
Parçanın hem F316 hem F316L şartlarını sağladığını gösterir; düşük karbon içeriği kaynak sonrası korozyon direncini korur.
Isı numarası neden sorulur?
Malzeme sertifikasıyla parçanın eşleştirilmesini sağlar. İzlenebilirlik gerektiren projelerde muayenenin ilk kontrol noktasıdır.
Damgası silinmiş flanş kullanılabilir mi?
Kritik hatlarda önerilmez. Ölçü ile sınıf doğrulanabilir, ancak malzeme ve izlenebilirlik belgelenemezse parça reddedilir.
