Depoda ya da sökülen bir hatta damgası okunmayan bir flanş çıktığında iki seçenek vardır: tahmin etmek ya da ölçmek. Tahmin, yanlış basınç sınıfında bir parçanın hatta girmesi demektir. Aşağıdaki sıra, sahada eldeki aletlerle sonuca götürür.

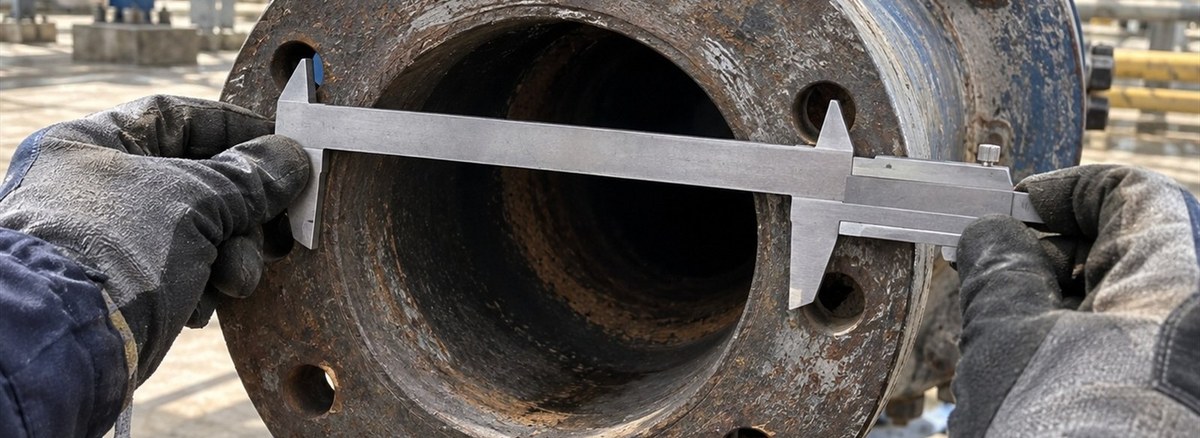

1. Dış çapı ve cıvata delik dairesini ölçün
Flanşın kimliği bu iki ölçüde saklıdır. Dış çap, cıvata delik dairesi (bolt circle), delik sayısı ve delik çapı birlikte alındığında ASME B16.5 veya EN 1092-1 tablolarında tek bir satıra denk gelir. Aynı nominal çapta bile 150# ile 300# flanşın delik dairesi farklıdır; bu yüzden basınç sınıfı da bu ölçüden çıkar.
Ölçüleri karşılaştırmak için flanş ölçü tablolarımızı kullanabilirsiniz.
2. Standardı ayırt edin
ASME ile EN flanşlar karıştırılabilir. Pratik ayrım noktaları:
| Gözlem | ASME B16.5 | EN 1092-1 |
|---|---|---|
| Ölçü sistemi | İnç tabanlı, yuvarlak mm karşılıkları | Metrik, DN tabanlı |
| Delik sayısı | 4, 8, 12, 16 sık | 4, 8, 12, 16 ve ara değerler |
| Sınıf gösterimi | 150#, 300#, 600# | PN6, PN10, PN16, PN40 |
| Yükselti | 150#/300#'de yaklaşık 1,6 mm | Tip B1'de 2 mm |
3. Kalınlığı ve boyun yapısını kontrol edin
Gövde kalınlığı, aynı çapta sınıf arttıkça belirgin şekilde artar. Kaynak boyunlu bir flanşta boynun iç çapı, hangi boru şemasına göre işlendiğini gösterir. Kör flanşta ise kalınlık tek başına sınıfı daraltır.
4. Yüzey tipini belirleyin
Yüzey yükseltilmiş mi (RF), tamamen düz mü (FF), yoksa kanal açılmış mı (RTJ)? Bu, hem conta seçimini hem de karşı flanş uyumunu belirler. Ayrıntı: flanş yüzey tipleri.
5. Malzemeyi doğrulayın
Gözle yapılan tahmin burada yeterli değildir. Uygulanabilecek yöntemler:
- Mıknatıs testi: Karbon çeliği ve ferritik sınıflar mıknatıs tutar, östenitik paslanmaz genelde tutmaz. Bu test sadece kaba bir ayrım verir.
- PMI (taşınabilir spektrometre): Alaşım elementlerini ölçer, F304 ile F316 ayrımını ve P11/P22 gibi krom-molibden sınıflarını güvenle belirler.
- Sertlik ölçümü: Sülfürlü serviste NACE sınırlarının sağlanıp sağlanmadığını gösterir.
Alaşımlı ya da kritik serviste kullanılacak bir parça için PMI raporu olmadan karar vermemek gerekir.
6. Belgesi olmayan parçayı kritik hatta kullanmayın
Ölçüler sınıfı doğrulasa bile ısı numarası izlenebilirliği yoksa, parça ASME B31.3 kapsamındaki bir hatta genelde kabul edilmez. Bu tür kalemler yardımcı hatlarda veya şablon olarak değerlendirilir; basınçlı proses hattına yeni ve sertifikalı parça konur.
Eksik kaleminizin ölçülerini gönderin, stoktan veya üretimden karşılığını çıkaralım: teklif formu.
Sık sorulanlar
Flanşın basınç sınıfını ölçüyle bulabilir miyim?
Evet. Dış çap, cıvata delik dairesi, delik sayısı ve çapı birlikte standart tablosunda tek bir sınıfa denk gelir.
Mıknatıs testi paslanmazı kesin gösterir mi?
Hayır. Soğuk şekillendirilmiş östenitik parçalar kısmen manyetik olabilir; kesin sonuç için PMI gerekir.
Damgası okunmayan flanş kullanılabilir mi?
Kritik ve basınçlı hatlarda önerilmez. İzlenebilirlik belgesi olmayan parça, muayene kapsamında reddedilir.
