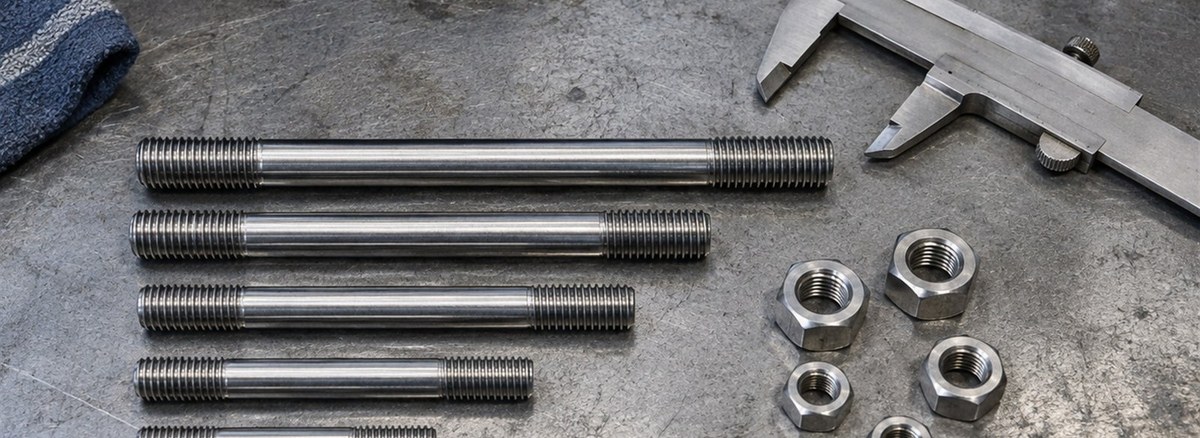

Sahada "yaklaşık" ölçü, sızdıran bir bağlantı ya da dişi sıyrılmış bir somun demektir. Saplama siparişinde üç ölçü birlikte verilmelidir: çap, diş ve boy.
Çap ve diş
Saplama çapı flanşın cıvata delik çapından belirlenir; delik çapından yaklaşık 3 mm küçük saplama standart uygulamadır. Diş tarafında iki sistem vardır:
- UNC (kaba diş): ASME dünyasında 1 inç ve altında yaygın
- 8 UN (sabit adım): 1 1/8 inç ve üzerinde standart
- Metrik (ISO): EN flanşlarda kullanılır
Diş sistemi somunla uyumlu olmalıdır; UNC saplamaya metrik somun takılmaz.
Boy hesabı
Saplama boyu şu kalemlerin toplamına göre belirlenir: birinci flanş kalınlığı + conta kalınlığı + ikinci flanş kalınlığı + iki somun yüksekliği + her iki uçta diş payı. Standart uygulamada uçlarda yaklaşık iki diş boyu fazlalık bırakılır.
Boy hesabını değiştiren durumlar:
| Durum | Etkisi |
|---|---|
| Kör flanş | Diğer tiplerden kalın; boy artar |
| İzolasyon conta seti | Kovan ve pul kalınlığı eklenir |
| Gözlük körleme | Plaka kalınlığı kadar uzar |
| RTJ yüzey | Ring kanal derinliği hesaba girer |
| Pul kullanımı | Her pul kadar ek boy |
Kısa saplamada somun diş boyunu tam kapatmaz ve bağlantı taşıma kapasitesini kaybeder. Uzun saplama ise montaj sırasında karışıklık yaratır.
Malzeme sınıfı
Standart proses hatlarında A193 B7 saplama ile A194 2H somun kullanılır. Yüksek sıcaklıkta B16, düşük sıcaklıkta L7, paslanmaz servislerde B8/B8M sınıfları devreye girer. Sülfürlü serviste NACE MR0175 sertlik sınırı geçerlidir.
Sipariş ederken
Çap, diş sistemi, boy, malzeme sınıfı, kaplama ve adet birlikte yazılmalıdır. Flanş ve conta ile aynı listede sipariş vermek boy hatalarını önler.
Saplama-somun sayfamıza bakabilir, listenizi teklif formundan gönderebilirsiniz. Sıkma sırası için flanş cıvata tork değerleri yazımız yol gösterir.
Sık sorulanlar
Saplama boyu nasıl hesaplanır?
İki flanş kalınlığı, conta kalınlığı, iki somun yüksekliği ve uçlarda bırakılan diş payının toplamıdır.
UNC ile 8 UN farkı nedir?
UNC kaba dişlidir ve 1 inç altında kullanılır; 8 UN sabit adımlıdır ve 1 1/8 inç üzerinde standarttır.
Kör flanşta saplama boyu neden farklı?
Kör flanş diğer tiplerden kalın olduğu için toplam kalınlık ve dolayısıyla gerekli boy artar.
