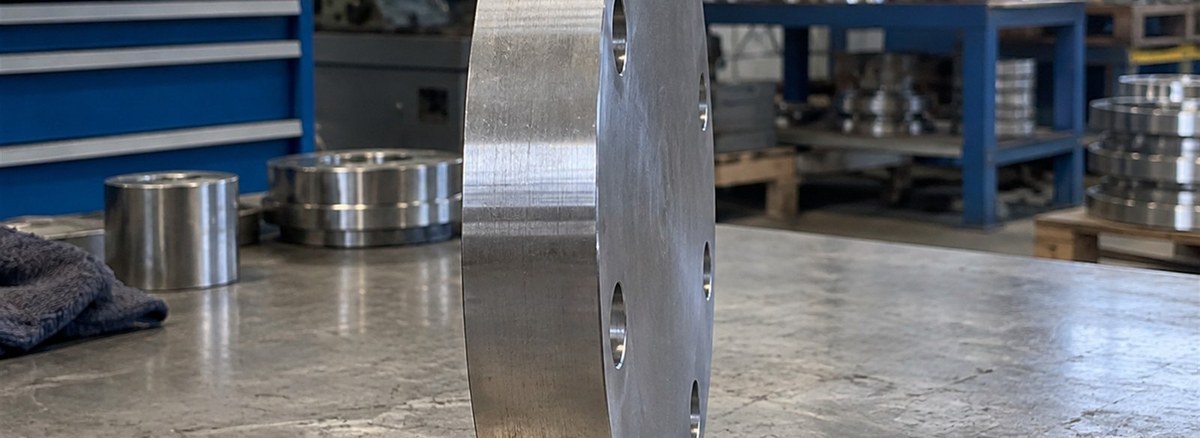

Standart ölçülerdeki kör flanşın kalınlığı tablodan okunur; hesap gerekmez. Hesap, standart dışı ölçülerde, özel imalat kör plakalarda ve körleme elemanlarında gerekir.
Kalınlığı ne belirler
- Tasarım basıncı: Kalınlık basıncın kareköküyle orantılı olarak artar
- Çap: Etkili çap büyüdükçe kalınlık hızla artar
- Malzeme: İzin verilen gerilme, kalite ve sıcaklıkla değişir
- Servis sıcaklığı: Sıcaklık arttıkça izin verilen gerilme düşer
- Korozyon payı: Hesaplanan kalınlığa eklenir
- Conta tipi ve yüzey formu: Cıvata yükü ve etkili çapı etkiler
Hesap yöntemi ASME VIII Div.1 ve ASME B31.3 gibi kurallarda tanımlıdır. Basınç etkisiyle birlikte cıvata sıkma yükünün oluşturduğu eğilme de dikkate alınır; çoğu zaman belirleyici olan bu ikincisidir.
Standart tablo yeterli olduğunda
ASME B16.5 ve B16.47 kör flanşları, ilgili basınç sınıfının tasarım koşulları için zaten hesaplanmıştır. Sınıfın basınç-sıcaklık tablosunda kalan bir serviste ek hesaba gerek yoktur. Malzeme grubu değiştiğinde (örneğin A105 yerine F316) izin verilen basınç değişir, kalınlık değil.
Hesabın gerektiği durumlar
- Gözlük körleme ve sekiz kör plakaları
- Standart dışı çap veya sınıf
- Yüksek sıcaklıkta uzun süreli servis
- Korozyon payı büyük olan hatlar
- Test amaçlı geçici körlemeler
Ölçüsü hesapla belirlenen plakalarda kalınlık arttıkça saplama boyu da artar; bu iki kalem birlikte planlanmalıdır.
Pratik uyarı
Sahada "aynı çaptaki flanşla aynı kalınlıkta olsun" mantığı yanlıştır. Kör flanş, delikli flanştan kalındır; körleme plakası ise ikisinden de farklı çıkabilir. Hesabı yapılmamış ince plaka basınç altında kalıcı olarak bombeleşir ve sızdırır.
Körleme ve kör flanş ihtiyacınızı ölçü ve basınç bilgisiyle gönderin: teklif formu. İlgili yazılar: kör flanş nedir, gözlük körleme ve hat körleri.
Sık sorulanlar
Standart kör flanşta hesap gerekir mi?
Hayır. Sınıfın basınç-sıcaklık tablosunda kalan servislerde standart kalınlık yeterlidir.
Kalınlığı asıl belirleyen nedir?
Çap ve tasarım basıncı; ayrıca cıvata sıkma yükünün oluşturduğu eğilme çoğu zaman belirleyici olur.
Kör plaka ile kör flanş kalınlığı aynı mı?
Hayır. Körleme plakası iki flanş arasına girer ve farklı hesaplanır.
