Flanş yüzeyi ile yüzey pürüzlülüğü iki ayrı şeydir. Biri formu (RF, FF, RTJ), diğeri o formun üzerindeki işleme izini tanımlar. Conta, bu ize tutunarak sızdırmazlık sağlar.

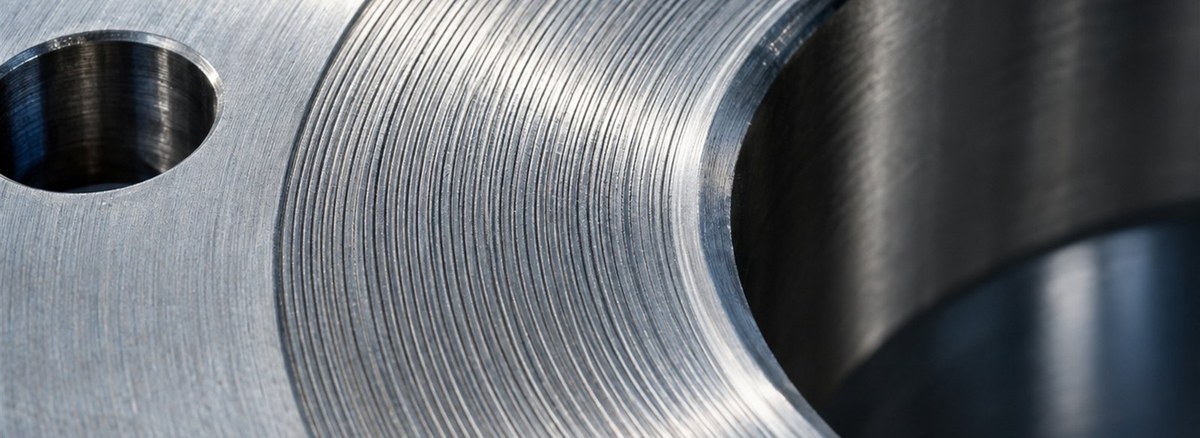

İşleme izi tipleri
- Sarmal (spiral serrated): Tek uçlu kalemle merkezden dışa doğru açılan sürekli sarmal iz. ASME B16.5'in standart tarifi budur ve en yaygın uygulamadır.
- Konsantrik (concentric serrated): Merkezi aynı olan ayrı ayrı daireler halinde iz. Sarmal izin oluşturabileceği kaçak yolunu ortadan kaldırdığı için bazı şartnamelerde istenir.
- Düz (smooth finish): Gözle iz görünmez. Yumuşak ve kaplamalı contalarla, özellikle PTFE kaplı tiplerle kullanılır.
Conta tipine göre Ra aralığı
| Conta | Tipik Ra aralığı | Not |
|---|---|---|
| Spiral sarımlı | 3,2 – 6,3 µm | En yaygın aralık; standart flanş teslimi genelde bu bandadır |
| Kamprofil | 3,2 – 6,3 µm | Grafit tabaka ize gömülür |
| Yumuşak levha conta | 3,2 – 12,5 µm | Daha kaba yüzeyi tolere eder |
| PTFE kaplı conta | 1,6 – 3,2 µm | Daha düz yüzey ister |
| Metal ring (RTJ) | 1,6 µm ve altı | Kanal yüzeyi; iz istenmez |
Fazla parlak yüzeyde conta tutunamaz ve sıcaklıkla kayar. Fazla kaba yüzeyde ise iz dipleri kaçak yolu bırakır.
Sahada nasıl kontrol edilir
En pratik yöntem karşılaştırma bloğudur: standart pürüzlülük numuneleriyle yüzey karşılaştırılır. Daha hassas kontrol için taşınabilir pürüzlülük ölçer kullanılır. Muayene sırasında ayrıca şunlara bakılır: radyal çizik var mı, yüzeyde darbe izi ve çapak var mı, koruyucu kapak nakliye boyunca yerinde kalmış mı.
Radyal çizik, iz derinliğinden bağımsız olarak doğrudan kaçak yoludur; conta değişse bile kapanmaz.
Sipariş ederken
Şartname özel bir işleme izi ya da Ra aralığı istiyorsa bu teklif listesinde yazılmalıdır. Aksi halde parça standart sarmal izle üretilir. Kaplamalı conta kullanılacaksa daha düz yüzey talebi sipariş aşamasında belirtilmelidir.
Yüzey formu için flanş yüzey tipleri, conta seçimi için flanş contası nasıl seçilir yazılarımıza bakabilir, listenizi teklif formundan gönderebilirsiniz.
Sık sorulanlar
Ra değeri nedir?
Yüzeydeki pürüzlerin ortalama sapmasını mikrometre cinsinden veren ölçüdür. Contanın yüzeye tutunma davranışını belirler.
Yüzey çok parlaksa ne olur?
Conta tutunacak iz bulamaz; sıcaklık ve basınç altında kayma ve kaçak riski artar.
Radyal çizik kabul edilebilir mi?
Hayır. Radyal çizik conta altında doğrudan kaçak yolu oluşturur ve yüzeyin yeniden işlenmesi gerekir.
