Bir flanş bağlantısında en ucuz parça contadır, ama kaçakların çoğu ondan kaynaklanır. Doğru seçim dört bilgiyle yapılır: basınç, sıcaklık, akışkan ve flanş yüzeyi.

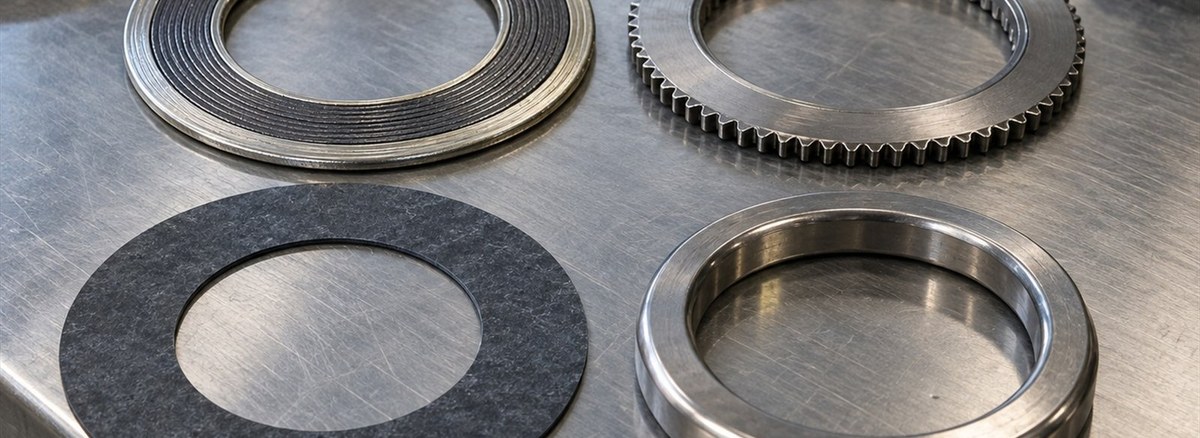

Conta tipleri
- Yumuşak conta (CNAF, PTFE, grafit levha): Düşük basınçlı su, hava ve genel servis hatlarında kullanılır. Ucuzdur, kesilerek üretilebilir. Yüksek sıcaklıkta ve dalgalı basınçta zamanla gevşer.
- Spiral sarımlı conta: Metal şerit ile dolgu malzemesinin sarılmasıyla üretilir. Proses hatlarının standart çözümüdür. Dolgu grafit veya PTFE, sarım malzemesi genelde 304, 316L ya da hat malzemesiyle uyumlu bir sınıftır.
- Kamprofil conta: Yivli metal çekirdek üzerine ince grafit tabaka uygulanır. Sık sökülen ve yüksek sıkma kuvveti uygulanabilen bağlantılarda, özellikle ısı değiştiricilerde tercih edilir.
- Metal ring (RTJ): Yüksek basınçta, kanal açılmış RTJ yüzeylerde kullanılır. Sızdırmazlık metalin kalıcı deformasyonuyla sağlanır.
- İzolasyon conta seti: Katodik korumalı hatlarda elektriksel ayrım için kullanılır; conta gövdesi, kovan ve pullardan oluşur.
Seçimi belirleyen dört bilgi
| Bilgi | Etkisi |
|---|---|
| Basınç sınıfı | 150#'de yumuşak conta yeterli olabilir, 300# ve üzeri genelde spiral sarımlı ister |
| Sıcaklık | 200 °C üzerinde PTFE dolgu yerine grafit dolgu tercih edilir |
| Akışkan | Oksitleyici ortamda grafit uygun değildir; klorürlü ortamda sarım malzemesi 316L veya üzeri seçilir |
| Flanş yüzeyi | RF'te spiral sarımlı ve kamprofil, FF'te tam yüzey yumuşak conta, RTJ'de metal ring |
Spiral sarımlı contada ring kararı
Spiral sarımlı conta iç ve dış ringle birlikte sipariş edilebilir. Dış ring, contanın merkezlenmesini sağlar ve fazla sıkmayı sınırlar. İç ring, yüksek basınçta sarımın içeri doğru dağılmasını önler ve türbülansı azaltır. Vakum, yüksek basınç ve grafit dolgulu uygulamalarda iç ring önerilir. Ayrıntı için spiral sarımlı contada ring seçimi yazımıza bakabilirsiniz.
Montajda dikkat edilecekler
- Eski conta kalıntısı tamamen temizlenmeli, yüzey çizilmemeli
- Conta kuru takılmalı; yapıştırıcı ve gres, sızdırmazlığı iyileştirmez
- Sıkma yıldız sırasıyla ve kademeli torkla yapılmalı
- Isınıp soğuyan hatlarda ilk çalışmadan sonra tork kontrol edilmeli
- Conta tekrar kullanılmamalı; sökülen conta yenisiyle değiştirilmeli
Stok çeşitlerimiz için conta sayfamıza bakabilir, ölçü ve adet listenizi teklif formundan iletebilirsiniz.
Sık sorulanlar
Spiral sarımlı conta hangi sıcaklığa kadar dayanır?
Dolgu malzemesine bağlıdır. Grafit dolgulu tipler yüksek sıcaklıkta kararlıdır, PTFE dolgulu tipler ise kimyasal dirençte öne çıkar ancak sıcaklık sınırı daha düşüktür.
Conta tekrar kullanılabilir mi?
Hayır. Sıkma sırasında kalıcı olarak deforme olduğu için sökülen conta yenisiyle değiştirilmelidir.
Conta neden kuru takılmalı?
Gres ve yapıştırıcı, contanın yüzeye tutunmasını azaltır ve sıcaklıkla kayma riskini artırır.
