"Spiral sarımlı conta tork tablosu" aramaları sık yapılır. Tablo bulmak kolaydır, ama hangi varsayımlarla hazırlandığı yazmıyorsa o tablo bir değer değil, tahmindir.
Zincir: gerilme → yük → tork
Hesap üç adımda ilerler:
1. Gerekli conta yüzey basıncı. Dolguya göre değişir; grafit dolgulu, iki taraftan destekli bir contada önerilen değer 120 N/mm² mertebesindedir. 2. Toplam cıvata yükü. Yüzey basıncı × contanın efektif temas alanı. Buna hattın basıncından doğan ayırıcı kuvvet eklenir. 3. Cıvata başına tork. Toplam yük cıvata sayısına bölünür; sürtünme katsayısı ve cıvata çapıyla birlikte tork hesaplanır.
Her adımda değişen bir şey vardır: conta tipi, cıvata sınıfı, yağlama durumu, flanş yüzey formu. Bu yüzden aynı çap ve sınıfta iki farklı proje iki farklı tork değeri kullanabilir.
Hazır tabloların riski
Hazır bir tabloda genellikle şunlar varsayılır: belirli bir conta tipi, belirli bir cıvata sınıfı ve belirli bir sürtünme katsayısı. Sahada bunlardan biri değişirse sonuç sapar:
- Yağlanmış diş ile kuru diş arasında torkta %30'u aşan fark olabilir
- Kaplama tipi sürtünmeyi değiştirir
- İç ringsiz bir contada temas alanı, ringli tipe göre farklıdır
Şartname bir değer veriyorsa o kullanılır. Vermiyorsa conta üreticisinin önerdiği yüzey basıncı üzerinden hesap yapılır.
Aşırı sıkmanın sonucu
Spiral sarımlı conta belirli bir yüzey basıncının üzerinde geri yaylanma özelliğini kaybeder; sarımlar tamamen göçer. Bu noktadan sonra conta düz bir metal halkaya dönüşür ve termal çevrimde sızdırır. Dış ringin sıkışmayı durduracağı varsayımı yanlıştır; bu konuyu spiral sarımlı conta rehberinde ayrıntılı ele aldık.
Uygulama kuralları

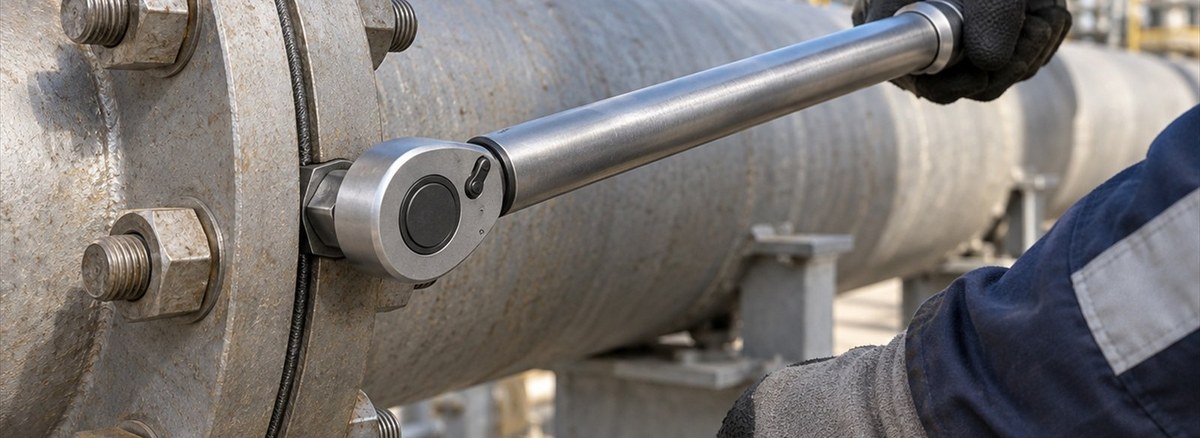

- Yıldız sırayla, en az üç kademede sıkın (%30, %60, %100)
- Son kademede sıralı bir tur atarak gevşek cıvatayı yakalayın
- Isınıp soğuyan hatlarda ilk çalıştırmadan sonra torku kontrol edin
- Büyük çap ve yüksek sınıfta hidrolik gerdirmeyi değerlendirin
- Contayı kuru takın; gres ve yapıştırıcı yüzey basıncını öngörülemez hâle getirir
Genel tork uygulaması için flanş cıvata tork değerleri, conta seçimi için flanş contası nasıl seçilir yazılarımıza bakabilirsiniz.
Sık sorulanlar
Tork değeri neden projeye göre değişir?
Conta tipi, cıvata sınıfı, sürtünme koşulu ve yüzey formu değiştiğinde gereken tork da değişir.
Contayı fazla sıkarsam ne olur?
Sarımlar göçer ve conta geri yaylanma özelliğini kaybeder; termal çevrimde kaçak başlar.
Hidrolik gerdirme ne zaman gerekir?
Büyük çaplı ve yüksek sınıflı bağlantılarda, eşit ön yük gerektiğinde tercih edilir.
