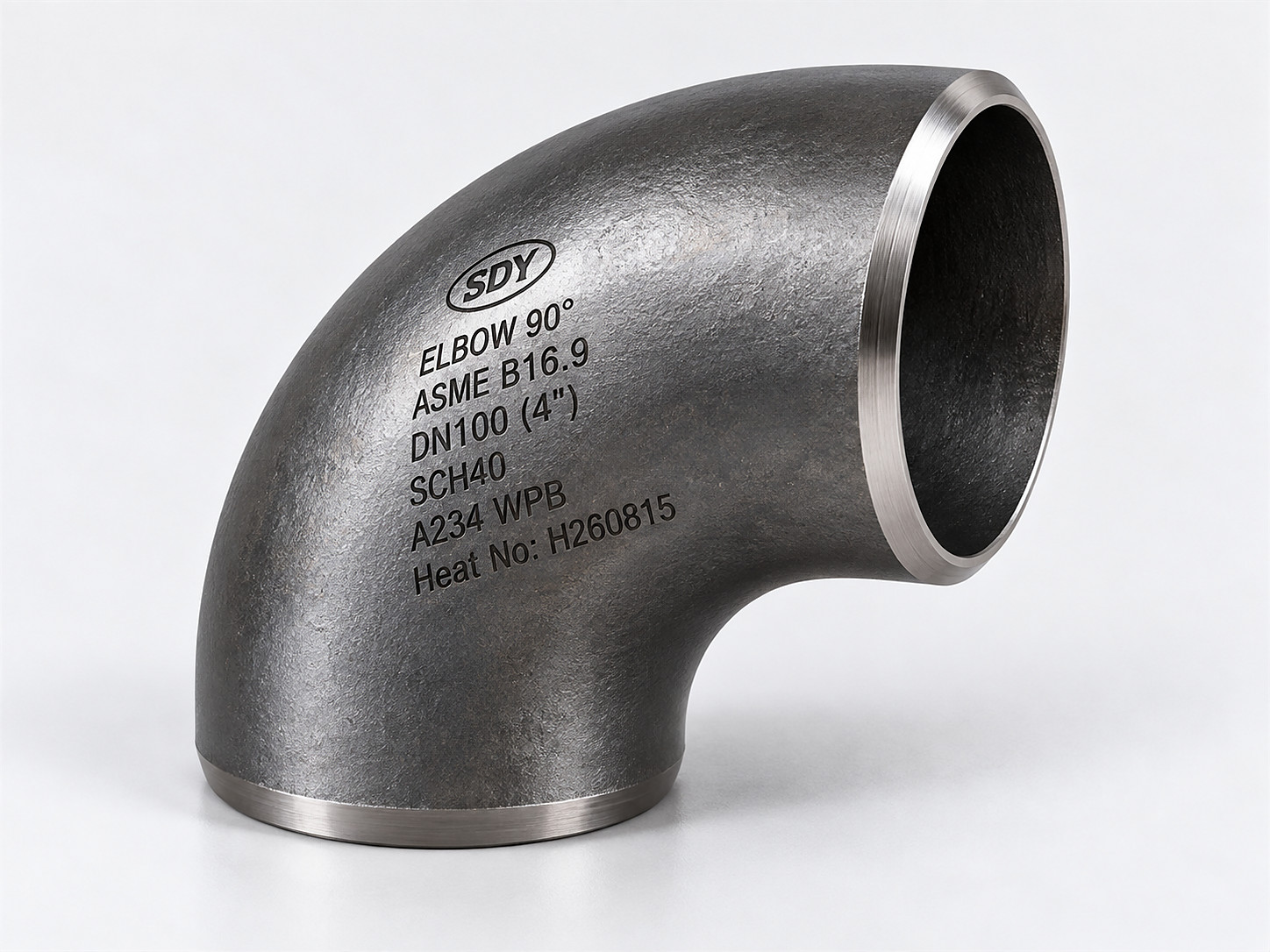

Alın kaynaklı (butt weld) dirsek. Uzun radyüs (1.5D) ve kısa radyüs (1D) tiplerinde; 90° ve 45° olarak.
| Standart | ASME B16.9 / ASME B16.28 (kısa radyüs) / MSS SP-43 |
|---|---|
| Ölçü aralığı | 1/2" – 48" |
| Radyüs | LR = 1.5D, SR = 1D |
| Et kalınlığı | SCH 10S–160, STD, XS, XXS ve özel |
| Malzeme | ASTM A234 WPB/WPC, A403 WP304/316, A420 WPL6, A860 WPHY |
| Uç formu | ASME B16.25 kaynak ağzı |
Seçim ve sipariş notu
Alın kaynaklı bağlantı parçası, hattın iç yüzeyini kesintisiz bırakır; basınç kaybı ve türbülans düşer, kaynak tam olarak muayene edilebilir. Boru ile aynı malzeme kalitesi ve şemasında seçilir.
Sipariş listesinde çap, şema, malzeme kalitesi ve standart birlikte verilmelidir; alaşımlı kalemlerde PMI raporu talep edilebilir. Ayrıntı için flanşlı bağlantı ne zaman tercih edilir yazımıza bakabilirsiniz.
Alın kaynaklı (butt weld) dirsek. Uzun radyüs (1.5D) ve kısa radyüs (1D) tiplerinde; 90° ve 45° olarak.

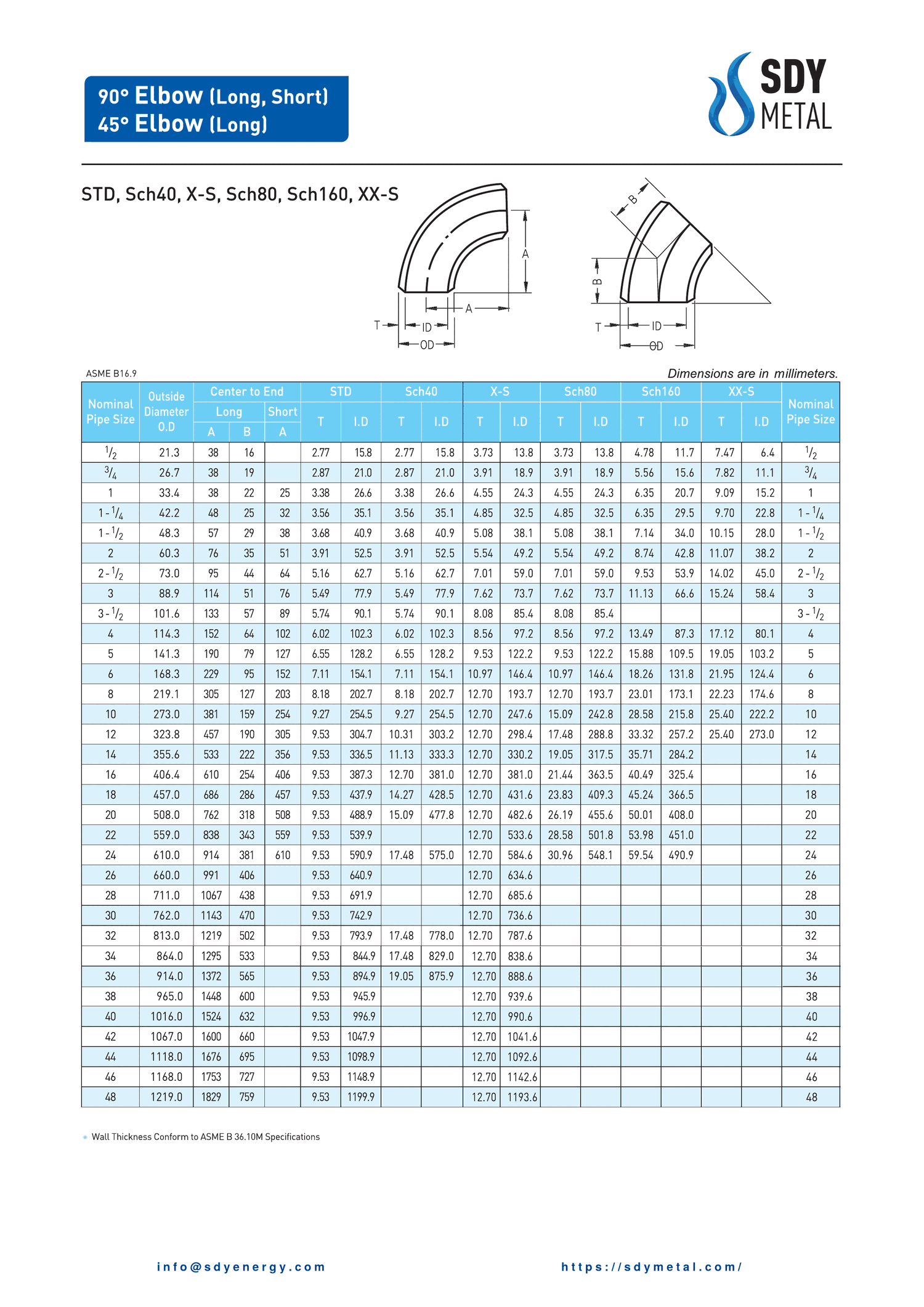

Ölçüler ve tolerans bilgileri teknik doküman sekmesindeki orijinal çizim ve tablodadır. Malzeme sertifikası (EN 10204 3.1 / 3.2) ve muayene raporları sipariş dosyasıyla verilir.
