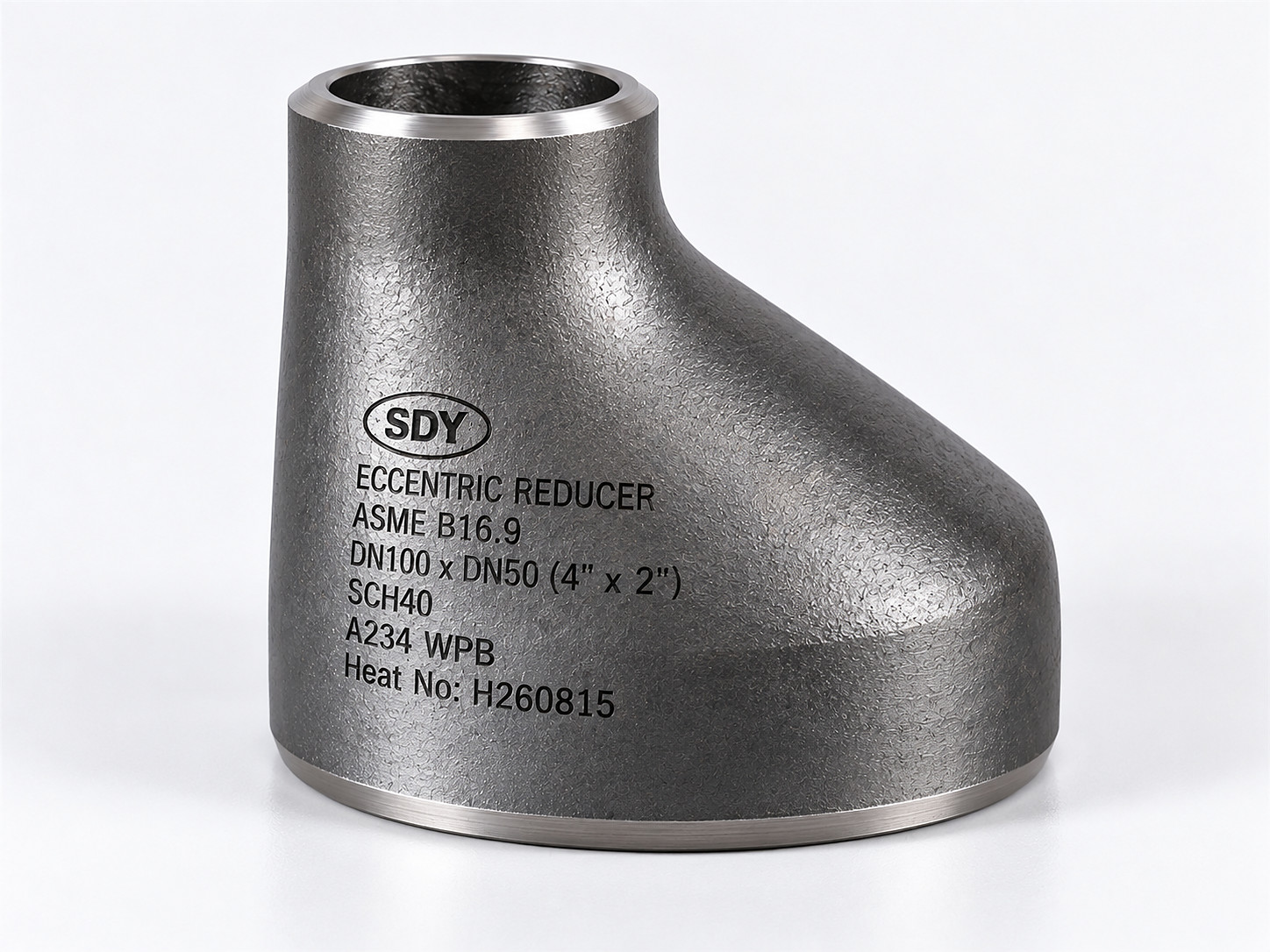

Alt veya üst kotu sabit tutarak çap değiştiren redüksiyon. Yatay hatlarda sıvı birikmesini önlemek için kullanılır.
| Standart | ASME B16.9 / MSS SP-43 |
|---|---|
| Ölçü aralığı | 3/4" × 1/2" – 48" × 42" |
| Et kalınlığı | SCH 10S–160, STD, XS, XXS |
| Montaj | Pompa emişlerinde düz taraf üstte (flat on top) monte edilir |
| Malzeme | ASTM A234 WPB/WPC, A403 WP304/316, A420 WPL6 |
Seçim ve sipariş notu
Alın kaynaklı bağlantı parçası, hattın iç yüzeyini kesintisiz bırakır; basınç kaybı ve türbülans düşer, kaynak tam olarak muayene edilebilir. Boru ile aynı malzeme kalitesi ve şemasında seçilir.
Sipariş listesinde çap, şema, malzeme kalitesi ve standart birlikte verilmelidir; alaşımlı kalemlerde PMI raporu talep edilebilir. Ayrıntı için flanşlı bağlantı ne zaman tercih edilir yazımıza bakabilirsiniz.
Alt veya üst kotu sabit tutarak çap değiştiren redüksiyon. Yatay hatlarda sıvı birikmesini önlemek için kullanılır.
Ölçüler ve tolerans bilgileri teknik doküman sekmesindeki orijinal çizim ve tablodadır. Malzeme sertifikası (EN 10204 3.1 / 3.2) ve muayene raporları sipariş dosyasıyla verilir.
Ölçü tablosu
| Ölçü | Boy H | STD kg | XS kg |
|---|---|---|---|
| 3/4" × 1/2" | 38,1 | 0,07 | 0,1 |
| 1" × 1/2" | 50,8 | 0,14 | 0,18 |
| 1" × 3/4" | 50,8 | 0,14 | 0,18 |
| 1 1/4" × 1/2" | 50,8 | 0,18 | 0,23 |
| 1 1/4" × 3/4" | 50,8 | 0,18 | 0,23 |
| 1 1/4" × 1" | 50,8 | 0,18 | 0,23 |
| 1 1/2" × 1/2" | 63,5 | 0,27 | 0,32 |
| 1 1/2" × 3/4" | 63,5 | 0,27 | 0,32 |
| 1 1/2" × 1" | 63,5 | 0,27 | 0,32 |
| 1 1/2" × 1 1/4" | 63,5 | 0,27 | 0,32 |
| 2" × 1/2" | 76,2 | 0,41 | 0,54 |
| 2" × 3/4" | 76,2 | 0,41 | 0,54 |
| 2" × 1" | 76,2 | 0,41 | 0,54 |
| 2" × 1 1/4" | 76,2 | 0,41 | 0,54 |
| 2" × 1 1/2" | 76,2 | 0,41 | 0,54 |
| 2 1/2" × 1" | 88,9 | 0,68 | 0,91 |
| 2 1/2" × 1 1/4" | 88,9 | 0,68 | 0,91 |
| 2 1/2" × 1 1/2" | 88,9 | 0,68 | 0,91 |
| 2 1/2" × 2" | 88,9 | 0,68 | 0,91 |
| 3" × 1 1/2" | 88,9 | 0,77 | 1,09 |
| 3" × 2" | 88,9 | 0,91 | 1,22 |
| 3" × 2 1/2" | 88,9 | 0,91 | 1,27 |
| 4" × 1 1/2" | 101,6 | 1,36 | 1,91 |
| 4" × 2" | 101,6 | 1,4 | 1,95 |
| 4" × 2 1/2" | 101,6 | 1,45 | 2,04 |
| 4" × 3" | 101,6 | 1,59 | 2,08 |
| 5" × 3" | 127,0 | 2,5 | 3,4 |
| 5" × 4" | 127,0 | 2,7 | 3,8 |
| 6" × 2" | 140,0 | 3,4 | 4,3 |
| 6" × 2 1/2" | 140,0 | 3,4 | 4,5 |
| 6" × 3" | 140,0 | 3,6 | 4,8 |
| 6" × 4" | 140,0 | 3,7 | 5,2 |
| 6" × 5" | 140,0 | 3,9 | 5,4 |
| 8" × 3" | 152,4 | 4,5 | 7,2 |
| 8" × 4" | 152,4 | 5 | 7,7 |
| 8" × 5" | 152,4 | 5,4 | 8,2 |
| 8" × 6" | 152,4 | 5,9 | 8,6 |
| 10" × 4" | 178,0 | 9,1 | 11,8 |
| 10" × 5" | 178,0 | 9,5 | 13,6 |
| 10" × 6" | 178,0 | 9,5 | 13,6 |
| 10" × 8" | 178,0 | 10,0 | 14,0 |
| 12" × 6" | 203,0 | 14,1 | 18,1 |
| 12" × 8" | 203,0 | 14,5 | 19,1 |
| 12" × 10" | 203,0 | 15,4 | 20,0 |
| 14" × 8" | 330,0 | 26,3 | 34,9 |
| 14" × 10" | 330,0 | 27,2 | 36,3 |
| 14" × 12" | 330,0 | 28,6 | 37,6 |
| 16" × 8" | 356,0 | 31,8 | 42,6 |
| 16" × 10" | 356,0 | 33,1 | 43,5 |
| 16" × 12" | 356,0 | 34,5 | 45,4 |
| 16" × 14" | 356,0 | 35,4 | 46,3 |
| 18" × 10" | 381,0 | 38,0 | 52,1 |
| 18" × 12" | 381,0 | 39,0 | 53,5 |
| 18" × 14" | 381,0 | 40,0 | 54,9 |
| 18" × 16" | 381,0 | 40,8 | 53,5 |
| 20" × 10" | 508,0 | 53,0 | 79,9 |
| 20" × 12" | 508,0 | 54,4 | 82,0 |
| 20" × 14" | 508,0 | 57,6 | 80,2 |
| 20" × 16" | 508,0 | 58,9 | 82,0 |
| 20" × 18" | 508,0 | 61,7 | 82,0 |
| 24" × 12" | 508,0 | 63,5 | 84,4 |
| 24" × 14" | 508,0 | 65,3 | 86,8 |
| 24" × 16" | 508,0 | 68,0 | 90,4 |
| 24" × 18" | 508,0 | 72,6 | 96,5 |
| 24" × 20" | 508,0 | 77,1 | 102,5 |
| Boy (H) ölçüsü konsantrik redüksiyonla aynıdır; eksantriklikte merkez kaçıklığı (D−d)/2 kadardır. | |||
