Bir hattı birleştirmenin en sızdırmaz yolu kaynaktır. Buna rağmen tesislerde binlerce flanşlı bağlantı vardır. Sebep basittir: kaynaklı hat sökülmez, flanşlı hat sökülür.
Flanşlı bağlantı nerede gerekir

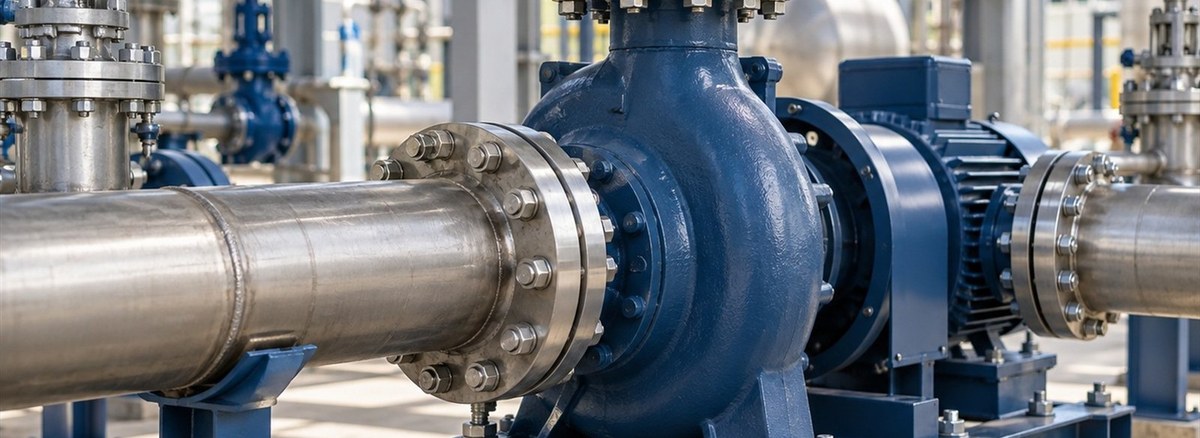

- Ekipman bağlantılarında. Pompa, vana, filtre, ısı değiştirici ve kap bağlantıları bakım için sökülebilir olmalıdır.
- Hat sonlarında. İleride uzatılacak hatlar kör flanşla kapatılır.
- Test ve temizlik noktalarında. Basınç testi, pigleme ve kimyasal temizlik erişim gerektirir.
- Malzeme geçişlerinde. Paslanmazdan karbon çeliğine geçiş, kaynak yerine flanşla ve uygun contayla yapılır.
- Katodik korumada. Elektriksel ayrım gereken yerde izolasyon conta seti kullanılır; bu ancak flanşlı bağlantıda mümkündür.
- Geçici hatlarda. Şantiye ve devreye alma hatları sökülüp taşınır.
Kaynaklı bağlantının üstün olduğu yerler
| Ölçüt | Flanşlı | Kaynaklı |
|---|---|---|
| Söküm | Saatler içinde | Kesme ve yeniden kaynak gerekir |
| Kaçak riski | Conta ve tork kaynaklı risk var | Çok düşük |
| İlk maliyet | Flanş, conta ve saplama maliyeti | Daha düşük malzeme maliyeti |
| Bakım maliyeti | Düşük | Her müdahale iş gücü demek |
| Yer ihtiyacı | Cıvata erişimi için boşluk gerekir | Kompakt |
| Yalıtım ve boya | Detay ister | Süreklidir |
Kritik, yeraltında kalan ya da erişilmesi zor hatlarda flanş sayısı bilinçli olarak azaltılır. Her flanş, potansiyel bir kaçak noktasıdır.
Tasarımda dikkat edilenler
- Gereksiz flanş koymayın; söküm ihtiyacı olmayan noktada kaynak daha güvenlidir.
- Cıvata sıkma için tork anahtarının dönebileceği boşluğu bırakın.
- Flanş sınıfını hattın en zorlu koşuluna göre seçin, ortalamasına göre değil.
- İki flanşın yüzey tipi ve standardı aynı olmalıdır; ayrıntı için flanş yüzey tipleri.
- Conta, hattın servisine göre seçilmelidir: flanş contası nasıl seçilir.
Ölçü tabloları ve stok için flanş sayfamıza bakabilir, listenizi teklif formundan gönderebilirsiniz.
Sık sorulanlar
Her ekipman bağlantısı flanşlı mı olmalı?
Bakım için sökülmesi gereken her ekipman bağlantısında flanş tercih edilir. Sökülmeyecek hat kesimlerinde kaynak hem daha ucuz hem daha güvenlidir.
Flanş sayısını azaltmak kaçağı azaltır mı?
Evet. Her flanş bir conta ve bir bağlantı grubu demektir; gereksiz flanş, kaçak olasılığını artırır.
Küçük çaplı hatlarda flanş yerine ne kullanılır?
2" ve altındaki hatlarda soket kaynaklı veya dişli bağlantı parçaları yaygındır; sökülebilirlik gerekiyorsa rakor kullanılır.
