Boru hattında akış yönünü 45° değiştiren dövme çelik bağlantı elemanı. Soket kaynaklı (SW) ve dişli (NPT) uçlarla, Class 3000 / 6000 / 9000 basınç sınıflarında.
| Standart | ASME B16.11 / BS 3799 |
|---|---|
| Ölçü aralığı | 1/8" – 4" |
| Basınç sınıfı | 3000#, 6000#, 9000# (soket kaynaklı) · 2000#, 3000#, 6000# (dişli) |
| Uç bağlantısı | Soket kaynağı (SW) veya NPT dişli |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F304L, F316/F316L, F11, F22 |
| Sertifika | EN 10204 3.1 / 3.2 |
Seçim ve sipariş notu
Soket kaynaklı ve dişli bağlantı parçaları 2" ve altındaki drenaj, vent, enstrüman ve yardımcı hatlarda kullanılır. Soket kaynaklı tip daha yüksek basınca izin verir; dişli tip kaynak yapılamayan noktalarda çözümdür.
Dişli bağlantıda kesit kaybı nedeniyle genellikle SCH 80 boru gerekir. Basınç sınıfı 3000#, 6000# ve 9000# olarak verilir. Ayrıntı için montajda beş kural yazımıza bakabilirsiniz.
Boru hattında akış yönünü 45° değiştiren dövme çelik bağlantı elemanı. Soket kaynaklı (SW) ve dişli (NPT) uçlarla, Class 3000 / 6000 / 9000 basınç sınıflarında.

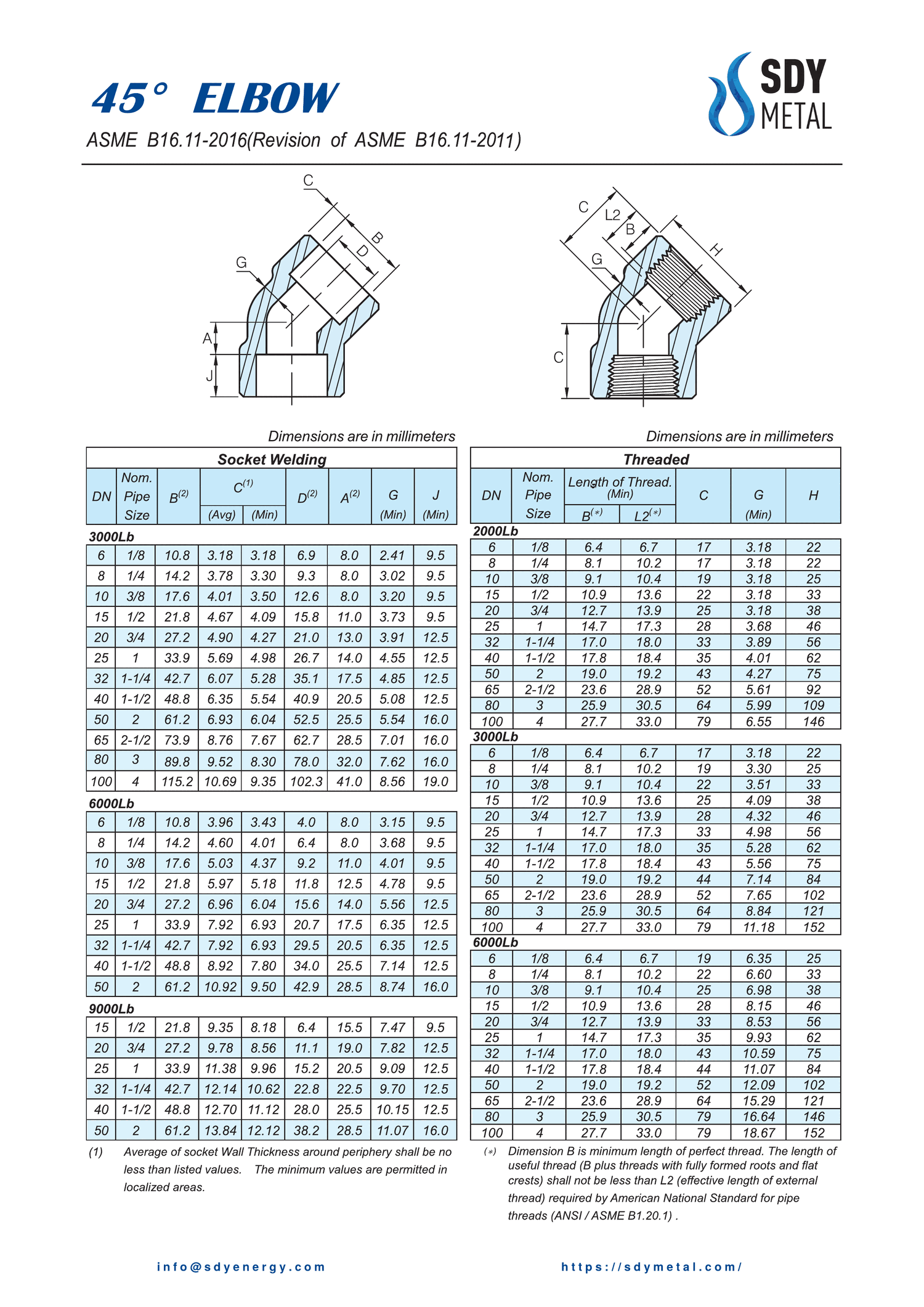

Ölçüler ve tolerans bilgileri teknik doküman sekmesindeki orijinal çizim ve tablodadır. Malzeme sertifikası (EN 10204 3.1 / 3.2) ve muayene raporları sipariş dosyasıyla verilir.
