Dişli bağlantıda çapı küçültmek için kullanılan altıgen veya yuvarlak başlı buşing.
| Standart | ASME B16.11 |
|---|---|
| Ölçü aralığı | 1/4" – 4" |
| Tip | Altıgen başlı, yuvarlak başlı, flush bushing |
| Basınç sınıfı | Class 600’e kadar kullanılabilir (buşing ve tapalar sınıf işareti taşımaz) |
| Uç bağlantısı | NPT dişli |
| Malzeme | ASTM A105, A182 F304/F316 |
Seçim ve sipariş notu
Soket kaynaklı ve dişli bağlantı parçaları 2" ve altındaki drenaj, vent, enstrüman ve yardımcı hatlarda kullanılır. Soket kaynaklı tip daha yüksek basınca izin verir; dişli tip kaynak yapılamayan noktalarda çözümdür.
Dişli bağlantıda kesit kaybı nedeniyle genellikle SCH 80 boru gerekir. Basınç sınıfı 3000#, 6000# ve 9000# olarak verilir. Class 600 ve üzeri sınıflarda RTJ yüzey formu sık istenir; conta ve saplama seçimi de bu forma göre yapılmalıdır. Ayrıntı için montajda beş kural yazımıza bakabilirsiniz.
Dişli bağlantıda çapı küçültmek için kullanılan altıgen veya yuvarlak başlı buşing.

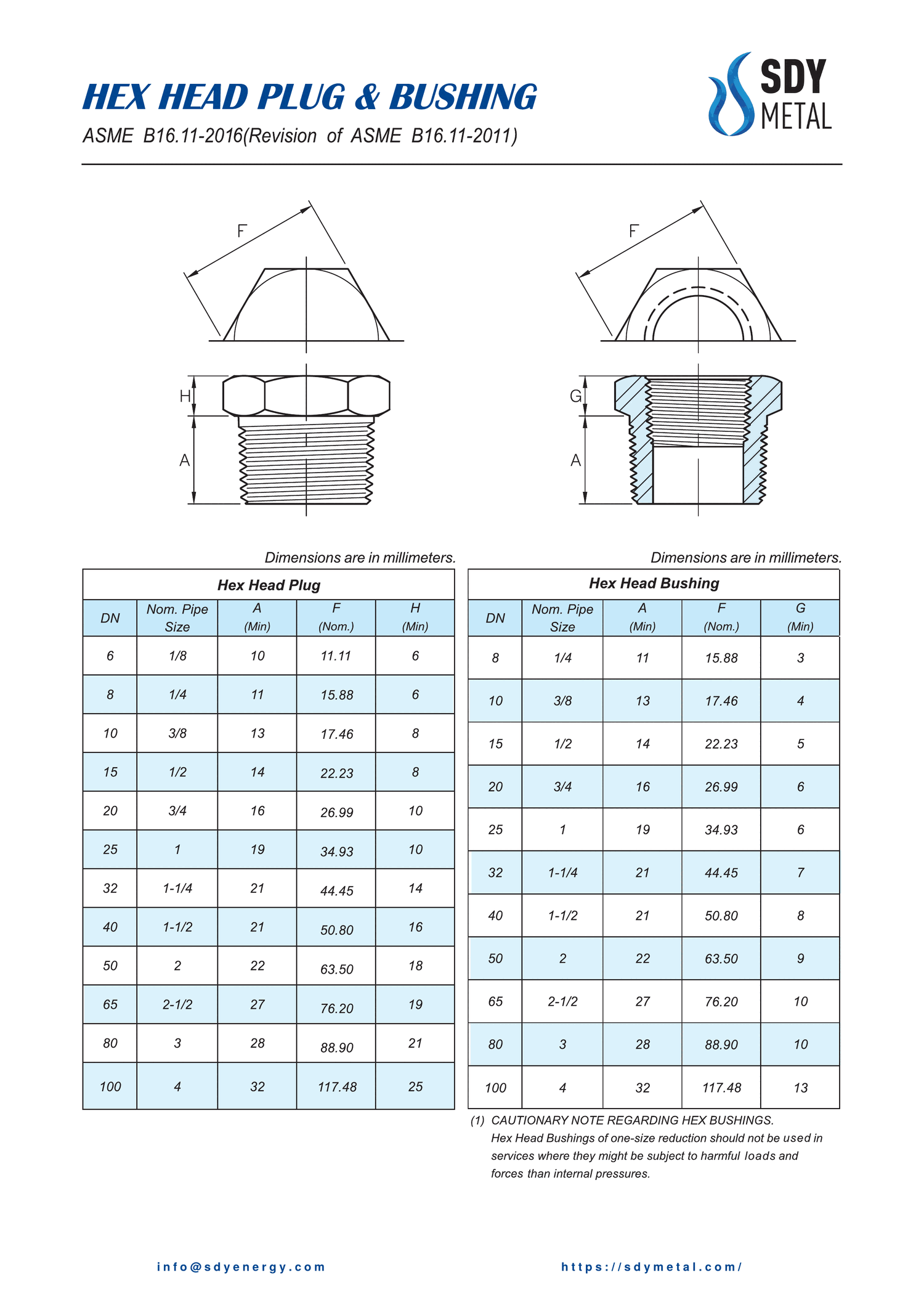

Ölçüler ve tolerans bilgileri teknik doküman sekmesindeki orijinal çizim ve tablodadır. Malzeme sertifikası (EN 10204 3.1 / 3.2) ve muayene raporları sipariş dosyasıyla verilir.
