Hattı kesmeden sökülüp takılabilen üç parçalı bağlantı elemanı. Bakım gerektiren noktalarda tercih edilir.
| Standart | ASME B16.11 |
|---|---|
| Ölçü aralığı | 1/8" – 4" |
| Basınç sınıfı | 3000#, 6000# |
| Uç bağlantısı | Soket kaynağı (SW) veya NPT dişli |
| Sızdırmazlık yüzeyi | Metal-metal koni yüzey |
| Malzeme | ASTM A105, A350 LF2, A182 F304/F316 |
Seçim ve sipariş notu
Soket kaynaklı ve dişli bağlantı parçaları 2" ve altındaki drenaj, vent, enstrüman ve yardımcı hatlarda kullanılır. Soket kaynaklı tip daha yüksek basınca izin verir; dişli tip kaynak yapılamayan noktalarda çözümdür.
Dişli bağlantıda kesit kaybı nedeniyle genellikle SCH 80 boru gerekir. Basınç sınıfı 3000#, 6000# ve 9000# olarak verilir. Ayrıntı için montajda beş kural yazımıza bakabilirsiniz.
Hattı kesmeden sökülüp takılabilen üç parçalı bağlantı elemanı. Bakım gerektiren noktalarda tercih edilir.

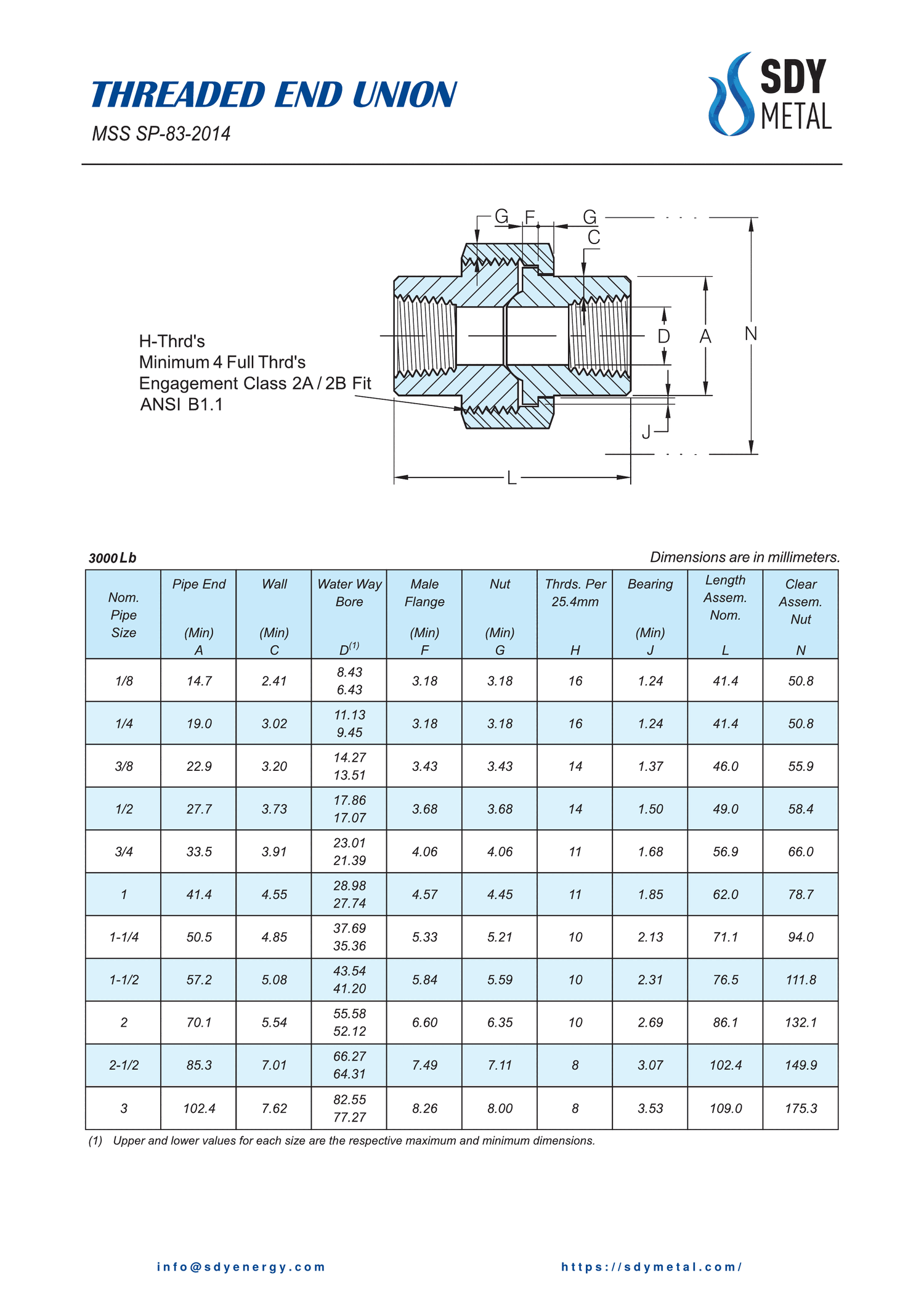

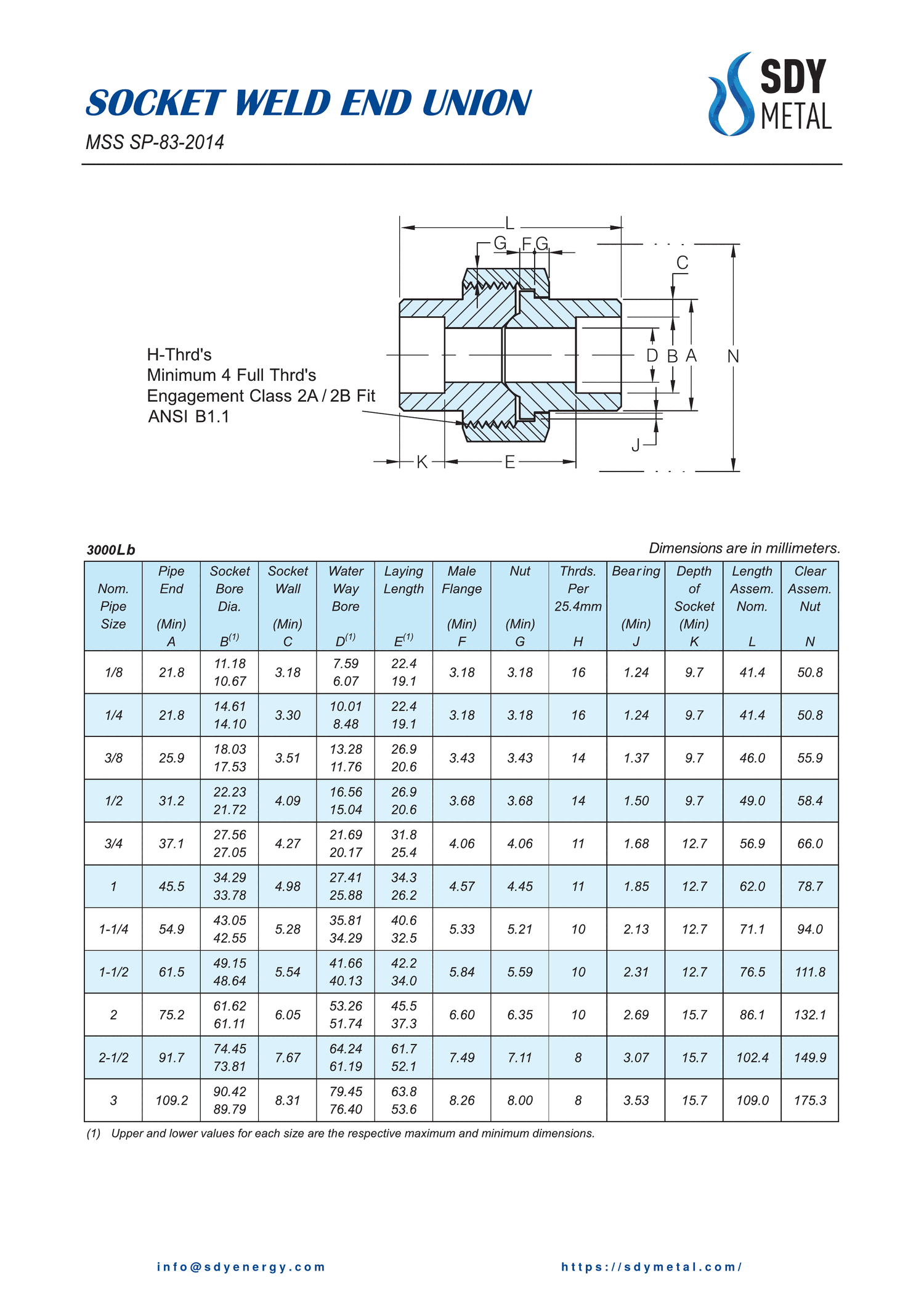

Ölçüler ve tolerans bilgileri teknik doküman sekmesindeki orijinal çizim ve tablodadır. Malzeme sertifikası (EN 10204 3.1 / 3.2) ve muayene raporları sipariş dosyasıyla verilir.
