İki dişli bağlantı arasında ek parçası olarak kullanılan kısa boru parçası. Tek uç dişli (TOE) veya çift uç dişli (TBE) olarak üretilir.
| Standart | ASME B16.11 dişli uçlar / ASME B36.10 boru ölçüleri |
|---|---|
| Ölçü aralığı | 1/8" – 12" |
| Boy | 50 – 150 mm ve özel boylar |
| Et kalınlığı | SCH 40, SCH 80, SCH 160, XXS |
| Tip | TBE (çift uç dişli), TOE (tek uç dişli), swage nipel |
| Malzeme | ASTM A106 Gr.B, A105, A182 F304/F316 |
Seçim ve sipariş notu
Soket kaynaklı ve dişli bağlantı parçaları 2" ve altındaki drenaj, vent, enstrüman ve yardımcı hatlarda kullanılır. Soket kaynaklı tip daha yüksek basınca izin verir; dişli tip kaynak yapılamayan noktalarda çözümdür.
Dişli bağlantıda kesit kaybı nedeniyle genellikle SCH 80 boru gerekir. Basınç sınıfı 3000#, 6000# ve 9000# olarak verilir. Ayrıntı için montajda beş kural yazımıza bakabilirsiniz.
İki dişli bağlantı arasında ek parçası olarak kullanılan kısa boru parçası. Tek uç dişli (TOE) veya çift uç dişli (TBE) olarak üretilir.

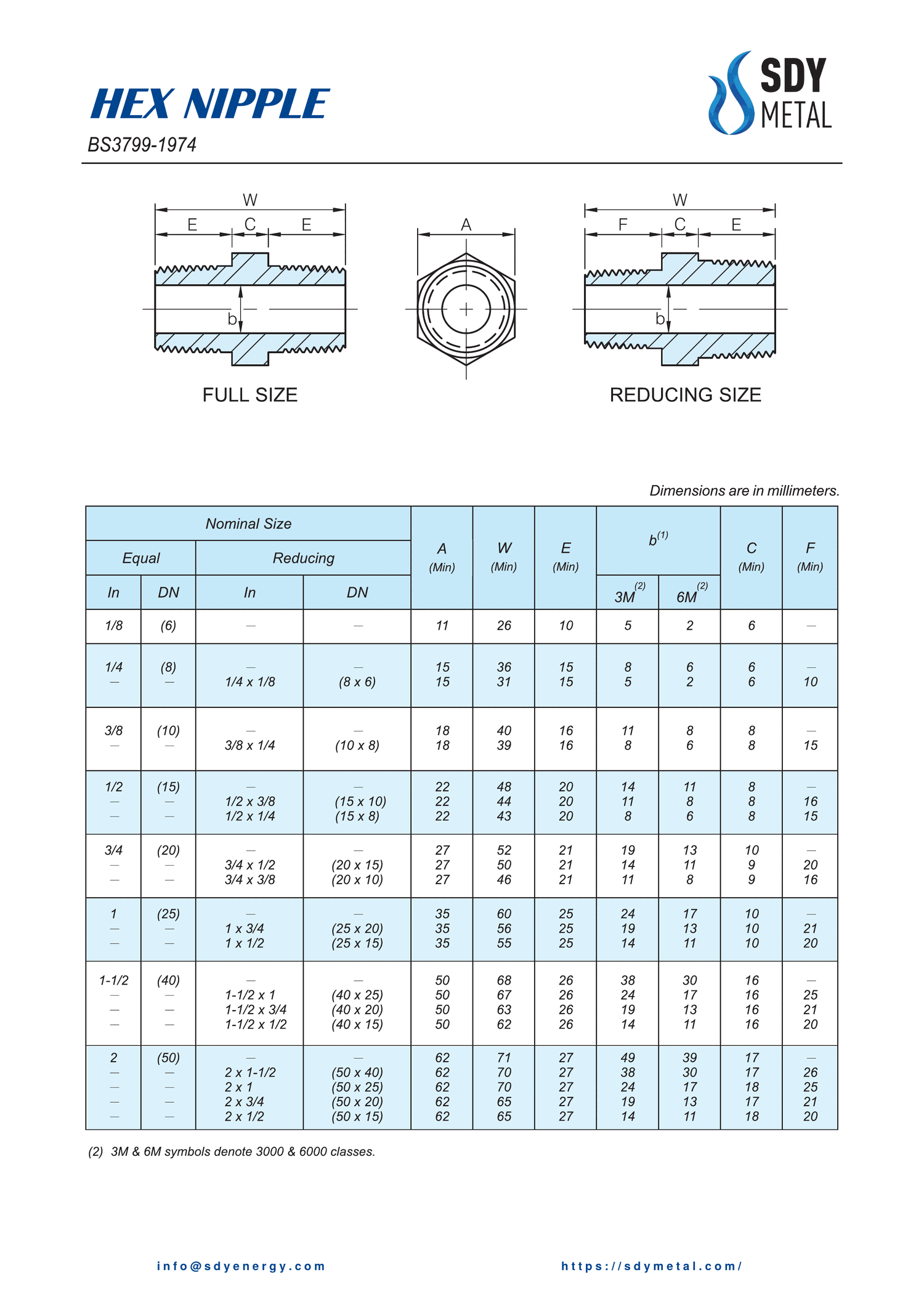

Ölçüler ve tolerans bilgileri teknik doküman sekmesindeki orijinal çizim ve tablodadır. Malzeme sertifikası (EN 10204 3.1 / 3.2) ve muayene raporları sipariş dosyasıyla verilir.
